Преимущества сварных пластиновых теплообменников

В мире промышленных процессов эффективное тепловое управление не только полезно, но и имеет основополагающее значение.Теплообменники выступают в качестве ключевых компонентов, облегчающих контролируемую передачу тепловой энергии между жидкостями.Несмотря на то, что существуют различные конструкции,Сварный теплообменник (WHE)Выделяется как уникальное надежное решение, специально разработанное для преодоления эксплуатационных границ, где обычные уплотненные технологии оказываются неустойчивыми.Эти агрегаты выходят за пределы традиционных уплотненных конструкций, предлагая повышенную надежность и эксплуатационные возможности для требовательных приложений с высоким давлением, высокой температурой и агрессивными средами.Понимание их уникальной конструкции и преимуществ имеет решающее значение для отраслей промышленности, стремящихся к оптимальной тепловой характеристике и долгосрочной надежности.

Что определяет сварный пластинный теплообменник?

В своей ядре теплообменник работает на принципе облегчения тепла между двумя жидкостями при разных температурах, не позволяя им смешиваться.Традиционные уплотненные пластиновые теплообменники (PHEs) достигают этого с помощью серии гофрированных пластин, уплотненных эластомерными уплотнениями, зажимаемых вместе в рамках рамы.Несмотря на высокую эффективность и универсальность для многих задач, уплотнения по своей сути представляют собой ограничение, особенно в отношении температуры, давления и химической совместимости.

Theсварный пластичный теплообменник Основное изменение этой концепции, устраняя необходимость в межпластинных уплотнениях в первичной области теплопередачи.Вместо этого, тонкие, специально гофрированные металлические пластины соединяются вместе с использованием передовых методов сварки, как правило, лазерной или плазменной сварки.Это создает серию герметически запечатанных каналов.Одна жидкость протекает через сварные каналы, в то время как вторая жидкость проходит через каналы, образованные между этими сварными парами, часто герметизируемые на периферии прочными уплотнениями, совместимыми с вторичной жидкостью и условиями эксплуатации, или в некоторых конструкциях также сварные.Эта конструкция наполняет WPHE значительно повышенной структурной целостностью и устойчивостью.

Строительство, материалы и термическая эффективность

Производство сварного ПХ включает в себя точную инженерию.Гофрированные плиты, обычно изготовленные из высококачественных материалов, таких как нержавеющая сталь (например, 304, 316L), титан, никелевые сплавы (например, гастеллой) или другие коррозионно устойчивые металлы, тщательно сложены.Модели гофрирования не являются произвольными; они тщательно спроектированы, чтобы вызывать турбулентность в потоке жидкости.Эта турбулентность нарушает пограничный слой вблизи поверхности пластины, резко увеличивая коэффициент теплопередачи и, следовательно, общую тепловую эффективность блока по сравнению с более плавными профилями потока.

Пары пластин затем постоянно соединяются сваркой вдоль краев, создавая прочную упаковку пластин.Затем эта упаковка обычно размещается в прочной каркасной конструкции, состоящей из фиксированных и подвижных пластинок давления, затягивающих болтов и опорных колонн, похожих в принципе на уплотненные ПЭЭ, но часто построенные для выдержания более высоких сил.Процесс сварки обеспечивает высокую степень герметической целостности, что имеет решающее значение при обращении с летучими, токсичными или высококачественными жидкостями, где утечка недопустима.

Большинство полностью сварных теплообменников работают на основе принципа противотокового потока.Горячая и холодная жидкости протекают в противоположных направлениях через свои соответствующие каналы.Такая схема максимизирует среднюю температурную разницу (LMTD) по всей длине поверхности теплопередачи, обеспечивая наиболее эффективный теплообмен и позволяя более близкому температурному приближению между двумя жидкостями.

Преимущества сварочной конструкции

Замена прокладки сварными швами открывает множество преимуществ, значительно расширяя оперативный оболочки:

1.Высокая терпимость к давлению и температуре: это, пожалуй, самое значительное преимущество.Без ограничений, налагаемых эластомерными уплотнениями, WPHEs могут надежно работать при значительно более высоких давлениях и температурах, которые вызвали бы отказ обычных уплотнений.Это делает их идеальными для паровых применений, систем теплового масла и химических реакций высокого давления.

2.Повышенная безопасность и предотвращение утечек: сварные швы резко уменьшают потенциальные пути утечки по сравнению с уплотненными блоками.Это имеет первостепенное значение при применении с использованием опасных, горючих или экологически чувствительных жидкостей.

3. Compact footprint: Как и их коллеги с уплотнениями, WPHEs предлагают высокие скорости теплопередачи в относительно небольшом объеме и площади, особенно по сравнению с традиционными обменниками с оболочкой и трубкой для эквивалентных задач.Это позволяет сэкономить ценное пространство на заводе.

4.Повышенная прочность и устойчивость к усталости: жесткая сварная конструкция обеспечивает отличную стойкость к циклическим изменениям давления и температуры, увеличивая срок службы и надежность агрегата в сложных графиках эксплуатации.

5.Подходит для агрессивных СМИ: Выбирая подходящие сварные материалы (такие как титан или гастеллой), WPHEs могут обрабатывать высокоагрессивные жидкости, которые бы быстро разлагали стандартные уплотнительные материалы.

6.Уменьшенный потенциал загрязнения (в конкретных конструкциях): В то время как все теплообменники могут испытывать загрязнение, некоторые конструкции WPHE, особенно варианты с широким зазором, предназначены для обработки жидкостей с взвешенными твердыми веществами, волокнами или более высокой вязкостью более эффективно, чем стандартные PHEs с узкими каналами.

Эти присущие преимущества придают себе различные специализированные конструкции, адаптированные для конкретных промышленных задач.Давайте рассмотрим два основных типа:

Различные типы сварных пластиновых теплообменников

Признавая, что различные приложения требуют индивидуальных решений, WPHEs доступны в различных конфигурациях.Два выдающихся типа, предлагаемых ведущими производителями, включают:

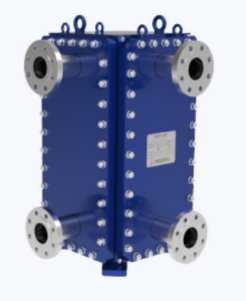

● Стандартные сварные пластиновые теплообменники: они представляют собой категорию рабочих лошадей, предназначенные для общего использования в высокотемпературных условиях, высоко давлениях и приложениях, связанных с агрессивными средами, где совместимость уплотнений является проблемой.Они предлагают компактную и эффективную альтернативу оболочкам и трубкам теплообменников во многих отраслях промышленности. Отличными примерами являются сварный пластинный теплообменник HT-Bloc иTP сварный пластиновый теплообменник, который воплощает основные преимущества сварной конструкции для повышения тепловых характеристик и надежности в сложных условиях.

● Широкозазорные сварные пластины теплообменники: специально разработанные для решения проблем, связанных с более сложными жидкостями, эти обменники имеют более широкие каналы между пластинами.Такая конструкция значительно снижает риск забивания и позволяет более плавный проход вязких жидкостей или тех, которые содержат взвешенные твердые вещества, волокна или частицы.Они бесценны в таких отраслях промышленности, как целлюлозное и бумажное производство, переработка сахара, производство этанола и некоторые химические приложения, где стандартные пластиновые обменники могут быстро загрязняться. TheШирокий зазор сварный пластиновый теплообменник Подготовлен для таких сложных задач, обеспечивая оперативную непрерывность, где другие конструкции могут бороться.

Широкий спектр приложений

Неотъемлемая надежность и эффективность WPHEs придают им широкий спектр промышленных приложений:

Нефть & Газ: Отопление / охлаждение сырой нефти, обработка газа, обезвоживание гликоля, системы теплового масла.

Химическая отрасль: Обработка коррозионных кислот и оснований, нагрев / охлаждение технологической жидкости, конденсация растворителя, обменные устройства в реакционных цепях.

Выработка электроэнергии: Охлаждение смазочного масла турбины, системы охлаждения воды замкнутого цикла, геотермальное отопление, предварительный нагрев питательной воды.

Питание и напитки: Обработка приложений, связанных с более высокими температурами или давлениями (хотя уплотненных блоков часто достаточно и предпочтительнее для удобства очистки в санитарных приложениях).

Фармацевтические изделия: Обработка с конкретными растворителями или процессами, требующими высокой целостности и температуры / давления.

Pulp & Paper: Нагрев черного спирта, охлаждение белого спирта (широкий зазор часто предпочтителен).

Решение общих вопросов

Часто возникает несколько вопросов относительно ВПЭ:

● Чем они отличаются от уплотненных ПХЭ?

Основное различие заключается в методе уплотнения между пластинами - сварные стыки против уплотнителей - что приводит к более высоким давлениям / температурам и различным профилям химической совместимости для ВПЭ.

● Могут ли они обрабатывать грязные жидкости?

Стандартные WPHEs ведут себя аналогично уплотненным PHEs в отношении потенциала загрязнения на основе геометрии канала.Тем не менее, WPHEs Wide Gap специально разработаны для более эффективного управления жидкостями, склонными к загрязнению или содержащими частицы.

· Как их очищают?

Чистка на месте (CIP) с использованием химических растворов часто осуществима, аналогичная уплотненным блокам.Однако доступ к механической чистке может быть более ограниченным в зависимости от конкретной конструкции (например,полностью сварные блоки обеспечивают меньший доступ, чем полусварные).Рекомендации производителя являются необходимыми.

● Как насчет сварки на агрегате для ремонта или модификации?

Полевая сварка непосредственно на корпус теплообменника или пластиновый пакет после изготовления решительно не рекомендуется.Высокое локализованное тепло может повредить точные пластины и существующие швы, потенциально нарушая целостность и аннулируя гарантии.Ремонт обычно включает в себя специализированные процедуры или замену упаковки пластин.

· Какие факторы определяют выбор?

Ключевые соображения включают рабочие температуры и давления, свойства жидкости (коррозивность, вязкость, содержание твердых веществ), требуемую тепловую работу, допустимое падение давления, требуемые материалы строительства и долгосрочные потребности в эксплуатационной надежности.

Вывод: сварное преимущество

Сварный пластичный теплообменник представляет собой значительное достижение в технологии теплопередачи, обеспечивая надежное, эффективное и надежное решение для приложений, которые выходят за рамки возможностей традиционных уплотненных конструкций.Их способность выдерживать экстремальные температуры и давления, обрабатывать агрессивные среды и обеспечивать высокую оперативную целостность делает их незаменимыми в критических процессах в различных отраслях промышленности.Независимо от того, выбираете ли вы стандартную конфигурацию, такую как пластинный теплообменник сварный TP, или специализированное решение, такое как модель Wide Gap для сложных жидкостей, WPHEs обеспечивают превосходную тепловую эффективность там, где это наиболее важно.

Если ваш процесс требует исключительного теплового контроля в сложных условиях, использование преимуществ технологии теплообменника сварных пластинок является ключом к повышению эффективности и надежности.Мы приглашаем вас изучить подробные спецификации наших сварных пластиновых теплообменников HT-Bloc и TP сварных пластиновых теплообменников и сварных пластиновых теплообменников с широким зазором, или обратиться к нашим специалистам в области теплотехники сегодня для консультации о том, как эти решения могут оптимизировать ваши конкретные операции.
