Сравнение пластинчатых теплообменников и кожухотрубных теплообменников

Обзор типов теплообменников

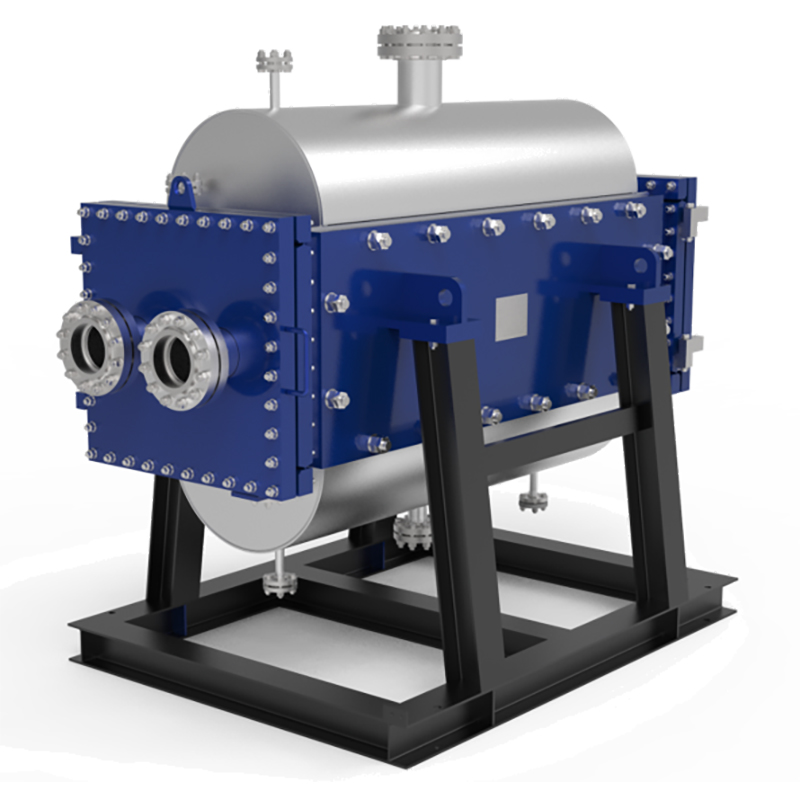

Компания Shanghai Heat Transfer выделяется в отрасли благодаря своим инновационным решениям.Теплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Это гибридное решение сочетает в себе преимущества как пластинчатых теплообменников, так и кожухотрубных конструкций. Оно обеспечивает высокую эффективность теплопередачи и надежную работу, что делает его подходящим для сложных промышленных применений.

Основы работы пластинчатого теплообменника

В пластинчатом теплообменнике для разделения жидкостей используется ряд пластин. Пластины часто имеют улучшенную поверхность, например, с тиснением, для увеличения площади теплопередачи. Такая конструкция обеспечивает эффективный энергообмен и компактные размеры. Пластинчатые теплообменники широко используются в отраслях, требующих быстрых изменений температуры и высокой энергоэффективности, таких как пищевая промышленность и химическое производство.

Основы проектирования кожухотрубных конструкций

Кожухотрубные теплообменники представляют собой трубки, заключенные в цилиндрический корпус. Одна жидкость течет внутри трубок, а другая — вокруг них внутри корпуса. Такая конструкция обеспечивает широкий спектр схем течения, включая параллельное и противоточное. Кожухотрубные конструкции выдерживают высокие давления и температуры, что делает их популярным выбором в нефтехимической и энергетической отраслях. Кожухотрубные теплообменники ценятся за свою долговечность и универсальность.

Характеристики пластинчато-рамного теплообменника

Пластинчато-рамный теплообменник состоит из прямоугольных пластин, соединенных между собой торцевыми элементами. Прокладки направляют поток жидкости между пластинами. Такая конструкция обеспечивает легкую разборку и очистку, что важно в отраслях промышленности, где гигиена имеет первостепенное значение. Конструкция пластинчато-рамного теплообменника обеспечивает гибкость и может быть адаптирована к различным технологическим требованиям. В некоторых моделях используются сварные пластины для повышения безопасности и надежности.

Таблица сравнения:

Тип теплообменника	Детали конструкции	Эксплуатационные характеристики
Пластинчатые теплообменники	Для разделения жидкостей используются пластины, часто с улучшенной поверхностью, например, с ребрами или тиснением.	Высокое соотношение площади поверхности к объему, подходит для многопоточной обработки, используется в пищевой и химической промышленности.
Пластинчатые теплообменники	Состоит из прямоугольных пластин, скрепленных торцевыми элементами, с прокладками для регулирования потока жидкости.	Легко разбирается для чистки, возможна протечка из-за прокладок, может быть сварен для безопасности.
Кожухотрубные теплообменники	Состоит из трубок, заключенных в цилиндрическую оболочку, что позволяет жидкости протекать внутри и снаружи трубок.	Может работать с однофазными или двухфазными жидкостями, схемы потока могут быть параллельными или противоточными, широко используется в нефтехимической промышленности.

Пластинчатый теплообменник TP от компании Shanghai Heat Transfer заполняет пробел между этими типами теплообменников. Он сочетает в себе компактность и эффективность пластинчато-рамного теплообменника с прочностью и надежностью кожухотрубного. Это делает его идеальным для применений, требующих высокой скорости теплопередачи, простоты обслуживания и превосходных показателей энергоэффективности.

Сравнение показателей устойчивости к давлению

Предельные значения давления в пластинчатом теплообменнике с паровой пластиной

Способность выдерживать высокое давление является критически важным фактором при выборе теплообменника для паровых систем. Способность выдерживать высокое давление обеспечивает безопасную эксплуатацию и надежную работу. Паровые пластинчатые теплообменники разработаны для удовлетворения требований многих промышленных процессов. В их конструкции используются высококачественные металлы и точная инженерия для достижения впечатляющих показателей давления.

• Пластинчатые теплообменники с паропорцией могут выдерживать давление до40 бар (580 PSI).

• Максимально допустимое рабочее давление зависит от толщины и состава используемого металла.

Высокая производительность по давлению позволяет пластинчатым паропоршневым теплообменникам эффективно работать в таких отраслях, как пищевая промышленность, химическое производство и централизованное теплоснабжение. Компактная конструкция также способствует поддержанию высокой энергоэффективности при работе в сложных условиях. Компания Shanghai Heat TransferТеплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Этот подход идет еще дальше, сочетая устойчивость к давлению традиционных кожухотрубных конструкций с эффективностью листовой стали. Такой гибридный подход обеспечивает надежную работу даже в сложных условиях.

Характеристики давления в кожухотрубных конструкциях

Кожухотрубные теплообменники уже давно являются стандартом для применений, требующих высокой устойчивости к давлению и температуре. Их конструкция представляет собой пучок трубок, заключенных в цилиндрический корпус. Такая конструкция обеспечивает равномерное распределение давления и позволяет безопасно эксплуатировать теплообменники на высоких уровнях.

Кожухотрубные теплообменники могут работать при давлениях, часто превышающих давления стандартных пластинчато-рамных теплообменников. Многие промышленные модели рассчитаны на давление выше 600 PSI, что делает их пригодными для использования в энергетике, нефтехимической промышленности и тяжелой промышленности. Кожухотрубный теплообменник также обеспечивает гибкость в выборе материалов, что позволяет инженерам подбирать оборудование в соответствии с конкретными технологическими требованиями.

Примечание: Пластинчатые теплообменники, еще один распространенный тип, могут выдерживатьдавление до 450 PSIи работают в широком диапазоне температур. Специальные прокладки позволяют еще больше расширить их температурный диапазон.

При сравнении характеристик как пластинчатые теплообменники, так и кожухотрубные конструкции обеспечивают высокую устойчивость к давлению. Выбор зависит от конкретных потребностей применения, включая требуемое номинальное давление, доступное пространство и желаемую энергоэффективность. Пластинчатый теплообменник TP от Shanghai Heat Transfer представляет собой надежное решение для пользователей, которым необходима как высокая устойчивость к давлению, так и эффективная теплопередача в одном компактном устройстве.

Тепловая эффективность

Эффективность пластинчато-рамного теплообменника

Пластинчатые теплообменники известны своей выдающейся эффективностью теплопередачи. В их конструкции используются тонкие гофрированные пластины, создающие турбулентный поток, что увеличивает скорость теплопередачи между жидкостями. Эта турбулентность помогает предотвратить образование отложений и поддерживает чистоту поверхностей, что обеспечивает высокую производительность в течение длительного времени. Компактное расположение пластин также означает, что большая площадь поверхности помещается в небольшом пространстве, что позволяет осуществлять быстрый обмен энергией.

• Пластинчато-рамные теплообменники обеспечиваютболее высокие общие коэффициенты теплопередачипо сравнению с трубчатыми конструкциями.

• Пластинчато-рамный теплообменник сводит к минимуму проблемы, связанные с обходом потока, что улучшает разделение потоков и максимизирует эффективность теплопередачи.

• Конструкция обеспечивает эффективную передачу тепла даже при низких скоростях потока, что делает ее подходящей для применений, где важен точный контроль температуры.

Многие отрасли промышленности выбирают пластинчатые теплообменники, когда им необходима высокая эффективность и надежная работа теплообменника.Теплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Система от Shanghai Heat Transfer развивает эти преимущества. Она сочетает в себе эффективность пластинчато-рамного теплообменника с долговечностью, необходимой для сложных промышленных условий. Это гибридное решение идеально подходит для процессов, требующих как высокой производительности, так и простоты обслуживания.

Эффективность кожухотрубного теплообменника

Кожухотрубные теплообменники используют другой подход к теплопередаче. В них используется пучок трубок внутри кожуха, при этом одна жидкость протекает через трубки, а другая — вокруг них. Такая конструкция надежна и может выдерживать высокие давления и температуры. Однако кожуховая часть трубчатых теплообменников менее эффективна с точки зрения теплопередачи. Характер потока внутри кожуха может приводить к образованию зон, где теплопередача менее эффективна, и могут возникать перепады давления без существенного улучшения теплообмена.

• Кожухотрубные теплообменники часто требуют большей площади для достижения той же производительности, что и пластинчатые конструкции.

• Такая конструкция может привести к снижению коэффициентов теплопередачи, особенно по сравнению с пластинчато-рамными теплообменниками.

• Техническое обслуживание и чистка могут быть более сложными, что может повлиять на долгосрочную производительность.

Несмотря на эти факторы, кожухотрубные теплообменники остаются популярными в отраслях промышленности, где необходима надежная работа в экстремальных условиях. Их способность работать с широким диапазоном жидкостей и температур делает их универсальным выбором. Для пользователей, желающих получить лучшее из обоих миров, сварной пластинчатый теплообменник TP от Shanghai Heat Transfer предлагает уникальное решение. Он обеспечивает высокую эффективность теплопередачи пластинчатой ​​технологии в сочетании с прочностью и надежностью традиционных кожухотрубных конструкций.

Примечание: Выбор подходящего теплообменника зависит от конкретных потребностей вашего технологического процесса. Принимая оптимальное решение, учитывайте тип используемых жидкостей, требуемую производительность и доступное пространство.

Техническое обслуживание и уборка

Техническое обслуживание пластинчатого теплообменника

Пластинчатые теплообменники предназначены для эффективной работы и простоты обслуживания. Многие модели, такие как пластинчатые теплообменники, позволяют быстро разбирать их, что облегчает плановые осмотры и очистку. Некоторые передовые конструкции, например,Теплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Системы очистки на месте (CIP) от компании Shanghai Heat Transfer оснащены интегрированными системами очистки без разборки (CIP). Эти системы позволяют операторам очищать агрегат без разборки, сокращая время простоя и трудозатраты. Регулярная очистка помогает поддерживать высокую эффективность теплопередачи и предотвращает образование отложений. Хотя в отрасли не существует стандартного интервала технического обслуживания для паропластинчатых теплообменников, большинство пользователей планируют проверки в зависимости от условий процесса и качества рабочей жидкости.

Техническое обслуживание кожухотрубных конструкций

Кожухотрубные теплообменники требуют периодического технического обслуживания для обеспечения надежной работы. Типичный интервал технического обслуживания составляет от одного до трех лет, в зависимости от типа рабочей жидкости и условий эксплуатации.Методы очистки кожухотрубных теплообменниковвключать:

• Химическая очистка

• Очистка водой под давлением

• Механические методы, такие как роторная очистка или бурение отложений.

На частоту уборки и время простоя влияют несколько факторов:

1. Тип и степень загрязнения

2. Расчетный коэффициент теплопередачи и допустимое сопротивление загрязнению

3. Мониторинг показателей производительности, таких как перепад давления и скорость теплопередачи.

Надлежащее техническое обслуживание обеспечивает эффективную работу кожухотрубного теплообменника. Для пользователей, стремящихся к упрощению очистки и сокращению времени простоя, сварной пластинчатый теплообменник TP от Shanghai Heat Transfer предлагает современную альтернативу с расширенными функциями очистки.

Планировка и установка

Требования к пространству для листового металла и рамы

Пластинчатые теплообменники известны своимикомпактный дизайнИх тонкие пластины, обычно толщиной от 0,4 до 0,8 мм, обеспечивают большую площадь теплопередачи при небольшой занимаемой площади. Такая конструкция означает, что пластинчатые теплообменники часто требуют всего околоодна десятая площади полапо сравнению с традиционными кожухотрубными теплообменниками. Меньший вес — примерно в пять раз меньше, чем у сопоставимого кожухотрубного теплообменника — значительно упрощает обращение и монтаж.

Пластинчатые теплообменники спроектированы таким образом, чтобы быть одновременно компактными и универсальными. Это позволяет уменьшить занимаемое пространство и снизить транспортные и монтажные расходы.

Для помещений с ограниченной площадью, таких как коммерческие здания или объекты реконструкции, листорамные теплоизоляционные блоки предлагают явное преимущество. Компания Shanghai Heat TransferТеплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Этот продукт развивает данное преимущество, обеспечивая высокую эффективность в компактном и простом в установке корпусе.

Потребности в пространстве для кожухотрубных конструкций

Кожухотрубные теплообменники имеют большие габариты. Толщина трубок, обычно от 2,0 до 2,5 мм, и прочная конструкция корпуса значительно увеличивают вес. Эти устройства часто требуют большей площади и более тяжелых опорных конструкций. Большие размеры могут увеличить затраты на транспортировку и монтаж.

• Кожухотрубные теплообменники тяжелее и громоздче, чем пластинчатые.

• Для их установки может потребоваться специальное подъемное оборудование.

Несмотря на большие габариты, конструкции из кожухотрубного профиля остаются популярными в отраслях, где пространство не является приоритетом, а долговечность имеет меньшее значение.

Расширяемость и гибкость

Масштабируемость пластин и рамы

Пластинчатые теплообменники обладают впечатляющей масштабируемостью. Пользователи могут увеличить производительность за счетдобавление пластин для измерения потока парамиБлагодаря этому сотовая структура остается однородной и эффективной. Модульный подход позволяет предприятиям быстро реагировать на меняющиеся технологические требования. Конструкция обеспечивает легкое добавление или удаление пластин, поэтому операторы могут расширять или уменьшать теплопередающую способность по мере необходимости. Такая гибкость делает пластинчато-рамные теплообменники популярным выбором в отраслях, где объемы производства могут колебаться. Компания Shanghai Heat TransferТеплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Эта концепция основана на принципе высокой производительности, предлагая решение, сочетающее высокую эффективность с возможностью адаптации к будущим требованиям.

Адаптируемость кожухотрубной конструкции

Кожухотрубные теплообменники известны своей универсальностью. Инженеры могут модифицировать эти установки различными способами, чтобы соответствовать меняющимся технологическим потребностям:

1. Отрегулируйте конфигурацию труб и корпуса дляувеличить коэффициент теплопередачи.

2. Удлините трубки или увеличьте диаметр корпуса, чтобы увеличить площадь поверхности.

3. Используйте противоточные системы для повышения эффективности.

В таблице ниже представлены распространенные методы адаптации:

Кожухотрубные теплообменники могутадаптироваться к изменениям условий процессаБлагодаря этому они подходят для объектов с меняющимися требованиями. Для тех, кто ищет сочетание гибкости и прочной конструкции, сварной пластинчатый теплообменник TP от Shanghai Heat Transfer выделяется как надежный выбор как для текущих, так и для будущих потребностей.

Анализ затрат

Первоначальные инвестиции

Первоначальные инвестиции в теплообменник зависят от нескольких факторов. Кожухотрубные теплообменники часто имеют более низкую первоначальную стоимость, особенно стандартные конструкции. В их конструкции используются распространенные материалы и отработанные методы производства. Однако для установки может потребоваться больше места и более тяжелые опорные конструкции, что может увеличить общую стоимость. Пластинчатые теплообменники, включая модели с пластинчатой ​​рамой, обычно имеют более высокую цену за единицу площади. Их компактная конструкция и меньший вес могут снизить затраты на установку.Теплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Компания Shanghai Heat Transfer предлагает сбалансированное соотношение между первоначальными инвестициями и долгосрочной выгодой, сочетая надежную конструкцию с эффективной теплопередачей.

Эксплуатационные расходы

Эксплуатационные расходы играют важную роль в общей стоимости системы теплопередачи. За 10 лет эксплуатации пластинчато-рамные теплообменники обычно приводят к значительным затратам.снижение эксплуатационных расходовВ отличие от кожухотрубных конструкций, это преимущество обусловлено более быстрой установкой, упрощенным техническим обслуживанием и лучшей энергоэффективностью. Кожухотрубные системы могут показаться дешевле на первый взгляд, но их обслуживание и требования к занимаемому пространству могут привести к увеличению затрат в долгосрочной перспективе. Экономия средств при использовании пластинчатых теплообменников становится очевидной, если учесть сокращение времени простоя и снижение энергопотребления. Сварной пластинчатый теплообменник TP обеспечивает дополнительную выгоду за счет эффективной теплопередачи и упрощенной очистки, что делает его разумным выбором для предприятий, ориентированных на долгосрочную экономию.

Сводная таблица основных различий

Краткие справочные пункты

Выбор подходящего теплообменника зависит от нескольких важных факторов. В приведенных ниже таблицах представлено наглядное сравнение основных типов, используемых в паровых системах. Эти краткие справочные материалы помогут пользователям определить, какая конструкция лучше всего соответствует их потребностям.

Кончик:При выборе теплообменника для вашего предприятия следует учитывать как производительность, так и практичность.

Ниже приведено краткое изложение основных положений.преимуществаа также недостатки каждого типа:

• Пластинчато-рамные теплообменники отличаются высокой эффективностью и простотой в обслуживании.

• Корпусные трубчатые блоки обеспечивают долговечность и универсальность.

• Для сложных или ограниченных по пространству задач,Пластинчатый теплообменник TP от компании Shanghai Heat TransferОбеспечивает уникальное сочетание эффективности, прочности и гибкости.

Рекомендации по применению

Применение пара в промышленности

Промышленные паровые системы требуют надежной теплопередачи и прочной конструкции. Кожухотрубный теплообменник остается стандартом во многих отраслях благодаря своей универсальности и прочности.К распространенным областям применения относятся::

1. Производство электроэнергии — конденсаторы и подогреватели питательной воды.

2. Нефть и газ — охлаждение сырой нефти и переработка газа.

3. Химическая обработка — дистилляция, испарение и конденсация.

4. Обработка пищевых продуктов — щадящий нагрев и охлаждение, например, пастеризация молока.

5. Утилизация отработанного тепла — извлечение энергии из побочных продуктов.

6. Автомобильная и аэрокосмическая промышленность — системы охлаждения двигателей и гидравлические системы.

Для процессов, связанных со сложными жидкостями или экстремальными условиями,Теплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)Продукция компании Shanghai Heat Transfer отличается высокой термостойкостью, устойчивостью к давлению и коррозионной стойкостью материалов. Это делает ее отличным выбором для сложных промышленных условий.

Коммерческое использование и системы отопления, вентиляции и кондиционирования воздуха.

Для коммерческих систем и систем отопления, вентиляции и кондиционирования воздуха часто требуются компактные и эффективные решения.В таблице ниже приведено сравнениеНаиболее распространенные типы теплообменников для этих условий:

Пластинчато-рамный теплообменник часто выбирают за его эффективность и простоту обслуживания в системах отопления, вентиляции и кондиционирования воздуха, а также в коммерческих зданиях.

Установка в условиях ограниченного пространства

Ограничения по площади влияют на выбор теплообменника. Ключевые факторы включают область применения, рабочие характеристики, материал, доступность и стоимость.В таблице ниже представлены следующие сведения:Важные критерии:

Пластинчатый теплообменник частопредпочтительно для более низких температур приближенияи с ограниченными габаритами. Теплообменник TP Welded Plate Heat Exchanger представляет собой гибридное решение, сочетающее в себе эффективность, долговечность и экспертную поддержку от компании Shanghai Heat Transfer для решения конкретных задач.

Выбор подходящего теплообменника зависит от потребностей вашего технологического процесса.В таблице ниже выделены ключевые факторы.:

Компания Shanghai Heat Transfer предлагает экспертную поддержку и передовые решения для любых задач.

Часто задаваемые вопросы

В чём главное преимущество пластинчатого теплообменника?

Пластинчатые теплообменники обеспечивают высокую эффективность при компактных размерах. Они просты в очистке и установке. Многие отрасли промышленности используют их для экономии энергии.

Как пластинчатый теплообменник TP справляется с агрессивными жидкостями?

ОнТеплообменник с пластинчатыми сварными швами (TP Welded Plate Heat Exchanger)В конструкции SHPHE используются сварные гофрированные пластины. Такая конструкция предотвращает засорение и позволяет работать с жидкостями, содержащими частицы, волокна или обладающими высокой вязкостью.

Можно ли использовать кожухотрубный теплообменник для паровых систем?

Да. Кожухотрубные теплообменники хорошо работают с паром. Они выдерживают высокое давление и температуру. Многие электростанции и заводы используют их.
