Промышленный пластинный теплообменник Он является примером исключительной тепловой эффективности и играет важную роль в различных промышленных, коммерческих и жилых условиях.Их компактная структура скрывает сложный механизм, который позволяет значительную теплопередачу между двумя жидкостями.Тем не менее, чтобы в полной мере реализовать этот потенциал и предотвратить дорогостоящие ошибки, необходимы тщательная сборка и точная монтаж - это жизненно важные шаги для достижения оптимальных тепловых характеристик, долговечности и безопасности в эксплуатации.Неадекватные процедуры могут привести к снижению эффективности, раннему отказу компонентов и потенциально опасным утечкам.Настоящее руководство содержит всеобъемлющий обзор передовых методов для сборки и монтажаПрокладный пластиновый теплообменникОбеспечение максимальной эффективности работы системы с самого начала.

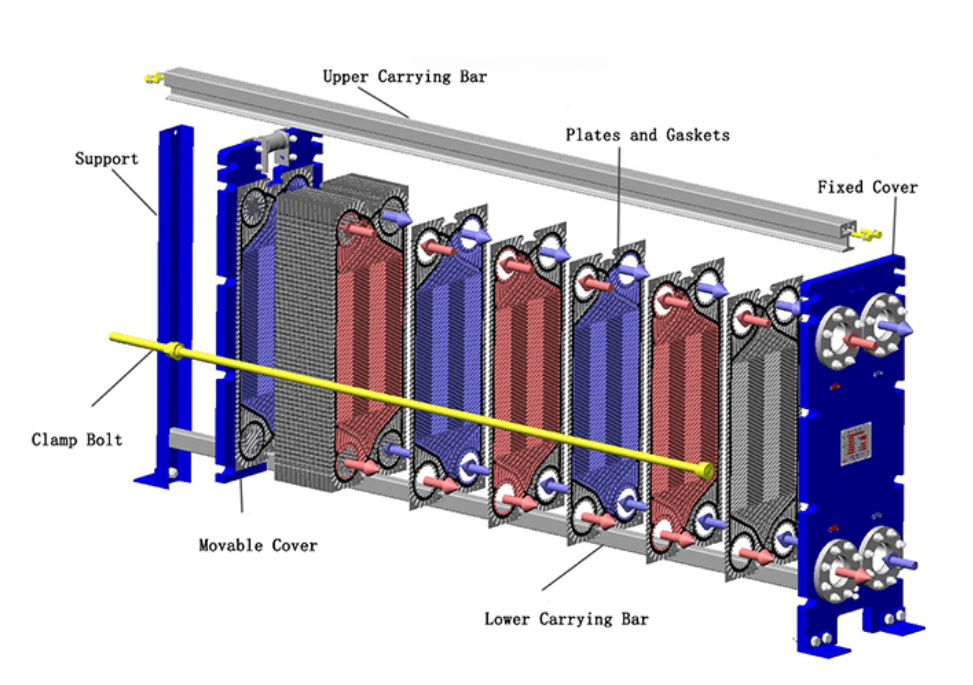

Прежде чем изучить процедуры, крайне важно иметь фундаментальное понимание компонентов, которые составляют PHE.Типичный уплотненный ПГЭ содержит:
1.Рамочная пластина: Фиксированный конец обменника, обычно содержащий некоторые из портов соединения жидкости.Это обеспечивает структурный якорь.
2.Давление пластины: Подвижная конечная пластина, которая сжимает упаковку пластин против каркасной пластинки.Он также может содержать порты подключения.
3.Теплопередающие пластинки: Тонкий,Гофрированные металлические пластины (часто из нержавеющей стали, титана или других сплавов) сконструированы с конкретными узорами (например, общим шевроном) для максимизации турбулентности и теплопередачи поверхности.Они являются основой процесса теплообмена.
4.Прокладки: Эластомерные уплотнения вставлены в канавки на пластинах.Они выполняют двойную цель: уплотнение каналов для предотвращения внешней утечки и направление потока двух жидкостей в чередующиеся каналы, предотвращая внутреннее смешивание.Высококачественные уплотнения имеют решающее значение; просмотреть варианты наПрокладный пластиновый теплообменник.
5. Carrying Bar: Верхняя стержня, поддерживающая вес пластины и давление, обеспечивающая выравнивание.
6.Направляющая панель: Нижняя стержня, которая поддерживает вертикальное выравнивание пластины и давления.
7.Болты для затягивания: Длинные болты используются для сжатия всего комплекта пластин между каркасной пластиной и давлением до определенного размера, обеспечивая надлежащее уплотнение.
8.Столбец поддержки: Предоставляет структурную поддержку для несущих и направляющих стержней, особенно на более крупных блоках.
Сборка апрокладки pheНовый или после ремонта, требует внимания к деталям.Поспешное продвижение на этом этапе является частой причиной будущих проблем.
Чистость: Убедитесь, что все компоненты, особенно пластины теплообменника и прокладки, безупречно чистые и свободные от мусора, масла или старых клеев.Сборная площадь также должна быть чистой.
Проверка: Тщательно проверяйте каждую пластину на наличие выемки, деформации или повреждения канавки уплотнения.Проверьте прокладки на наличие трещин, закаления, отека или потери эластичности.Поврежденные компоненты необходимо заменить.
Инструменты: Собирайте необходимые инструменты: крутящий ключ, соответствующие закладки / розетки, измерительная лента, мягкий молоток (опционально), уплотнительный клей (если применимо), смазочный материал для болтов и индивидуальное защитное оборудование (ЛЗС), например перчатки и защитные очки.Кромки плиты могут быть острыми.
Документация Наличие чертежей и спецификаций изготовителя сборки легко доступны.Это включает в себя важнейшее измерение целевого ужесточения.
Безопасность в первую очередь Прежде чем начать сборку, убедитесь, что вы носите соответствующую СПЗ, включая прочные перчатки (краи пластины могут быть острыми) и защитные очки.Обратите внимание на вес компонентов во время манипуляции.
Безопасно устанавливайте каркасную пластину:Убедитесь, что несущие и направляющие стершки правильно прикреплены и выровнены.
Ориентация: Это самый важный шаг.Гофрированные плиты Как правило, они предназначены для повешения попеременно (поворота на 180 градусов относительно предыдущей пластины).Это создает каналы потоков.Обратите пристальное внимание на рисунок пластины (например,высоко-тета vs. низко-тета пластины при смешивании) и обеспечить правильную последовательность в соответствии с чертежом сборки.Неправильная схема приводит к обхождению, снижению производительности или внутренним утечкам.
Выровнение уплотнения: Убедитесь, что каждое уплотнение правильно расположено в его канаве.Для уплотнителей с зажиманием или прицеплением проверьте, что все точки крепления включены.Для клеенных прокладков обеспечивать надлежащее сцепление без избыточного сжатия клея на поверхность теплопередачи или препятствия пути потока.
Загрузка пластины: Осторожно повесите пластины на переносную стержню одна за другой, гарантируя, что они плавно скользят и правильно выровняются внизу через направляющую стержню.Первая пластина (стартовая пластина) идет против каркасной пластины, за которой следуют потоковые пластины в чередую, заканчиваясь последней пластиной (концовой пластиной) перед пластиной давления.Визуально проверьте край упаковки пластины, когда вы ее строите; правильная сборка часто демонстрирует характерный «медовой» образ из-за чередующихся гофрированностей.
Clip-On / Snap-On: Как правило, их проще установить. Align theуплотнение в пластичном теплообменнике правильно и крепко вжимайте его в канавку, обеспечивая надежное зажимание всех зажимов или закладков.
Клейные прокладки: Нанесите тонкую, равномерную бусинку рекомендуемого производителем клея в чистую прокладку.Избегайте чрезмерного глюса.Осторожно размещайте прокладку, убедитесь, что она сидит плоско, не растягивая.Допустить достаточное время отверждения, как указано производителем клея, потенциально при легком сжатии (например,укладка пластинок с доской и весом на вершине).
Положение давления пластины: Продвинуть давление пластины вдоль стержней, пока она не соприкоснется с пластиновой упаковкой.
Установка крепежных болтов: Вставьте смазанные зажигающие болты.Начните закручивать орехи вручную.
Систематическое утяжение: Это должно быть сделано равномерно, чтобы избежать повреждения пластины или искажения давления пластины.Притягивать болты постепенно по диагональной или "звездочной" схеме (например,Верхний левый, нижний правый, верхний правой, нижний левый).Используйте крутящий ключ или затягивайте, измеряя расстояние между внутренними поверхностями каркасной пластины и давлением.
Измерить разрыв: Продолжайте равномерно затягивать болты по диагональной (звездочной) схеме до тех пор, пока зазор между фиксированной каркасной пластиной и подвижной пластиной давления не соответствует значению, указанному изготовителем (например, X мм ± Y мм).Измерьте этот зазор в нескольких точках вокруг рамы, особенно около каждого болта, чтобы гарантировать, что пластины остаются параллельными и равномерно сжатыми.Используйте калиброванный измерительный инструмент, такой как измеритель или линейка для точности.Крайне важно, не перетягивайтесь.Превышение максимального сжатия может деформировать пластины, раздавлить уплотнения и, как это ни парадоксально, вызвать утечки.И наоборот, недостаточное затягивание приведет к немедленным утечкам.
Проверьте, что зазор между фиксированной каркасной пластиной и подвижной пластиной давления является правильным и равномерным.
Вновь визуально проверьте края упаковки пластины на правильность выравнивания.
Проверьте, что все болты правильно закреплены.

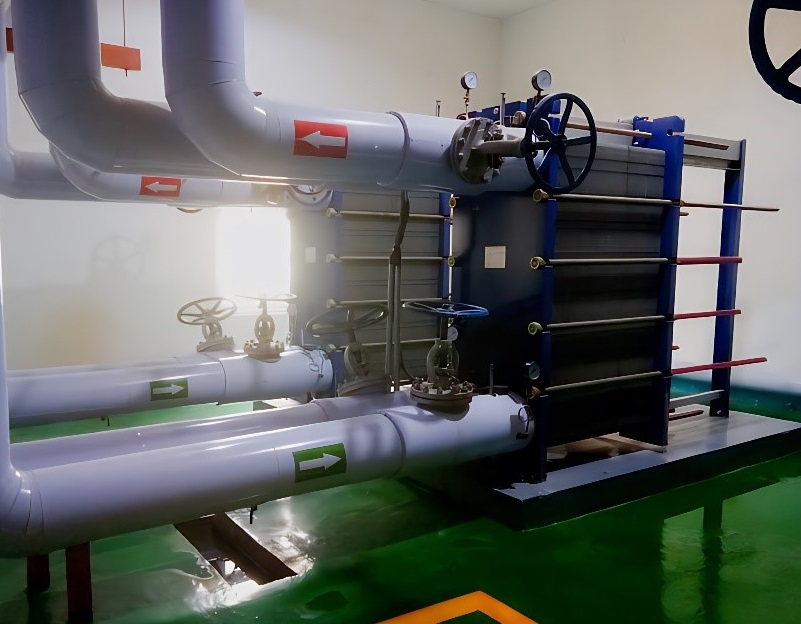

После того, как собраны,PHEНеобходимо правильно установить его в более широкой системе.
Основные: Обеспечить прочный, горизонтальный фундамент, способный поддерживать наполненный вес обменника.
Класс: Предоставьте достаточное пространство вокруг аппарата для эксплуатации, проверки и будущего обслуживания (например, удаления или очистки пластины).Общее правило заключается в том, чтобы предоставить свободное пространство, эквивалентное длине агрегата, для удаления болтов и доступа к пластиновой упаковке.
Окружающая среда Защитите устройство от физического повреждения, чрезмерной вибрации и коррозионной атмосферы, по возможности.Рассмотрите капельный лоток ниже, особенно для критических приложений или где утечка может повредить окружающее оборудование.
· Используйте соответствующее подъемное оборудование (ремни, подъемники) и следуйте инструкциям производителя для подъемных точек (часто указанных на раме или с использованием специальных болтов).Никогда не поднимать по связям.
· Осторожно опустить устройство на его фундамент, гарантируя, что оно остается на уровне.Защитить его, если это требуется по конструкции.
· Высокая степень: Убедитесь, что соединительные трубопроводы идеально соответствуют сосулам PHE.Избегайте принудительного выравнивания труб, так как это налагает напряжение на раму обменника и соединения, что приводит к потенциальным утечкам или повреждениям.Используйте расширяющие соединения или гибкие соединители, когда это необходимо для удовлетворения теплового расширения и вибрации.
· Типы соединений:
··Flanced: Используйте соответствующую уплотнитель (часто поставляется самой вкладкой PHE, если резиновая облицовка, в противном случае используйте отдельные фланцевые уплотнения, совместимые с жидкостью).Затягивайте фланцевые болты равномерно по поперечному образцу.Не затягивайте слишком сильно, особенно на соединениях рамовых пластин с колонками.
··Тема: Используйте соответствующий герметический материал или ленту.Используйте два ключа - один для удержания твердого соединения PHE и один для затягивания фитинга, чтобы предотвратить передачу крутящего момента самому соединению PHE, что может повредить внутренние уплотнения.
· Направление потока: Соединяйте трубопроводы в соответствии с заданной конфигурацией расхода (например,наиболее распространенным для оптимальной эффективности является противоточный поток).Входные и выходные порты обычно четко обозначены.
· поддержка: Самостоятельно поддерживать все соединительные трубопроводы, чтобы не допустить их веса нести на теплообменник.
· Установка изоляционных клапанов на всех вводах и выводах для обслуживания.
· Рассмотреть возможность установки фильтров выше по течению от входов ПЭЭ для защиты узких пластиновых каналов от загрязнения частицами.
· Манометры и датчики температуры на входах и выходах имеют важное значение для мониторинга производительности.
· Установка вентиляционных отверстий в высоких точках, чтобы облегчить очистку воздуха во время запуска.
· Убедитесь, что предохранительные клапаны установлены правильно, если давление системы может превысить проектные пределы PHE.
Перед введением технологических жидкостей выполняют гидростатическое испытание.Медленно наполняйте одну сторону обменника водой, выведя воздух.Постепенно увеличивать давление до указанного испытательного давления (обычно в 1,3 - 1,5 раза превышающего максимальное рабочее давление, но всегда обращайтесь к спецификациям производителя).Удерживать давление в течение определенного периода времени (например, 30 минут) и тщательно проверить на наличие внешних утечек из прокладки, соединений или рамы.Депрессируйте, сливайте и повторите процесс для другой стороны.Устранение любых обнаруженных утечек (часто требует небольшого, даже затягивания в пределах допуска или потенциально повторного уплотнения / повторной сборки, если проблемы сохраняются).
Если применение предполагает значительные температурные различия и требуется экономия энергии или защита персонала, изоляция рамы PHE и потенциально соединений.Убедитесь, что изоляция не покрывает отверстия или препятствует доступу для осмотра.
· внешние утечки:Часто из-за поврежденных / невыровненных уплотнений или неравномерного затягивания.Повторно проверьте параллельность; слегка затягивать, если в пределах допуска.При постоянном возникновении необходимо демонтаж и осмотр.
Внутренние утечки (крестное загрязнение): Обычно вызвано перфорированной пластиной (коррозия, эрозия, удар давления) или серьезным неисправностью уплотнителя.Требует демонтажа, проверку пластины (тестирование на проникновение красителей при необходимости) и замену поврежденных компонентов.
· Сниженные тепловые характеристики / падение высокого давления: Часто вызванные загрязнением (отравление, осадки, биологический рост), неправильной сборкой пластины (обход), или эксплуатационными условиями, существенно отклоняющимися от конструкции (например,низкие расходы, вызывающие распределение).Часто требуется уборка (CIP или ручная).Проверка монтажных и эксплуатационных параметров.
· Неисправность уплотнения: Может быть результатом химической несовместимости, чрезмерной температуры, чрезмерного сжатия или простого старения.Обеспечить правильный выбор материала уплотнения и соблюдать спецификации на затягивание.Регулярный осмотр во время технического обслуживания является ключевым.
Сборка и монтаж пластичного теплообменника - это не просто механические задачи; они являются важнейшими инженерными процедурами, которые непосредственно влияют на эффективность, надежность и безопасность системы.Придерживаясь этих подробных шагов и пониманием потенциальных ловушек, вы можете гарантировать, что ваш пластичный теплообменник обеспечивает высокую производительность и длительный срок службы, для которого он был разработан.
