Как проверить, заблокирован ли ваш пластичный теплообменник

Пластинные теплообменникиПХЭ являются жизненно важными компонентами во многих отраслях промышленности, от HVAC и химической переработки до производства продуктов питания и напитков.Их компактная конструкция и высокая тепловая эффективность делают их незаменимыми для эффективной теплопередачи.Тем не менее, очень узкие каналы, которые способствуют их эффективности, также делают их восприимчивыми к внутренним блокировкам, часто называемым загрязнением или разбросом.

Блокированные ПХЭ могут значительно снизить производительность, увеличить потребление энергии и привести к дорогостоящим простоям или даже отказу оборудования.Раннее обнаружение имеет решающее значение для поддержания целостности системы и оптимизации эксплуатационных затрат.Но как вы можете точно сказать, что ваш сваренный илиПрокладный пластиновый теплообменник Блокирован?

Устранение неисправностей блокированного пластичного теплообменника

Общие причины блокады включают:

● * Под напряжением пластины или прокладки:

Напряженные или поврежденные уплотнения являются одной из наиболее распространенных причин блокировки уплотненного пластикового обменника.Если уплотнения, уплотняющие пластины в теплообменнике, разрушаются или изношаются, жидкости могут смешиваться и вызвать блокировку.Установка новых прокладков будет решать эту проблему.

● Масштаб:

Осадки растворенных солей и минералов из твердой воды или жидкостей с высоким минеральным содержанием, образуя твердые отложения.

· Побочные продукты коррозии:

Оксиды и осадки, высвобождаемые от коррозионных металлических компонентов в системе.

● Биооогрязнение:

Рост микробических плен и организмов, особенно в системах с органическим содержанием или застойным потоком.

● Химическая реакция загрязнения:

Отложения, образующиеся в результате химических реакций, происходящих внутри жидкости или на поверхности пластины.

● Накопление твердых частиц:

Вывешенные твердые вещества, такие как осадочные отложения, ржавка или мусор в процессе жидкости, попадающие в узкие зазоры пластины.

Ключевые показатели блокированного пластичного теплообменника

Признание симптомов является первым шагом в выявлении блокировки.Отслеживать эти ключевые показатели:

1.Увеличение падения давления:

Часто это самый ранний и самый точный признак.Поскольку загрязнение ограничивает площадь потока, трениевое сопротивление увеличивается, требуя большей мощности насоса и приводя к более высокой разнице давления между входом и выходом.Мониторинг датчиков давления в верхнем и нижнем по течению.

2.Уменьшение тепловой эффективности:

If theТеплообменник не достигается желаемого изменения температуры между горячими и холодными потоками, или если температуры выхода отклоняются от ожидаемых значений, это указывает на нарушение теплопередачи из-за изоляционного эффекта загрязнения.

3.Уменьшение скорости потока:

Блокированные проходы физически препятствуют потоку жидкости, что приводит к снижению фактического расхода по сравнению с конструктивными спецификациями системы, даже при постоянной работе насоса.

4.Необычные шумы:

Звуки гургания, шипания или стукания иногда могут указывать на турбулентные схемы потока, вызванные частичными блокировками или кавитацией в сжатых областях.

5.Внешний утечки:

Несмотря на то, что реже встречается в качестве основного показателя блокировки (чаще связанного с проблемами уплотнения или пластины), внезапная утечка, одновременно с другими симптомами блокировки, должна быть изучена как потенциальная связанная проблема, вызванная повышенным внутренним давлением.

Как диагностировать заблокированный PHE пошаг за шагом?

Чтобы точно обнаружить и безопасно устранить блокировки, выполните следующие шаги:

1.Сбор исторических оперативных данных: Сравните текущие показатели производительности с исходными значениями и историческими тенденциями.

2.Проверить калибровку датчика: Убедитесь, что все манометры, датчики температуры и расходомеры правильно калиброваны и работают.

3.Монитор давления и температуры: Постоянно записывать давление и температуру входа / выхода, ищу аномалии.

4.Изоляция и охлаждение: Безопасно отключите систему, снимите давление и позвольте устройству охладить перед любым физическим осмотром.

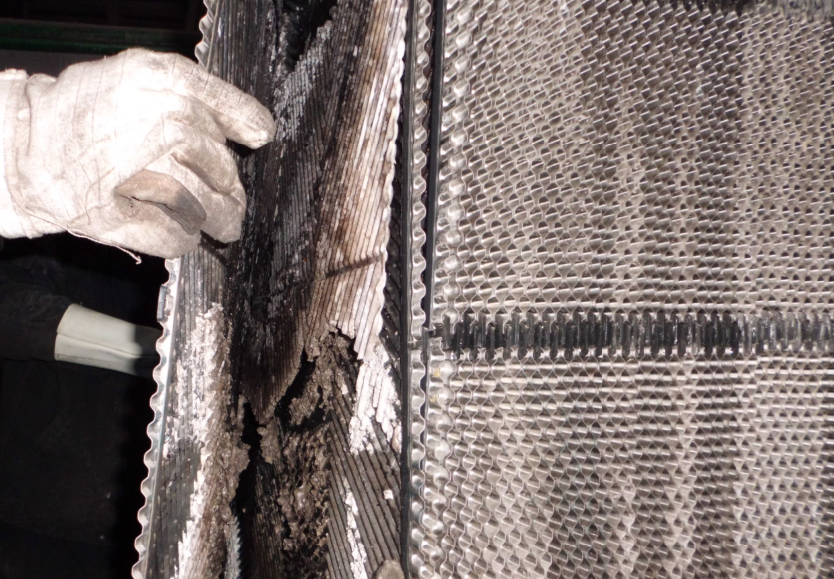

5.Разборка для проверки (если применима): Если это уплотненный блок, откройте его и визуально проверите пластины на предмет загрязнения или повреждения.

6.Проведение неразрушительных испытаний: Используйте такие методы, как термография или ультразвуковое тестирование, если внутренняя разборка невозможна или практична.

7.Выводы: Сохранить подробные записи о типе и тяжести загрязнения, пораженных областях и любых других наблюдениях, чтобы информировать будущие стратегии технического обслуживания и предотвращения.

Предотвратить блокированный пластиновый теплообменник

Предотвращение блокировок значительно более экономически эффективно, чем устранение их последствий.Проактивное осуществление этих мер:

● Установка систем предварительной фильтрации:

Используйте фильтры или фильтры выше теплообменника для удаления твердых частиц до их попадания в пластиновую упаковку.

● Осуществление процедуры очистки на месте (CIP):

Периодически циркулируют очистительные химикаты через устройство без демонтажа для удаления отложений.

● Использование обработанных жидкостей:

EУмягчение воды или химическая кондиционировка для уменьшения риска разброса, особенно с твердой водой.

● Сохранение соответствующей скорости движения жидкости:

Обеспечить достаточную скорость потока в каналах для создания турбулентности, которая помогает подавить осаждение.

● Регулярные визуальные проверки:

Планируйте регулярные инспекции (особенно во время планового технического обслуживания), чтобы обнаружить ранние признаки загрязнения.

● Постоянный мониторинг KPI:

Используйте автоматизированную регистрацию температуры, давления и расхода, чтобы обеспечить мониторинг в режиме реального времени и оповещения о отклонениях.

Как справиться с блокированным пластичным теплообменником?

Очистка заблокированногоПластинный теплообменник

Регулярная чистка имеет важное значение для удаления мусора, разброса и накопления, которые накапливаются со временем.Существуют два распространенных метода очистки:

Химическая чистка: Этот метод использует химические очистительные агенты, циркулирующие через обменник без его демонтажа. Это идеально подходит для легкого и умеренного загрязнения и помогает поддерживать постоянную производительность.

Ручная чистка:При более серьезных блокировках может потребоваться демонтаж обменника.Пластинки удаляются и очищаются индивидуально с помощью мягких кистей или под давлением, в зависимости от типа загрязнения.

Регулярная очистка не только восстанавливает эффективность теплопередачи, но и продлевает срок службы оборудования.

Для получения более подробной информации о методах очистки, пожалуйста, проверьтеПоэтапный процесс очистки пластичных теплообменников

Заменить неисправное прокладка

Прокладки играют ключевую роль в уплотнении пластин и разделении жидкостей.Со временем они могут изнашиваться, трескаться или потерять эластичность.Когда это происходит, жидкости могут протекать или смешиваться, что потенциально приводит к блокировкам или даже повреждению пластинок.

Если вы заметили утечки или снижение производительности, тщательно проверите уплотнения.Замена неисправных уплотнителей на новые - это простой способ решить проблему и восстановить обменник в нормальном рабочем состоянии.

Выбор правильного теплообменника

Дизайн разныхВиды теплообменников сам по себе может влиять на его чувствительность к загрязнению и легкость устранения блокировок.При выборе блока учитывайте характеристики жидкости и потенциал для загрязнения:

● Прокладные пластины теплообменники:

Легко открывается для визуального осмотра и механической очистки, подходит для приложений, требующих регулярного технического обслуживания.

● Сварные пластиновые теплообменники (включая HT-Bloc и TP):

Прочный и не протекающий под высоким давлением / температурой, но менее доступный для физической очистки.В большей степени полагаться на мониторинг производительности и химическую очистку / выброс через порты.

● Теплообменники с печатными схемами (PCHE):

Высоко компактный и эффективный для экстремальных условий, но с очень тонкими проходами, которые трудно очистить физически.Предотвращение посредством тщательного контроля качества жидкости имеет первостепенное значение; обнаружение опирается почти полностью на мониторинг производительности.

● Широкозазорные сварные пластиновые теплообменники:

Проектированный с широким зазором каналов свободного потока для обработки загрязняющих жидкостей с более высокими взвешенными твердыми веществами или вязкостью, снижая риск загрязнения частицами и улучшая эффективность самоочистки и CIP.

В резюме

Выбор правильного типа теплообменника для вашего конкретного применения также способствует долгосрочной надежности и оптимальной производительности.Стратегический подход к мониторингу и техническому обслуживанию имеет важное значение для обеспечения эффективной и бесперебойной работы ваших пластичных теплообменников.
