Каталоги пластинчатых теплообменников для современных отраслей промышленности

Инженер сталкивается со значительной проблемой при выборе правильного теплообменника.каталог пластинчатых теплообменниковслужит основным инженерным инструментом для решения этой задачи. Он помогает инженерам подобрать конкретные типы теплообменников для сложных условий применения в современных отраслях промышленности.

Использование каталога пластинчатых теплообменников для систем отопления, вентиляции и кондиционирования воздуха и пищевой промышленности

Инженеры в сфере отопления, вентиляции и кондиционирования воздуха (ОВКВ) и пищевой промышленности используют определённые типы теплообменников для удовлетворения требований к производительности и соблюдению нормативных требований. Подробный обзорпластинчатый теплообменникКаталог является основным руководством для выбора, четко описывая модели, подходящие для гибких операций, и модели, предназначенные для стандартизированных задач.

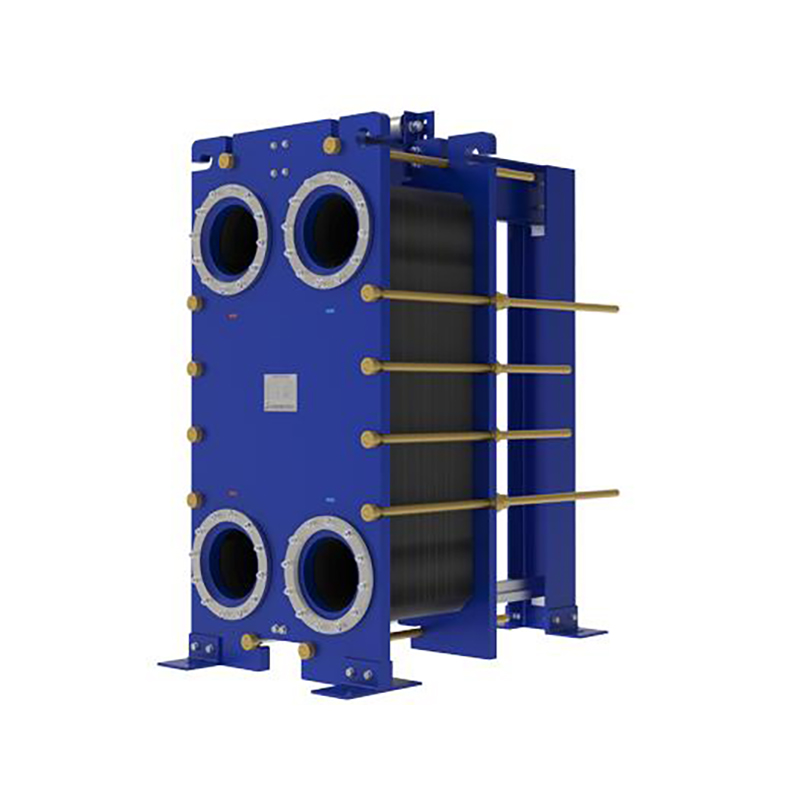

Разборные ПТО для гибкой эксплуатации

Разборные пластинчатые теплообменники (РПТО) обеспечивают исключительную эксплуатационную гибкость. Их конструкция предусматривает съёмные пластины и прокладки, что обеспечивает удобный доступ для очистки, обслуживания и замены компонентов. Эта особенность делает их идеальным решением для областей применения, требующих частого обслуживания, например, в пищевой промышленности и коммерческих системах отопления, вентиляции и кондиционирования воздуха.

Гигиеничная конструкция для пищевой промышленности. Оборудование пищевой промышленности должно предотвращать загрязнение и быть простым в очистке. РПТО, выбранные для этих целей, должны соответствовать строгим принципам гигиенической конструкции, часто требующим сертификации по таким стандартам, как:

·3-А Санитарные нормы, особенно для молочных продуктов.

·Руководящие принципы EHEDG (Европейской группы по гигиеническому проектированию и инжинирингу).

Также важны прокладочные материалы: ПТФЭ обеспечивает отличную устойчивость к кислотам, а НБК — надежную герметизацию при работе с маслами.

В системах отопления, вентиляции и кондиционирования воздуха РПТО обычно используются для естественного охлаждения, как правило, работая при температуре воды от 45°F до 55°F.

Паяные пластинчатые теплообменники для стандартных условий эксплуатации

Паяные пластинчатые теплообменники (ППТО) представляют собой компактное и высокоэффективное решение для стандартизированных применений. В отличие от разборных моделей, их пластины прочно спаяны друг с другом, создавая прочный и герметичный узел. ППТО демонстрируют превосходные тепловые характеристики по сравнению со старыми кожухотрубчатыми теплообменниками, в первую очередь благодаря конструкции, максимально использующей противоток. Это обеспечивает более близкий температурный диапазон и более высокую эффективность.

Инженеры широко используют ППТО в системах охлаждения и кондиционирования воздуха для таких целей, как:

·Испарители и конденсаторы в чиллерах и тепловых насосах

·Экономайзеры для охлаждения жидкого хладагента

·Переохладители в холодильных циклах

Эти стандартизированные устройства готовы к быстрому развертыванию в системах, где первостепенное значение имеют высокая производительность и компактность.

Как работать в сложных условиях тяжелой промышленности

Тяжелая промышленность представляет собой один из наиболее сложных вариантов управления температурным режимом. Инженеры в этих отраслях должны выбирать оборудование, способное выдерживать экстремальные давления, температуры и сложные среды. Комплексный подходкаталог пластинчатых теплообменниковнеобходим для поиска надежных решений, адаптированных к этим условиям.

Сварные пластинчатые теплообменники для высокого давления и температуры

Сварные пластинчатые теплообменники разработаны для обеспечения долговечности в сложных технологических процессах. Их цельносварная конструкция без прокладок устраняет основной недостаток традиционных конструкций, позволяя им надежно работать при давлении свыше 1015 фунтов на кв. дюйм и температуре до 1202 °F (650 °C). Это делает их незаменимыми в отраслях, где производительность недопустима.

Основные области применения включают в себя:

·Нефть и газ: Используются для предварительного подогрева сырой нефти и очистки газа, где они обрабатывают потоки углеводородов под высоким давлением.

·Химическая обработка: Идеально подходит для работы с агрессивными жидкостями и контроля температур реакций.

·Производство электроэнергии: Используется в замкнутых системах охлаждения, где предотвращение потери жидкости имеет решающее значение.

Снижение рисков распространенных отказов. Прочная сварная конструкция позволяет эффективно устранять критические виды отказов, характерные для условий с высокой нагрузкой. Благодаря отсутствию прокладок эти устройства значительно снижают риск утечек из-за нарушения герметичности. Их прочная конструкция также обеспечивает превосходную устойчивость к вибрации и коррозии, гарантируя длительную эксплуатационную надежность.

Широкозонные модели для вязких или дисперсных жидкостей

Обработка жидкостей с содержанием взвешенных частиц, волокон или высокой вязкостью представляет значительный риск засорения. Широкозазорные пластинчатые теплообменники решают эту проблему благодаря специальной конструкции. Эти модели оснащены сверхширокими каналами — иногда до 10 мм — что обеспечивает бесперебойную циркуляцию таких сред, как пульпы, шламы и технологические потоки с высоким содержанием волокон.

Такая конструкция эффективно предотвращает засорение и закупорку, что обеспечивает более длительный рабочий цикл и снижение затрат на техническое обслуживание. Инженеры часто используют эти устройства в целлюлозно-бумажной промышленности для обработки чёрного щёлока или на химических заводах для обработки специальных сред. Результатом является надёжная и эффективная теплопередача без простоев, характерных для традиционных конструкций.

Решения по поиску поставщиков специализированных и новых технологий

По мере развития отраслей растёт спрос на узкоспециализированные решения по управлению температурным режимом.пластинчатый теплообменникКаталог — это руководство для инженеров по поиску инновационных конструкций для уникальных и высокотехнологичных применений, выходящих за рамки стандартных конфигураций для удовлетворения потребностей конкретных технологических процессов.

Подушки для обогрева резервуаров и сосудов

Пластинчатые теплообменники с подушкамиПредлагают универсальное решение для нагрева и охлаждения больших резервуаров и сосудов. Эти компоненты имеют уникальную конструкцию типа «подушка», образованную сваркой двух металлических листов. Такая конструкция обеспечивает большую площадь поверхности для эффективной теплопередачи и отличную структурную целостность при работе под давлением. Инженеры часто используют их в качестве интегрированных рубашек нагрева или охлаждения для резервуаров в пищевой промышленности, химической промышленности и других отраслях, где требуется стабильный контроль температуры больших объемов.

Расчёт производительности: Эффективность подушки-пластины зависит от общего коэффициента теплопередачи (k), который учитывает свойства жидкости, теплопроводность материала (λ) и вероятность загрязнения (Rf). Специализированное программное обеспечение помогает инженерам моделировать эти переменные для обеспечения оптимальной производительности в резервуарах.

Печатные теплообменники (PCHE) для высокотехнологичных применений

Печатные теплообменники (PCHE) представляют собой передовой этап в технологии терморегулирования. Производители создают эти устройства путём химического травления сложных микроканалов на металлических пластинах, которые затем укладываются друг на друга и соединяются методом диффузионной сварки в цельный блок. В результате получается исключительно компактный, лёгкий и прочный теплообменник с превосходной тепловой эффективностью.

ПЭП способны выдерживать экстремальные давления и температуры, что делает их незаменимыми в развитых и развивающихся отраслях. Их высокая удельная мощность и устойчивость к внешним воздействиям критически важны для:

·Производство и сжижение зеленого водорода

·Системы терморегулирования в аэрокосмической отрасли

·Криогенные применения, включая объекты СПГ

·Передовые производственные процессы

Благодаря использованию таких материалов, как коррозионно-стойкие сплавы (CRA) и суперсплавы на основе никеля, PCHE обеспечивают надежную работу в самых сложных условиях — от глубоководного оборудования до оборудования для исследования космоса.

Оптимизация энергоэффективности во всех приложениях

Максимизация энергоэффективности является первостепенной целью во всех отраслях промышленности.Пластинчатые теплообменникииграют ключевую роль в этом процессе, предлагая передовые решения для рекуперации отходящего тепла и оптимизации производительности. Государственные стимулы, включая федеральные налоговые льготы и скидки на коммунальные услуги, дополнительно стимулируют внедрение этих высокоэффективных систем.

Пластинчатые воздухоподогреватели для рекуперации отходящего тепла

Пластинчатые воздухоподогреватели специально разработаны для рекуперации ценного тепла из отходящих газов. В промышленных процессах температура дымовых газов может превышать 1100 °C, что является значительным источником потерь энергии. Эти устройства улавливают эту тепловую энергию и используют её для предварительного нагрева поступающего воздуха для горения. Этот процесс может повысить эффективность сгорания почти до 99% и снизить расход топлива. Оптимизированная структура пластин улучшает теплопередачу, минимизируя сопротивление воздушному потоку. В результате пластинчатые воздухоподогреватели обладают существенными преимуществами по сравнению с другими технологиями.



Индивидуальные решения для уникальных технологических потребностей

Стандартные модели могут не подходить для всех применений. Полный каталог пластинчатых теплообменников часто включает варианты для индивидуальных решений. Такие отрасли, как пищевая промышленность, фармацевтика и химическое производство, предъявляют особые требования, требующие специализированных конструкций. Например, производителю продуктов питания может потребоваться особая конфигурация пластин для достижения нужной текстуры кремообразной арахисовой пасты.

Проектирование с точностью⚙️ Инженеры используют передовые инструменты, такие как вычислительная гидродинамика (CFD), для проектирования и проверки этих специализированных устройств. Моделирование CFD помогает:

·Оптимизация путей движения потоков для максимального увеличения теплопередачи.

·Прогнозировать падение давления в агрегате.

·Выбирайте материалы, устойчивые к коррозии и загрязнению.

Цифровое моделирование гарантирует, что конечный продукт будет обладать оптимальными характеристиками для конкретного процесса.

Каталог пластинчатых теплообменников — это больше, чем просто перечень продукции; это важнейший ресурс для решения сложных тепловых задач. Инженеры используют этот ключевой ресурс, чтобы избежать распространённых ошибок при выборе и выбрать оптимальные материалы для долгосрочной надёжности. Понимая, как ориентироваться в этих документах, они могут уверенно выбирать и внедрять наиболее эффективные решения для теплопередачи в любых промышленных условиях.

Часто задаваемые вопросы

Как инженеры выбирают между разборными и сварными ПТО?

Модели с разборными корпусами обеспечивают простоту обслуживания и гигиеничность. Сварные узлы обеспечивают высокую прочность и долговечность при экстремальных давлениях и температурах в тяжёлой промышленности.

Какой фактор является наиболее важным при выборе материала?

Инженеры уделяют первостепенное внимание совместимости с жидкостями. Материал должен быть устойчив к коррозии, вызываемой технологической средой. Это обеспечивает долгосрочную надежность и предотвращает утечки в системе.

Как каталог помогает в разработке индивидуальных проектов?

Каталоги содержат данные о производительности стандартных компонентов. Инженеры используют эти данные в качестве основы для разработки индивидуальных решений, соответствующих уникальным технологическим требованиям.
