Пластинчатый теплообменник для металлургической промышленности

Передовые технологии теплообменников способствуют прогрессу в металлургической промышленности.Пластинчатый теплообменник с широким зазоромОбеспечивает устойчивость к высокому давлению, защиту от коррозии и энергоэффективность. Благодаря запатентованной конструкции и международным сертификатам, SHPHE поддерживает промышленные проекты в более чем 20 странах, отвечая строгим требованиям к теплопередаче в металлургии.

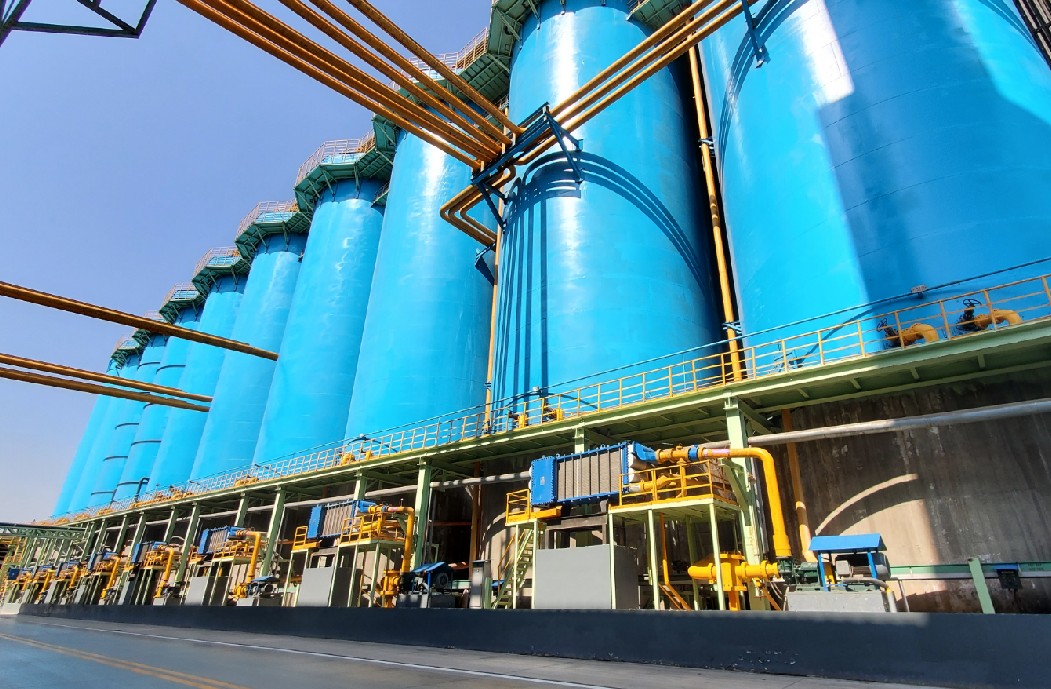

Проблемы металлургической промышленности

Высокие температуры и агрессивные среды

Металлургические процессы подвергают оборудование воздействию экстремальных условий. Операторы часто сталкиваются с высокими температурами и агрессивными химическими средами, которые угрожают целостности каждого теплообменника на предприятии. К распространённым типам коррозии относятся:

• Окисление, при котором металлы реагируют с кислородом и образуют нестабильные оксиды

• Сульфидирование, возникающее в результате воздействия серосодержащих газов на металлические поверхности.

• Науглероживание, вызванное богатыми углеродом газами, приводящее к охрупчиванию

• Металлическая пыль, тяжелая форма науглероживания, которая приводит к образованию язв

• Коррозия от отложений золы или соли, при которой отложения разрушают защитные слои

• Галогенная коррозия, в которой участвуют галогенные газы, образующие летучие соединения

• Коррозия расплавленных металлов и солей, возникающая при повышенных температурах

• Азотирование, при котором азотные газы разрушают металл

Эти коррозионные условия встречаются во многих промышленных предприятиях, включая производство стали и алюминия. В следующей таблице представлены типичные среды:

Традиционные конструкции теплообменников не справляются с такими условиями. Материалы прокладок разрушаются при температуре выше 150 °C, а пластины из нержавеющей стали деформируются, что приводит к протечкам и необходимости частого обслуживания. Только современные материалы и прочные конструкции могут обеспечить надёжную теплопередачу в столь суровых промышленных условиях.

Потребности в энергоэффективности

Энергоэффективность остаётся одним из главных приоритетов для металлургических предприятий. Операторы стремятся максимально увеличить теплопередачу, минимизируя потери. Ключевые факторы включают:

• Увеличение разницы температур между технологическими потоками

• Выбор материалов с высокой теплопроводностью

• Улучшение конвективного теплообмена за счет улучшения потока жидкости

• Оптимизация геометрии системы для сокращения потерь энергии

Инновационные конструкции теплообменников, такие как микроканальные и спиральные, повышают эффективность за счёт увеличения площади поверхности и турбулентности. Мониторинг в режиме реального времени и цифровое управление дополнительно оптимизируют производительность. Эти стратегии помогают промышленным предприятиям снизить эксплуатационные расходы и уменьшить воздействие на окружающую среду.

Ограничения пространства и интеграции

Ограниченное пространство является проблемой для любого металлургического предприятия. Традиционные кожухотрубчатые теплообменники требуют больших площадей и дополнительного пространства для обслуживания. Пластинчатые теплообменники представляют собой компактную модульную альтернативу, подходящую для ограниченного пространства без ущерба для производительности. В таблице ниже приведены сравнительные характеристики пространства:

Ограничения интеграции также влияют на выбор технологии. Инженеры должны учитывать схему трубопроводов, отраслевые стандарты и совместимость с существующей инфраструктурой. Правильныйконструкция теплообменника обеспечивает баланс тепловой эффективности, надежности и полной интеграции в промышленное предприятие.

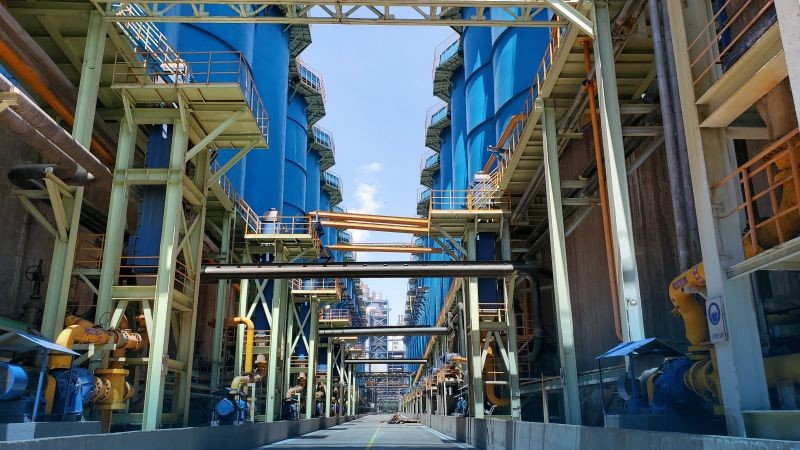

Решения для пластинчатых теплообменников

Особенности продукта

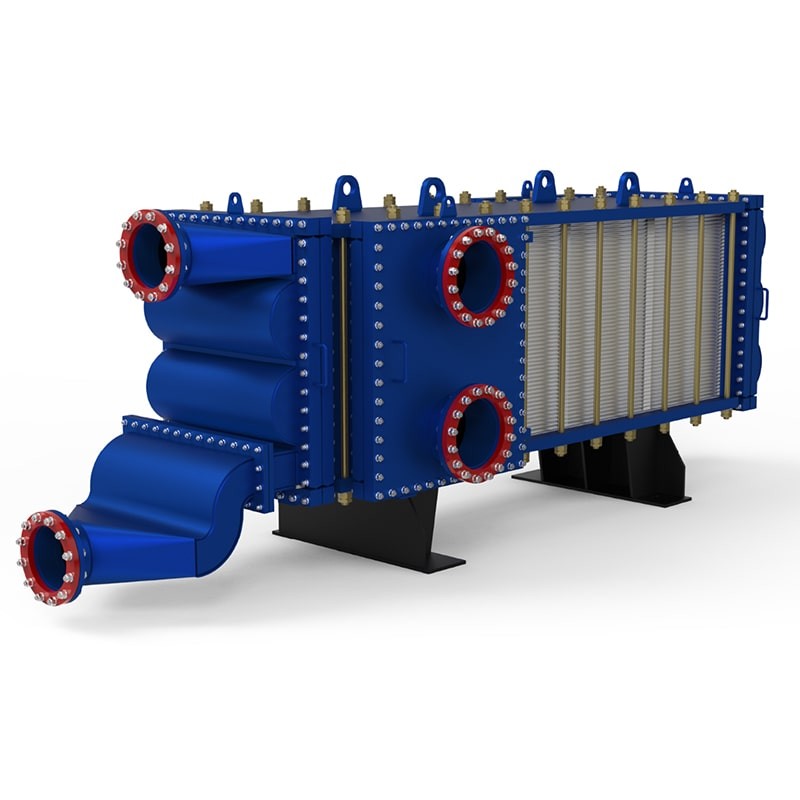

SHPHE'sПластинчатый теплообменник с широким зазоромОтличается высокой производительностью и подходит для применения в металлургии. Полностью сварная конструкция теплообменника обеспечивает долговечность и безопасность в экстремальных условиях эксплуатации. Инженеры разработали этот пластинчатый теплообменник для работы в условиях высоких давлений и температур, что делает его пригодным для самых требовательных промышленных условий.

Использование современных материалов, таких как 316L, дуплексная нержавеющая сталь, 254SMO и C-276, обеспечивает исключительную коррозионную стойкость. Эти материалы выдерживают агрессивные химические вещества и высокие нагрузки, характерные для металлургических заводов. Диапазон рабочих температур составляет от -46°C до 350°C, а диапазон давлений — от вакуума до 3,0 МПа. Эта универсальность позволяет пластинчатому теплообменнику надежно работать в широком спектре технологических процессов.

Сварной пластинчатый теплообменник отличается оптимизированным распределением теплоносителя и гофрированными пластинами. Такая конструкция повышает эффективность теплопередачи до 15% по сравнению с традиционными кожухотрубчатыми теплообменниками. Эффект самоочистки снижает образование отложений до 40%. Перпендикулярные угловые направляющие обеспечивают идеальное выравнивание пластин, что упрощает и сокращает время обслуживания.

Примечание:Theкомпактная конструкция пластинчатых теплообменниковОбеспечивает лёгкую интеграцию в существующие системы даже в условиях ограниченного пространства. Эта особенность особенно ценна на металлургических предприятиях с плотной планировкой.

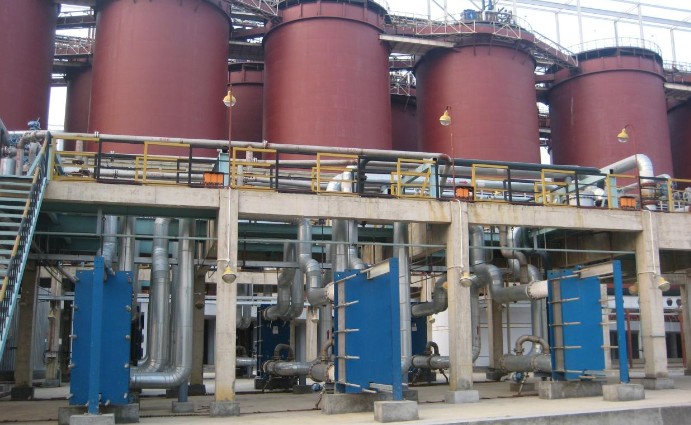

Применение в металлургии

Металлургияпластинчатые теплообменникиИграют важнейшую роль в обработке стали, алюминия и цветных металлов. Металлургические заводы используют эти теплообменники для плавки, рафинирования и рекуперации отходящего тепла. В сталелитейном производстве пластинчатые теплообменники повышают энергоэффективность и способствуют сокращению выбросов CO2. Они используются в электродуговых печах и кислородных конвертерах, рекуперируя отходящее тепло и обеспечивая предварительный нагрев технологических потоков.

В производстве алюминия пластинчатые теплообменники оптимизируют энергоёмкие этапы, такие как вываривание, выпаривание и нагрев глиноземного раствора. Эти системы также способствуют устойчивому развитию производства, обеспечивая улавливание углерода после сжигания и рекуперацию тепла отходящих газов. Регенеративные воздухонагреватели в доменных печах используют пластинчатые теплообменники для предварительного нагрева дутья, что повышает эффективность использования топлива.

Металлургические предприятия выбирают пластинчатые теплообменники за их способность работать с агрессивными средами и высокими температурами. Использование нержавеющей стали, дуплексных и специальных никелевых сплавов обеспечивает долговечность и устойчивость к коррозии. Эти материалы обеспечивают необходимую теплопроводность и механическую прочность для надежной работы.

• Пластинчатые теплообменники используются для плавки, рафинирования и рекуперации отходящего тепла на сталелитейных заводах.

• Они оптимизируют процессы вываривания, выпаривания и нагрева при производстве алюминия.

• Предприятия используют их для улавливания углерода после сжигания и рекуперации энергии.

• Регенеративные воздухонагреватели в доменных печах используют пластинчатые теплообменники для предварительного нагрева воздуха и повышения эффективности использования топлива.

• Выбор современных материалов обеспечивает длительный срок службы и минимальное обслуживание.

Глобальные сертификаты SHPHEСертификаты, включая ISO9001, ISO14001, OHSAS18001 и ASME U, подтверждают приверженность качеству и безопасности. Сервисная сеть компании охватывает более 20 стран, обеспечивая надежную поддержку клиентов металлургической отрасли по всему миру.

Цифровой мониторинг и обслуживание

TheЦифровая система мониторинга Smart Eyeменяет подход к управлению пластинчатыми теплообменниками на металлургических заводах. Эта система использует датчики военного уровня для мониторинга температуры, давления, вибрации и расхода в режиме реального времени. Микросекундная дискретизация позволяет обнаружить даже самые незначительные изменения в работе, что позволяет своевременно выявлять потенциальные проблемы.

Искусственный интеллект и передовые тепловые модели анализируют данные с высокой точностью. Система прогнозирует коррозию труб за 30 дней и диагностирует более 150 видов неисправностей. Автоматическое составление плана технического обслуживания позволяет перевести обслуживание с реактивного на проактивное, сокращая время незапланированных простоев и снижая затраты на техническое обслуживание более чем на 20% в год.

3D-панель управления отображает тепловые карты, графики энергоэффективности и прогнозы срока службы. Система автоматически формирует списки запасных частей, графики технического обслуживания и отчёты о затратах и выгодах. Интеграция с платформами SCADA и MES обеспечивает удалённый мониторинг и раннее оповещение с помощью технологий Интернета вещей.

Кончик:Прогностическое обслуживание, обеспечиваемое цифровым мониторингом, оптимизирует профилактические задачи и устраняет ненужные работы. Точные данные об активах и архивные записи способствуют анализу надежности, помогая предприятиям корректировать частоту и объем технического обслуживания для более безопасной и надежной эксплуатации.

Система Smart Eye также повышает эксплуатационную эффективность. Заводы могут добиться экономии энергии до 12% и повышения эффективности оборудования на 23%. Накопление данных за весь жизненный цикл способствует непрерывному совершенствованию процессов и цифровой трансформации.

Пластинчатые теплообменники: лучшие практики

Выбор и калибровка

Выбор правильного пластинчатого теплообменникаДля металлургических процессов требуется тщательное рассмотрение ряда факторов. Инженеры оценивают совместимость материалов, коррозионную стойкость и механическую прочность. Для умеренной коррозии обычно выбирают нержавеющую сталь, для более высокой стойкости – дуплексные сплавы, а для экстремальных условий – титановые или никелевые сплавы. Легкость очистки и долговечность остаются важными факторами, поскольку металлургические процессы часто связаны с агрессивными жидкостями и частыми циклами очистки.

Основные этапы определения размера включают в себя:

1. Рассчитайте требуемую мощность теплопередачи для конкретного применения.

2. Оцените скорость потока жидкости и разницу температур, чтобы определить необходимую площадь поверхности.

3. Выберите оптимальное количество пластин и схему движения потоков для эффективной теплопередачи.

4. Убедитесь, что перепады давления остаются в приемлемых пределах для поддержания целостности системы.

Правильный выбор размера обеспечивает равномерное распределение жидкости, уменьшает локальную коррозию и продлевает срок службы теплообменника.

Стратегии обслуживания

Эффективные стратегии технического обслуживания обеспечивают надежную работу пластинчатых теплообменников в суровых условиях металлургического производства. Для минимизации риска на предприятиях используются коррозионно-стойкие материалы и защитные покрытия.Регулярная уборкаХимическая и механическая очистка удаляет отложения и предотвращает загрязнение. Операторы контролируют производительность с помощью цифровых систем, что позволяет своевременно выявлять проблемы и планировать профилактическое обслуживание.

Оптимизация производительности

Оптимизация пластинчатых теплообменников включает в себя корректировку рабочих параметров, таких как расход и перепады температур. Инженеры выбирают геометрию пластин, которая улучшает турбулентность и теплопередачу.

Цифровые системы мониторинга, такие как Smart Eye от SHPHE, предоставляют данные в режиме реального времени для профилактического обслуживания и корректировки технологических процессов. Регулярные проверки и своевременная очистка предотвращают загрязнение, обеспечивая стабильную производительность и энергоэффективность.

Сварной пластинчатый теплообменник SHPHE обеспечивает надежную работу, способствуя достижению целей устойчивого развития в металлургии. Передовая конструкция и материалы снижают энергопотребление и выбросы. Преимущества для предприятий:

• Эффективная работа теплообменника и рекуперация отработанного тепла

• Снижение затрат на техническое обслуживание и увеличение срока службы оборудования

• Структурированная оценка модернизации системы теплообменника

Оценить текущие системы теплообменников ипроконсультируйтесь с SHPHEдля индивидуальных решений по теплопередаче.

Часто задаваемые вопросы

Какие материалы использует SHPHE для сварного пластинчатого теплообменника?

Компания SHPHE использует нержавеющую сталь марок 316L, дуплексная нержавеющая сталь, 254SMO и C-276. Эти материалы обеспечивают отличную коррозионную стойкость и долговечность в металлургических условиях.

Какую пользу приносит система Smart Eye металлургическим предприятиям?

• Система Smart Eye обеспечивает мониторинг в режиме реального времени.

• Система прогнозирует неисправности, сокращает время простоя и поддерживает профилактическое обслуживание для надежной работы теплообменника.

Если вам нужны дополнительные консультации и обсуждения, пожалуйста, свяжитесь с нами.связаться с нами.
