Выбор правильной системы предварительного подогрева воздуха для вашего промышленного применения

Выбор правильной системы подогрева воздуха для предварительного нагрева определяет успех любого промышленного процесса. Каждое промышленное предприятие сталкивается с уникальными требованиями, поэтому важно подобрать систему подогрева воздуха для конкретных технологических процессов. Правильный подогреватель воздуха не только рекуперирует тепло отходящих газов, но и повышает эффективность и экологичность предприятия за счёт снижения расхода топлива и выбросов. Передовые решения, такие как пластинчатый подогреватель воздуха SHPHE, отличаются высокой эффективностью, коррозионной стойкостью и модульной конструкцией, помогая предприятиям снижать энергозатраты и улучшать экологические показатели.

Основы системы подогрева воздуха

Что такое система предварительного подогрева воздуха?

Асистема предварительного подогрева воздухаИграет важную роль во многих промышленных установках. Эта система рекуперирует тепло отходящих газов и использует его для подогрева входящего воздуха перед его подачей в огневой нагреватель или камеру сгорания. Основными компонентами системы часто являются трубы, роторы с теплопередающими пластинами, бункеры для сажи, перегородки, кожухи, уплотнения и приводные механизмы.

• Трубчатые воздухоподогреватели используют тонкостенные стальные трубы. Горячие дымовые газы проходят по этим трубам, передавая тепло проходящему через них воздуху.

• Роторные воздухонагреватели оснащены цилиндрическим ротором, заполненным теплообменными пластинами. При вращении ротор поглощает тепло отходящих газов и отдаёт его поступающему воздуху.

• Оба типа используют корпуса и уплотнения для предотвращения утечки воздуха и поддержания эффективности.

Системы предварительного подогрева воздуха применяются в самых разных отраслях промышленности. Такие предприятия, как электростанции, нефтеперерабатывающие заводы и производственные предприятия, используют эти системы для рекуперации энергии, получаемой в процессе высокотемпературного нагрева. Наиболее распространённое применение — котлы, печи, плавильные печи и печи. Предварительно подогревая воздух, эти системы способствуют снижению расхода топлива и сокращению выбросов, что делает их незаменимыми для управления энергопотреблением и защиты окружающей среды.

Почему выбор важен

Выбор правильной системы подогрева воздуха напрямую влияет на эффективность и безопасность промышленного нагрева. Воздухоподогреватель должен соответствовать конкретным потребностям огневого нагревателя или технологического процесса. При правильном выборе воздухоподогреватели обеспечивают ряд ключевых преимуществ:

1. Они предварительно подогревают воздух для горения путем рекуперации отходящего тепла, что повышает тепловой КПД.

2. Они способствуют быстрому и эффективному сгоранию в печах и котлах.

3. Они извлекают отработанное тепло из выхлопных газов, уменьшая потери тепла.

4. Они поддерживают использование топлива более низкого качества и способствуют снижению выбросов.

5. Они повышают топливную экономичность и общую производительность за счет повышения температуры поступающего воздуха.

Выбор неподходящего подогревателя может привести к проблемам. Неправильное соотношение воздуха и топлива может привести к избытку или дефициту кислорода. Избыток кислорода снижает тепловой КПД, а недостаток кислорода приводит к неполному сгоранию и увеличению выбросов. Неправильный выбор также может привести к преждевременному выходу из строя критически важных компонентов, увеличению затрат на техническое обслуживание и повышению рисков для безопасности.

Кончик:Регулярно проверяйте процесс предварительного нагрева и корректируйте систему предварительного нагрева воздуха в соответствии с изменяющимися условиями эксплуатации. Это помогает поддерживать оптимальное энергопотребление и продлевает срок службы оборудования.

Типы воздухоподогревателей

Промышленные предприятия используют несколько основных типовсистемы предварительного подогрева воздухадля оптимизации производительности огневого нагревателя и рекуперации энергии. Каждая конструкция воздухоподогревателя обладает уникальными преимуществами для конкретных систем отопления.

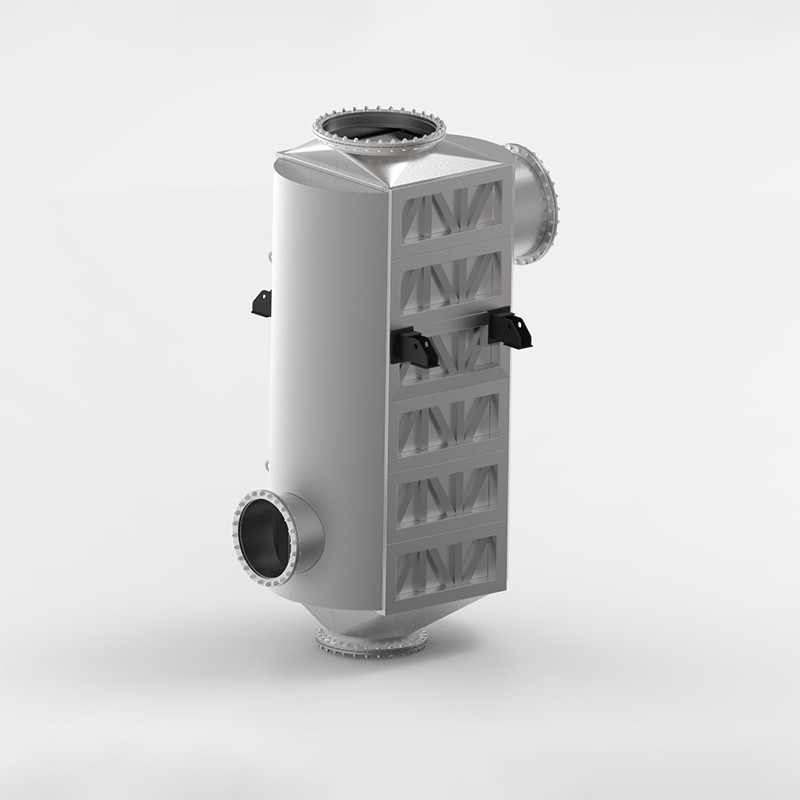

Пластинчатый воздухоподогреватель

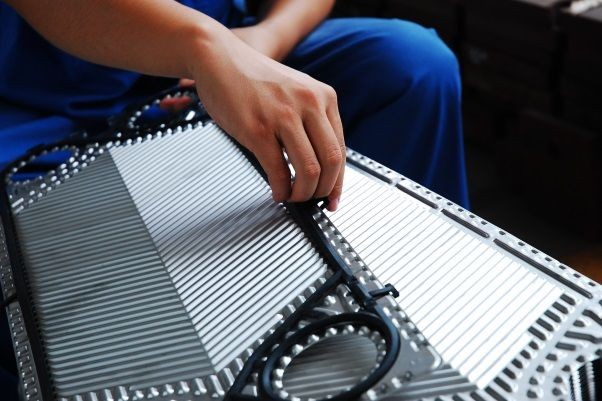

Пластинчатые воздухоподогревателииспользовать гофрированные металлические пластины для создания чередующихся каналов для горячих отходящих газов и приточного воздуха. Такая конструкция максимизирует эффективность теплопередачи и поддерживает высокоэффективный нагрев в системах огневого нагрева. Пластинчатый воздухоподогреватель SHPHE выделяется своей модульной структурой, которая обеспечивает простоту обслуживания и гибкую установку. Система использует коррозионно-стойкую нержавеющую сталь, что обеспечивает долговечность в суровых условиях нагрева. Операторы могут заменять или перенастраивать отдельные пластинчатые модули, не останавливая весь воздухоподогреватель. Компактная и легкая конструкция обеспечивает большую площадь поверхности теплообмена, уменьшая занимаемую площадь в системах огневого нагрева. Пластинчатые воздухоподогреватели достигают высокой эффективности теплопередачи, часто в 1-3 раза выше, чем у традиционных трубчатых воздухоподогревателей. Такие отрасли, как нефтегазовая, металлургическая и химическая переработка, используют эти воздухоподогреватели для рекуперации отходящего тепла, снижения выбросов и повышения эффективности огневого нагревателя.

Примечание:Пластинчатые воздухоподогреватели обеспечивают более длительный срок службы и меньшие затраты на техническое обслуживание благодаря гладким поверхностям и простоте очистки.

Трубчатый воздухоподогреватель

Трубчатые воздухоподогреватели состоят из пучков прямых труб, расположенных рядом с выходным отверстием для дымовых газов огневого подогревателя. Горячие газы проходят по трубам, передавая тепло обтекающему их воздуху. Эти воздухоподогреватели широко применяются в энергетике, химической и нефтеперерабатывающей промышленности. Трубчатые воздухоподогреватели хорошо справляются с загрязненными газами и обеспечивают надежный нагрев для систем огневого подогрева. Их конструкция с открытым концом позволяет лучше контролировать дымовые газы и обеспечивает эффективное сжигание в паровых котлах и турбинах. Однако трубчатые воздухоподогреватели требуют больше места и регулярной очистки труб для поддержания эффективности.

Роторный воздухоподогреватель

Роторные воздухоподогреватели оснащены вращающейся матрицей, которая поглощает тепло из отходящих газов и передаёт его входящему воздуху. Такая конструкция повышает эффективность огневого подогревателя и снижает расход топлива в крупных системах отопления. Роторные воздухоподогреватели широко используются на электростанциях, в нефтегазовой и судостроительной промышленности. Современные материалы и системы управления повышают долговечность и позволяют точно регулировать процессы нагрева. Роторные воздухоподогреватели способствуют сокращению выбросов и энергосбережению при эксплуатации огневых подогревателей.

Сравнение систем

Каждый тип воздухоподогревателя отвечает специфическим требованиям к пламенному нагревателю. Пластинчатые воздухоподогреватели отличаются высокой эффективностью и простотой обслуживания, трубчатые воздухоподогреватели подходят для работы в условиях загрязненного газа, а роторные воздухоподогреватели обеспечивают расширенные возможности управления для крупномасштабных систем отопления.

Критерии отбора

Требования к производительности

Каждое промышленное предприятие должно оценить свои технологические требования перед выбором воздухоподогревателя. Производительность воздухоподогревателей напрямую влияет на работу огневого подогревателя и общее энергосбережение. Ключевые показатели включают изменение нагрузки на вспомогательные системы, расход топлива, выбросы и парообразование. Операторы должны контролировать влияние утечек из воздухоподогревателя на нагрузку вентиляторов и энергопотребление. Повышенные утечки могут привести к увеличению расхода топлива, что приводит к увеличению выбросов и более частому использованию расходных материалов для контроля выбросов. Снижение паропроизводительности может повлиять как на выработку электроэнергии, так и на отвод ценного пара в некоторых случаях.

Предприятиям также следует учитывать эффективность, адаптируемость к условиям окружающей среды и коррозионную стойкость. Высокоэффективные воздухоподогреватели более эффективно передают тепло, что способствует экономии энергии и обеспечивает стабильный нагрев. Такие материалы, как нержавеющая сталь, обеспечивают устойчивость к коррозии и износу, гарантируя надежную работу в суровых условиях. Автоматические системы управления позволяют регулировать предварительный нагрев в зависимости от фактических потребностей, повышая гибкость и эффективность. Выбор правильного типа воздухоподогревателя — пластинчатого, трубчатого или роторного — обеспечивает совместимость с конкретными условиями эксплуатации и технологическими процессами.

Источник энергии

Выбор источника энергии влияет на выбор подогревателя. Предприятия, использующие природный газ, нефть или альтернативные виды топлива, должны подобрать подогреватель воздуха, соответствующий характеристикам горения используемого огневого подогревателя. Подогрев воздуха снижает расход топлива за счёт повышения эффективности сгорания, что снижает эксплуатационные расходы и выбросы. В энергоёмких отраслях максимальная рекуперация тепла отходящих газов становится необходимым условием для обеспечения устойчивой работы. Подогреватель воздуха должен адаптироваться к различным температурам и уровням влажности, обеспечивая стабильную производительность при различных условиях нагрева.

Пространство и установка

Ограничения по пространству и требования к установке играют важную роль при выборе воздухоподогревателя. Компактные конструкции, такие как пластинчатые воздухоподогреватели, обеспечивают большую производительность.поверхности теплообменаПри этом минимизируя занимаемую площадь. Для объектов с ограниченной площадью выгодны модульные системы, обеспечивающие гибкую установку и простоту обслуживания. Необходимо учитывать сложность монтажа, вес оборудования и интеграцию с существующими системами огневых нагревателей. Предварительно собранные и испытанные на заводе устройства упрощают монтаж и обеспечивают безопасную интеграцию с существующей инфраструктурой.

Модульные воздухоподогреватели позволяют операторам заменять или перенастраивать отдельные модули, не останавливая всю систему, что сокращает время простоя и затраты на техническое обслуживание.

Факторы стоимости

Стоимость остаётся решающим фактором при выборе воздухоподогревателя. Предприятиям необходимо учитывать как первоначальные инвестиции, так и долгосрочные эксплуатационные расходы. Основные категории расходов включают приобретение оборудования, монтаж, пусконаладку, обучение операторов, индивидуальное проектирование, соблюдение нормативов выбросов, а также текущие расходы на топливо и эксплуатацию.

Предприятиям необходимо сбалансировать первоначальные затраты с долгосрочной экономией за счёт снижения расхода топлива и повышения энергоэффективности. Индивидуальное проектирование и соблюдение требований по выбросам могут увеличить расходы, но эти инвестиции часто приводят к повышению надёжности и получению разрешений регулирующих органов.

Безопасность и соответствие требованиям

Безопасность и соблюдение нормативных требований имеют решающее значение в любом проекте промышленного отопления. Воздухоподогреватели должны соответствовать таким сертификатам, как FM Global, CSA, EN, CGA, ATEX или TSSA. Оборудование должно включать программируемые логические контроллеры для автоматического управления, дистанционного мониторинга и нескольких аварийных остановов. Соблюдение требований OSHA обеспечивает надлежащую вентиляцию, контроль шума и защиту от избыточного давления. На предприятиях необходимо обучать сотрудников безопасной эксплуатации, использованию средств индивидуальной защиты и процедурам аварийного отключения. Установка предохранительных устройств, таких как предохранительные клапаны и системы контроля качества воздуха, защищает как персонал, так и оборудование.

Промышленные объекты также обязаны соблюдать требования Агентства по охране окружающей среды США к выбросам в соответствии с Законом о чистом воздухе. Последние тенденции стимулируют внедрение более чистых и энергоэффективных технологий, что делает современные воздухонагреватели предпочтительным выбором для современных систем с огневым нагревом.

Обслуживание

Долгосрочная надежность зависит от эффективности технического обслуживания. Предприятиям следует регулярно проводить очистку теплообменника для предотвращения его загрязнения и поддержания эффективности теплопередачи. Применение мер защиты от коррозии помогает защитить воздухоподогреватель от повреждений. Оптимизация воздушного потока через теплообменник повышает производительность системы. Операторы должны контролировать работу воздухоподогревателя для своевременного выявления проблем и определения возможностей для их устранения.

Этапы отбора

Оценить требования

Выбор правильногоподогреватель воздухаНачинается с тщательной оценки требований к технологическому процессу. Руководители предприятий должны понимать специфические потребности своих промышленных систем. Следующие шаги помогут в проведении этой оценки:

1. Определите объем наружного воздуха, необходимый для воздухообрабатывающих установок (AHU), в зависимости от использования здания и занятости.

2. Убедитесь, что нагревательные элементы способны справляться с широким диапазоном объемов наружного воздуха: от минимальной потребности до полного поступления наружного воздуха.

3. Оцените скорость воды в нагревательном змеевике, чтобы предотвратить проблемы с низким расходом, такие как ламинарный поток, загрязнение, замерзание и неравномерный нагрев.

4. Примите во внимание падение давления в воздушной зоне, вызванное нагревательным змеевиком, и проверьте, сможет ли приточный вентилятор компенсировать это изменение.

5. Оцените систему трубопроводов горячей воды, чтобы определить максимально допустимые расходы и перепад температур в системе, которые влияют на размер котла.

6. Оцените змеевики и трубопроводы и определите параметры заменяющей котельной установки, а затем установите общие параметры системы.

7. Учитывайте практические препятствия, включая площадь, занимаемую оборудованием, потребность в электроэнергии и логистику завершения работы.

Сравнить варианты

После оценки требований предприятия должны сравнить доступные варианты воздухоподогревателей. Структурированный подход помогает лицам, принимающим решения, оценить пригодность каждой системы. Модель 4E обеспечивает комплексное сравнение:

1. Энергетический анализ: измерение тепловой эффективности для определения того, насколько хорошо система использует доступную энергию.

2. Анализ эксергии: оценка эффективности по второму закону для понимания качества использования энергии и потенциала полезной работы.

3. Экологические критерии: проанализируйте выбросы парниковых газов и рассмотрите штрафы или налоги, связанные с воздействием на окружающую среду.

4. Экономический анализ: проанализируйте капитальные и эксплуатационные затраты, сроки окупаемости, чистую приведенную стоимость и чувствительность к процентным ставкам.

Предприятиям следует выбирать воздухоподогреватель, отличающийся превосходной энергоэффективностью, минимизирующий выбросы и обладающий веским экономическим обоснованием.

Проконсультируйтесь с экспертами

Консультации с экспертами по воздухоподогревателям дают ценные преимущества при выборе. Специалисты предлагают индивидуальные решения, соответствующие уникальным эксплуатационным требованиям каждого объекта. Их инженерная поддержка охватывает монтаж, обслуживание и оптимизацию, обеспечивая полную интеграцию с существующей инфраструктурой. Эксперты рекомендуют экологичные и энергоэффективные технологии, способствующие снижению выбросов углекислого газа. Они помогают предприятиям выбрать правильный тип и конструкцию воздухоподогревателя, что обеспечивает оптимальную производительность и надежность.

• Индивидуальные решения для конкретных промышленных нужд

• Инженерная поддержка при монтаже и обслуживании

• Доступ к передовым системам управления и модульным конструкциям

• Экономия средств за счет повышения энергоэффективности

• Подтвержденный опыт эксплуатационных и экологических улучшений

Анализ затрат

Перед окончательным выбором воздухоподогревателя необходимо провести комплексный анализ затрат. Предприятиям следует учитывать совокупную стоимость владения (TCO), которая включает все расходы за весь жизненный цикл:

• Расходы на установку включают приобретение оборудования, интеграцию и вспомогательные системы.

• Эксплуатационные расходы включают потребление топлива или энергии, очистку воды и химикатов, а также оплату труда.

• Расходы на техническое обслуживание включают плановое обслуживание, проверки и ремонт, которые увеличивают срок службы системы.

• Контроль выбросов и соблюдение требований влекут за собой как первоначальные, так и текущие расходы, такие как мониторинг и налоги на выбросы углерода.

• При составлении бюджета следует учитывать непредвиденные расходы и интеграцию вспомогательных систем, чтобы избежать непредвиденных расходов.

• Долгосрочные эксплуатационные расходы часто превышают первоначальные капиталовложения, при этом наибольшую часть составляет топливо.

Правильное техническое обслуживание и организованная эксплуатация снижают общие затраты на весь срок службы, предотвращая сбои и снижение эффективности. Предприятия, инвестирующие в надежные системы воздухоподогревателей, получают выгоду от снижения расходов на топливо и уменьшения числа незапланированных остановок.

План на будущее

Планирование будущих потребностей гарантирует эффективность системы предварительного подогрева воздуха по мере изменения требований к объекту. Руководителям следует учитывать возможные изменения объёмов производства, типов топлива и нормативных стандартов. Модульные конструкции, такие как предлагаемые SHPHE, позволяют легко расширять или перенастраивать оборудование. Предприятиям также следует быть готовыми к модернизации систем управления и интеграции с новыми технологиями.

Примеры случаев

Промышленное применение

Промышленные предприятия внедрили системы предварительного подогрева воздуха для повышения энергоэффективности и снижения выбросов при работе пламенных нагревателей. Крупная компания в Мичигане, специализирующаяся на производстве стали, установила систему рекуперации отходящего тепла на сталеплавильных печах. Эта система подогревает входящий воздух, что обеспечивает ежегодную экономию энергии на 3,8 млн долларов и сокращение выбросов CO2 на 32 000 тонн. Цементные заводы в Техасе используют системы, работающие по органическому циклу Ренкина, для преобразования тепла, отходящего от охладителей клинкера, в электроэнергию, вырабатывая 1,5 МВт электроэнергии и экономя 1 млн долларов в год. Текстильные фабрики, такие как Arvind Limited в Индии, используютпластинчатые теплообменникидля рекуперации тепла горячих сточных вод при обработке джинсовой ткани. Это позволяет значительно экономить энергию и снижать выбросы парниковых газов.

Горизонтальные ковшовые подогреватели стали широко использоваться в сталелитейном производстве и литейном производстве алюминия. Они обеспечивают равномерный нагрев, защищают огнеупорную футеровку и повышают безопасность при работе с расплавленным металлом. Предприятия пищевой промышленности, такие как Smithfield Foods в США, рекуперируют тепло холодильных компрессоров для подогрева воды в санитарно-технических целях. Такой подход позволяет ежегодно экономить более 100 000 млн БТЕ энергии и снижать потребление природного газа. На промышленных предприятиях нефтеперерабатывающей и нефтехимической промышленности пластинчатые воздухоподогреватели используются для оптимизации производительности огневых нагревателей в печах нефтеперерабатывающих и нефтехимических заводов. Эти системы также используются в энергетических котлах, поскольку они повышают эффективность рекуперации тепла и способствуют устойчивому развитию.

Выбор эффективной системы предварительного подогрева воздуха включает несколько ключевых этапов. Предприятие должно определить область применения, определить требуемую температуру и расход воздуха, рассчитать теплопроизводительность, учесть максимальную рабочую температуру и выбрать совместимый источник энергии.Пластинчатый воздухоподогревательВысокая тепловая эффективность, компактная конструкция и простота обслуживания. Передовые материалы и интеллектуальные функции мониторинга обеспечивают надежную и устойчивую работу. Предприятиям следует проконсультироваться со специалистами для получения индивидуальных рекомендаций и провести оценку площадки, чтобы обеспечить оптимальное соответствие своим потребностям.

Часто задаваемые вопросы

В чем основное преимущество использования пластинчатого воздухоподогревателя?

Пластинчатые воздухоподогреватели обеспечивают высокий тепловой КПД. Они рекуперируют больше тепла из отходящих газов, чем традиционные конструкции. Это снижает расход топлива и выбросы. Многие отрасли промышленности выбирают пластинчатые воздухоподогреватели из-за их компактности и простоты обслуживания.

Как пластинчатый воздухоподогреватель SHPHE помогает в обслуживании?

Пластинчатый воздухоподогреватель SHPHE имеет модульную конструкцию. Операторы могут заменять или очищать отдельные пластинчатые модули, не останавливая всю систему. Эта особенность сокращает время простоя и снижает затраты на техническое обслуживание.

В каких отраслях промышленности чаще всего используются пластинчатые воздухоподогреватели?

Пластинчатые воздухоподогреватели применяются в нефтегазовой промышленности, металлургии,химическая обработкаи контроль за окружающей средой. Этим отраслям необходима надежная рекуперация тепла и энергосбережение. Пластинчатые воздухоподогреватели помогают им соблюдать строгие стандарты эффективности и выбросов.
