Типы теплообменников, которые вам следует знать, и их уникальные преимущества

Обзор типов теплообменников

Что такое теплообменник?

Теплообменник, часто называемый теплообменником, — это устройство, которое передает тепло от одной жидкости к другой без их смешивания. Эти устройства используются во многих системах для нагрева или охлаждения жидкостей и газов. Они помогают поддерживать бесперебойную работу процессов и способствуют достижению целей энергоэффективности. Теплообменники обеспечивают передачу тепла между жидкостями или между жидкостью и твердой поверхностью. Этот процесс важен в домах, на заводах и электростанциях. Когда кто-то хочет сэкономить энергию или контролировать температуру, он часто использует различные типы теплообменников.

А вы знали? Теплообменники играют ключевую роль в повышении энергоэффективности, сокращая потери тепла и снижая затраты.

Основные типы теплообменников

Существует множество типов теплообменников, каждый из которых имеет уникальную конструкцию и преимущества. Основные типы теплообменников включают:

1. Кожухотрубные теплообменники

2. Пластинчатые теплообменники

3. Спиральные теплообменники

4. Воздушные теплообменники

5. Двухтрубные теплообменники

6. Трубчатые теплообменники

7. Регенеративные теплообменники

В таблице ниже показано, чем отличаются по конструкции и принципу работы эти типы теплообменников:

Часто выбор типа теплообменника зависит от типа жидкости, температуры и доступного пространства. Некоторые типы теплообменников лучше подходят для густых жидкостей, в то время как другие работают при высоком давлении или больших объемах. Правильный выбор может повысить энергоэффективность и сделать теплопередачу более надежной.

Совет: Понимание основных типов теплообменников помогает пользователям выбрать оптимальное решение для своих нужд.

Кожухотрубные теплообменники

Эксплуатация и проектирование

Кожухотрубные теплообменники являются одним из самых популярных вариантов во многих отраслях промышленности. Их конструкция выглядит простой, но работает очень эффективно. Одна жидкость циркулирует по пучку трубок, а другая жидкость обтекает эти трубки внутри большего кожуха. Две жидкости никогда не смешиваются. Вместо этого теплопередача происходит через стенки трубок.

Инженеры часто добавляют перегородки внутрь корпуса. Эти перегородки направляют поток жидкости и создают турбулентность. Это дополнительное движение способствует повышению теплопередачи между жидкостями. Такая конструкция также обеспечивает простоту очистки и обслуживания, что гарантирует бесперебойную работу системы.

Вот краткий обзор основных особенностей конструкции и объяснение того, почему они важны:

Преимущества кожухотрубной конструкции

Обсадная трубаТеплообменники обладают рядом существенных преимуществ.Благодаря прочной конструкции они выдерживают высокое давление и очень высокие температуры. Это делает их идеальными для сложных задач, где другие теплообменники могут оказаться неэффективными. Они способны выдерживать как трубчатую, так и кожуховую части в сложных условиях. Многие отрасли промышленности выбирают их для процессов, связанных с фазовыми переходами или большими перепадами температур.

Эти теплообменники также хорошо работают в критических условиях. Они продолжают функционировать даже при повышении давления и температуры. Именно поэтому многие заводы и предприятия полагаются на них для надежной теплопередачи.

Типичные области применения

Кожухотрубные теплообменники используются во многих местах. Их можно найти на нефтеперерабатывающих заводах, химических предприятиях и электростанциях. Они помогают охлаждать или нагревать жидкости в больших системах. Эти теплообменники также встречаются в системах отопления, вентиляции и кондиционирования воздуха, на судах и даже на предприятиях пищевой промышленности. Благодаря своей гибкой конструкции они могут выполнять множество различных задач, от охлаждения воды до нагрева масла.

Совет: Когда для выполнения задачи требуется высокая производительность и эффективная теплопередача, кожухотрубные теплообменники часто являются лучшим решением.

Пластинчатые теплообменники

Особенности пластины и рамы

Пластинчатые теплообменники используют ряд тонких пластин для передачи тепла между жидкостями. Каждая пластина создает большую площадь поверхности, что способствует быстрому теплообмену между жидкостями. Конструкция позволяет инженерам регулировать количество и тип пластин в зависимости от задачи. Некоторые пластины толще для прочности и долговечности, в то время как другие тоньше для повышения скорости теплопередачи. Пластины с рисунком «елочка» усиливают турбулентность и уменьшают загрязнение. Такой рисунок также делает устройство прочнее и проще в очистке.

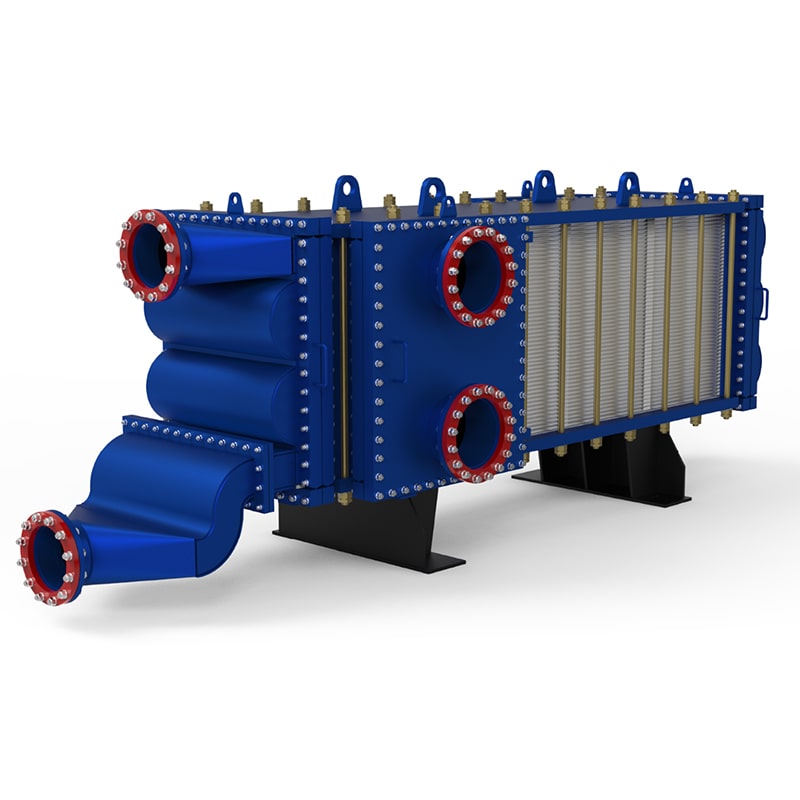

Теплообменник с широким зазором, сварной пластинчатый

Компания Shanghai Plate Heat Exchanger предлагает...Теплообменник с широким зазором, сварной пластинчатыйЭто передовое решение для сложных промышленных задач. Отличительной особенностью этого продукта являются широкие каналы для потока, предотвращающие засорение даже в жидкостях, содержащих твердые частицы или волокна. Полностью сварная конструкция без прокладок легко выдерживает высокое давление и температуру. Рабочие могут открывать устройство со всех сторон, что упрощает очистку и осмотр. Вертикальная конструкция экономит место и снижает перепады давления, что обеспечивает большую эффективность в стесненных условиях.

Продукция компании Shanghai Plate Heat Exchanger соответствует строгим отраслевым стандартам, включая сертификаты cGMP, FDA и EMEA. Эти сертификаты подтверждают эффективность устройства в химической, пищевой и фармацевтической промышленности.

Преимущества пластинчатых теплообменников

Пластинчатые теплообменники обеспечивают высокую тепловую эффективность, что снижает энергопотребление и затраты. Их конструкция позволяет легко разбирать теплообменники, поэтому очистка занимает меньше времени по сравнению с трубчатыми теплообменниками. Техническое обслуживание простое, и работники могут быстро восстановить работоспособность, очистив пластины. Сильная турбулентность внутри каналов помогает предотвратить образование накипи и поддерживает высокую скорость теплопередачи.

• Легко разбирается для чистки

• Процесс очистки быстрее по сравнению с трубчатыми теплообменниками.

• Упрощенное техническое обслуживание с помощью очистки пластин или CIP-мойки.

Пластинчатые теплообменники полностью рекуперируют отработанное тепло, что способствует экономии энергии. Высокие скорости сдвига предотвращают образование накипи, а очистка восстанавливает работоспособность с минимальным временем простоя. Эти характеристики делают их разумным выбором для отраслей промышленности, которым необходима повышенная эффективность и надежная теплопередача.

Совет: Пластинчатые теплообменники наиболее эффективны, когда требуется более высокая скорость теплопередачи и простота обслуживания.

Спиральные теплообменники

Спиральный дизайн

Спиральные теплообменники используют уникальную спиралевидную форму канала для потока жидкости. Эта конструкция выделяет их среди других теплообменников. Спиральные каналы направляют жидкость по непрерывной кривой, что способствует повышению теплопередачи. Такая форма канала обеспечивает постоянное движение жидкости и уменьшает количество зон замедления потока. Эти зоны, называемые «мертвыми зонами», могут вызывать проблемы в других конструкциях. Спиральная форма также способствует самоочищению устройства по мере прохождения жидкости. Это делает спиральные теплообменники разумным выбором для жидкостей с высокой концентрацией или склонных к засорению оборудования.

• Спиральные теплообменники имеют непрерывный спиралевидный поток, что повышает эффективность теплопередачи.

• Конструкция минимизирует застойные зоны и способствует самоочищению, что делает их эффективными для вязких и загрязняющих жидкостей.

• Противоточный режим работы повышает тепловую эффективность, а отсутствие прокладок увеличивает долговечность и упрощает техническое обслуживание.

Основные преимущества

Спиральные теплообменники обладают рядом важных преимуществ. Их конструкция максимизирует разницу температур между жидкостями, что приводит к лучшей теплопередаче. Спиральный поток создает турбулентность, поэтому отложения не образуются легко. Это означает меньшее засорение и меньшее количество остановок для очистки. Спиральные теплообменники хорошо работают со многими типами жидкостей и в различных отраслях промышленности. Они также экономят место, поскольку спиральная форма позволяет разместить большое количество жидкости.зона теплопередачив компактном корпусе. Самоочищающийся механизм и прочные материалы означают меньше технического обслуживания и более длительный срок службы. Многие компании отмечают, что такие устройства помогают снизить затраты в долгосрочной перспективе.

• Повышенная эффективность теплопередачи благодаря спиральному потоку.

• Превосходная устойчивость к загрязнению, поскольку турбулентность снижает образование отложений.

• Благодаря своей универсальности в применении, они подходят для многих отраслей промышленности.

• Компактная и эргономичная конструкция с большой площадью теплопередающей поверхности.

• Не требует особого ухода и отличается долгим сроком службы благодаря самоочищающейся и прочной конструкции.

• Экономически эффективная эксплуатация благодаря высокой производительности и сниженным требованиям к техническому обслуживанию.

Совет: Спиральные теплообменники — отличный вариант, когда жидкости липкие, грязные или могут вызывать засоры.

Наилучшие варианты использования

Спиральные теплообменники находят применение в различных отраслях промышленности. Их конструкция позволяет им справляться со сложными задачами, с которыми другие теплообменники могут не справиться. В таблице ниже показаны некоторые из наиболее эффективных вариантов применения и преимущества, которые они предоставляют:

Многие заводы используют спиральные теплообменники для химической обработки, поскольку они способны работать с агрессивными жидкостями и обеспечивать бесперебойную работу. Предприятия пищевой промышленности предпочитают их, потому что они устойчивы к загрязнению и поддерживают высокую скорость теплопередачи. Системы рекуперации энергии выигрывают от их небольших размеров и высокой производительности.

Воздушные теплообменники

Как работают теплообменники с воздушным охлаждением

Воздушные теплообменники используют силу воздуха для охлаждения жидкостей без воды. Они основаны на простом, но эффективном процессе. Вот как они работают:

1. Нагретая технологическая жидкость поступает в трубки или пластины внутри теплообменника.

2. Жидкость начинает передавать тепло металлическим поверхностям.

3. Вентиляторы затягивают наружный воздух и перемещают его над нагретыми поверхностями.

4. Воздух поглощает тепло, охлаждая находящуюся внутри жидкость.

5. Система выводит теплый воздух через вентиляционные отверстия.

6. Датчики проверяют температуру и регулируют работу вентиляторов для поддержания стабильного охлаждения.

7. Охлажденная жидкость покидает теплообменник и готова к следующему этапу.

Этот процесс обеспечивает бесперебойную работу системы и помогает контролировать температуру во многих отраслях промышленности.

Преимущества воздушного охлаждения

Воздушные теплообменникиОни обладают рядом важных преимуществ. Для охлаждения им не требуется вода, что делает их идеальными для мест, где вода дефицитна или дорога. Эти устройства также помогают компаниям экономить деньги и защищать окружающую среду за счет сокращения потребления воды. Их можно установить практически где угодно, поскольку им не требуется водоснабжение. Конструкция упрощает установку и техническое обслуживание, поэтому работники тратят меньше времени на настройку и ремонт. Многие модели являются модульными и масштабируемыми, что означает, что они могут расти вместе с потребностями компании.

Совет: Теплообменники с воздушным охлаждением представляют собой экологичное решение для отраслей промышленности, стремящихся снизить затраты на воду и упростить техническое обслуживание.

Сценарии применения

Воздушные теплообменники хорошо подходят для многих ситуаций. Они наиболее эффективны в регионах с ограниченными водными ресурсами или строгими правилами водопользования. Заводы в засушливых регионах часто выбирают эти устройства, чтобы избежать высоких счетов за воду. Электростанции и нефтеперерабатывающие заводы используют их для охлаждения технологических жидкостей без добавления дополнительных систем водоснабжения. Центры обработки данных и системы отопления, вентиляции и кондиционирования воздуха также полагаются на конструкции с воздушным охлаждением для обеспечения безопасности и эффективности оборудования.

Воздушные теплообменники помогают многим отраслям промышленности обеспечить надежную передачу тепла, одновременно экономя воду и энергию.

Двухтрубные и трубчато-трубные теплообменники

Двухтрубная конструкция

Двухтрубные теплообменники используют две концентрические трубки. Одна жидкость протекает по внутренней трубке, а другая перемещается в пространстве между трубками. Такая конструкция обеспечивает разделение жидкостей и эффективную передачу тепла. Инженеры часто выбирают двухтрубные теплообменники для задач, требующих высокой надежности и безопасности. Конструкция включает две параллельные трубные решетки на обоих концах пучка трубок. Эти решетки создают двойной герметизирующий барьер, который помогает предотвратить утечки. В случае утечки жидкость остается в пространстве между трубными решетками. Рабочие могут быстро обнаружить утечки, поскольку пространство вентилируется для облегчения обнаружения. Каждая трубка крепится механическим расширением или сваркой, что повышает долговечность и надежность.

Особенности трубки в трубке

Трубчатые теплообменники внешне похожи, но имеют некоторые отличия. В них используется одна трубка внутри другой, при этом жидкости текут в противоположных направлениях. Такая противоточная конструкция повышает эффективность теплопередачи. Трубчатые теплообменники хорошо работают с жидкостями высокой вязкости или содержащими частицы. Гладкие внутренние поверхности предотвращают засорение и облегчают очистку. Во многих отраслях промышленности трубчатые теплообменники используются для нагрева или охлаждения густых жидкостей, суспензий или жидкостей с твердыми частицами.

Уникальные преимущества

Как двухтрубные, так и трубчатые теплообменники обладают уникальными преимуществами. Двухтрубные теплообменники обеспечивают дополнительную безопасность благодаря двойному уплотнению и системам обнаружения утечек. Они подходят для применений, где смешивание жидкостей исключено, например, на химических или фармацевтических заводах. Трубчатые теплообменники работают с жесткими жидкостями и в суровых условиях. Их конструкция обеспечивает эффективную передачу тепла даже при работе со сложными жидкостями. Эти теплообменники подходят для задач, требующих надежной работы и простоты обслуживания.

Совет: При выборе между двухтрубными и трубчатыми теплообменниками учитывайте тип рабочей жидкости, а также необходимость предотвращения утечек или простоты очистки.

Регенеративные теплообменники

Регенеративная работа

Регенеративные теплообменникиПринцип работы теплообменника заключается в аккумулировании тепла из одного потока и последующем его высвобождении в другой. В нем используются специальные материалы, которые поглощают тепло от горячих жидкостей и возвращают его более холодным жидкостям. Этот процесс происходит циклически. Теплообменник переключается между поглощением и высвобождением тепла. Такая конструкция помогает максимизировать теплопередачу между двумя потоками. Такие теплообменники часто используются в системах, где важна экономия энергии. Цикл обеспечивает постоянное движение тепла и повышает эффективность процесса.

А вы знали? Регенеративные теплообменники способны рекуперировать больше тепла, чем многие другие конструкции, поскольку в них используются материалы для аккумулирования тепла.

Особые преимущества

Регенеративные теплообменники выделяются своей способностью рекуперировать энергию. В них используются теплоаккумулирующие материалы для поглощения тепла из отходов и его высвобождения там, где это необходимо. Этот метод позволяет им достигать более высоких показателей рекуперации тепла, чем теплообменники непрерывного действия. Этот процесс повышает энергоэффективность и помогает компаниям снижать затраты. Эти теплообменники также улучшают теплопередачу, поддерживая высокую разницу температур в каждом цикле. Такая конструкция снижает потери энергии и способствует устойчивому развитию.

Типичные приложения

Регенеративные теплообменники используются во многих отраслях промышленности. Их способность рекуперировать тепло и повышать эффективность делает их популярными там, где экономия энергии имеет первостепенное значение.

• Применение солнечной и биомассовой энергии

• Химический, энергетический и производственный секторы

• Фармацевтический сектор и сектор центров обработки данных

• Системы отопления, вентиляции и кондиционирования воздуха

• Промышленные процессы

• Производство энергии

• Применение в морской отрасли

• Автомобильная промышленность

В солнечных и биоэнергетических системах используются регенеративные теплообменники для улавливания и повторного использования тепла. Химические заводы и электростанции полагаются на них для эффективной теплопередачи. Центры обработки данных и системы отопления, вентиляции и кондиционирования воздуха получают выгоду от их энергосберегающих характеристик. Морская и автомобильная промышленность также используют эти теплообменники для повышения производительности и сокращения отходов.

Совет: Регенеративные теплообменники помогают компаниям экономить энергию и деньги, одновременно способствуя более экологичным производственным процессам.

Сравнительная таблица типов теплообменников

Краткий обзор преимуществ

Выбор подходящего теплообменника может показаться непростым делом. Каждый тип имеет свои преимущества. Люди часто обращают внимание на то, насколько хорошо устройство справляется с передачей тепла, насколько легко его обслуживать и сколько это будет стоить в долгосрочной перспективе. Давайте рассмотрим основные типы и сравним их характеристики.

Ищете быстрый способ сравнить предложения? Ознакомьтесь с таблицами ниже, чтобы получить краткий обзор того, что предлагает каждый обменник.

Ключевые показатели эффективности теплообменников

Краткая справочная таблица: эффективность, техническое обслуживание и стоимость.

• Пластинчатые теплообменникиОни отличаются компактными размерами и высокой эффективностью теплопередачи.

• Кожухотрубные установки лучше всего подходят для работы под высоким давлением, но требуют больше места и обслуживания.

• Спиральная конструкция предотвращает образование отложений и поддерживает стабильную скорость теплопередачи.

• Модели с воздушным охлаждением экономят воду и обеспечивают легкий доступ для очистки.

• Двухтрубные и трубчатые конструкции обеспечивают надежную работу и простоту технического обслуживания.

• Регенеративные теплообменники помогают компаниям рекуперировать энергию и снижать затраты.

Совет: При сравнении вариантов обращайте внимание на эффективность теплопередачи, простоту очистки и долгосрочную стоимость. Правильный выбор зависит от потребностей вашего технологического процесса и имеющегося пространства.

Выбор подходящего теплообменника

Факторы отбора

Выбор подходящего теплообменника может показаться сложной задачей, но, разбив ее на составляющие, процесс становится проще. Каждое применение имеет свои особенности, поэтому перед принятием решения следует учитывать несколько ключевых факторов. Тип рабочей среды, температурный диапазон и доступное пространство играют важную роль. Для некоторых рабочих сред требуются специальные материалы для предотвращения коррозии, в то время как другие требуют прочной конструкции, способной выдерживать высокое давление.

В таблице приведены основные факторы, которые следует учитывать при выборе теплообменника:

Также следует учитывать простоту очистки и обслуживания теплообменника. Например, пластинчатые теплообменники часто позволяют быстро проводить очистку, что экономит время и деньги. Правильный выбор будет зависеть от конкретной задачи, типа рабочей жидкости и имеющегося пространства.

Совет: Всегда подбирайте теплообменник в соответствии с самыми жесткими требованиями вашего технологического процесса, а не только со средними условиями.

Шанхайские решения для пластинчатых теплообменников

Компания Shanghai Plate Heat Exchanger предлагает широкий спектр решений для различных отраслей промышленности. Их продукция включает в себя всё: от стандартных пластинчатых теплообменников до современных сварных конструкций. Каждый теплообменник изготавливается с учётом надёжной теплопередачи и длительного срока службы.

Вот краткий обзор их ассортимента продукции и того, где каждый продукт наиболее уместен:

Компания Shanghai Plate Heat Exchanger помогает клиентам выбрать подходящий теплообменник для их нужд. Их команда понимает сложности теплопередачи в сложных условиях. Они рекомендуют решения, которые обеспечивают баланс между эффективностью, долговечностью и стоимостью. Благодаря их опыту компании могут найти оптимальное решение для любого применения.

Теплообменники бывают разных типов, каждый из которых имеет свои преимущества. Правильный подбор теплообменника для конкретной задачи обеспечивает реальные выгоды:

• Поддержание оптимальной температуры обеспечивает безопасность оборудования.

• Повышение энергоэффективности позволяет экономить ресурсы.

• Продление срока службы оборудования защищает инвестиции.

• Улучшение производственных процессов повышает качество продукции.

Компания Shanghai Plate Heat Exchanger предлагает экспертные консультации и передовые решения. Их команда оказывает поддержку клиентам на всех этапах — от проектирования до монтажа.

Часто задаваемые вопросы

Каково основное назначение теплообменника?

Теплообменник передает тепло от одной жидкости к другой без их смешивания. Это помогает регулировать температуру в машинах, на заводах и в домах.

Как выбрать подходящий тип теплообменника?

Следует учитывать тип рабочей среды, температуру и занимаемое пространство. Каждый тип лучше всего подходит для определенных задач. Специалисты компании Shanghai Plate Heat Exchanger помогут с выбором.

Могут ли пластинчатые теплообменники работать с загрязненными или густыми жидкостями?

Да!Теплообменники с широким зазором, сварные пластинчатыеПластинчатые теплообменники производства Shanghai Plate Heat Exchanger хорошо работают с жидкостями, содержащими твердые частицы или волокна. Широкие каналы предотвращают засорение.

Почему в промышленности предпочитают пластинчатые теплообменники со сварными швами?

Такие теплообменники востребованы в различных отраслях промышленности, поскольку они работают при высоком давлении и температуре. Сваренная конструкция обеспечивает меньшее количество утечек и меньшие затраты на техническое обслуживание.

Как часто следует чистить теплообменник?

Способ очистки зависит от используемой жидкости и режима эксплуатации. Многие пластинчатые теплообменники легко поддаются очистке. Регулярные проверки обеспечивают бесперебойную работу системы.
