что такое теплообменник

AТеплообменник Это специализированное оборудование, предназначенное для облегчения передачи тепла из одной жидкости в другую.Этот механизм имеет основополагающее значение для поддержания температурного баланса в различных системах, гарантируя оптимальную работу машин и процессов.Отсутствие эффективного теплообмена может привести к перегреву, потерям энергии и потенциальным отказам системы.

Использование теплообменников в промышленности и повседневной жизни

За пределами индустриальных комплексов, Промышленные теплообменники Они пронизывают наше повседневное существование.От радиаторов, обогревающих наши дома, до холодильных систем, сохраняющих нашу еду, эти устройства являются неотъемлемой частью.В промышленности они являются ключевыми элементами в электростанциях, химических технологических блоках и производственных линиях, подчеркивая их повсеместное присутствие и значение.

Передача тепла в теплообменниках

Принципы работы ofтеплообменникs

Эффективность теплообменника зависит от трех основных механизмов теплопередачи:

ПроводениеЭто относится к прямой передаче тепла через материал или между материалами в контакте.В теплообменниках проводимость происходит через стенки, разделяющие две жидкости.

Конвекция: Это включает в себя движение тепла из-за массового движения жидкостей.Это может быть естественным, вызванным различиями плотности, или принудительным, вызванным внешними средствами, такими как насосы или вентиляторы.

радиацияПередача тепла через электромагнитные волны.Хотя он менее доминирует в теплообменниках, он может играть роль в высокотемпературных приложениях.

Ключевые соображения для эффективного теплообмена

Достижение оптимальной теплопередачи требует тщательного проектирования:

Выбор материаловМатериалы с высокой теплопроводностью повышают скорость теплопередачи.Кроме того, коррозионно-стойкие материалы продлевают срок службы обменника.

Оптимизация поверхностиМаксимальная площадь поверхности в контакте с жидкостями облегчает большую теплопередача.Это можно достичь с помощью расширенных поверхностей, таких как плавники.

Flow ArrayОтносительное движение двух жидкостей - противопотока, параллельного потока или перекрестного потока - влияет на температурные градиенты и, следовательно, на эффективность теплопередачи.

What are the ГлавнаяТипы теплообменников

Оболочки и трубные теплообменники:

Содержащие серию труб, заключенных в цилиндрическую оболочку, оболочки и трубки теплообменники славятся своей долговечностью и универсальностью.Одна жидкость проходит через трубки, а другая течет вокруг них внутри оболочки.Эта конструкция умеет обрабатывать приложения высокого давления и широко используется в таких отраслях промышленности, как нефтехимическая переработка и производство электроэнергии.

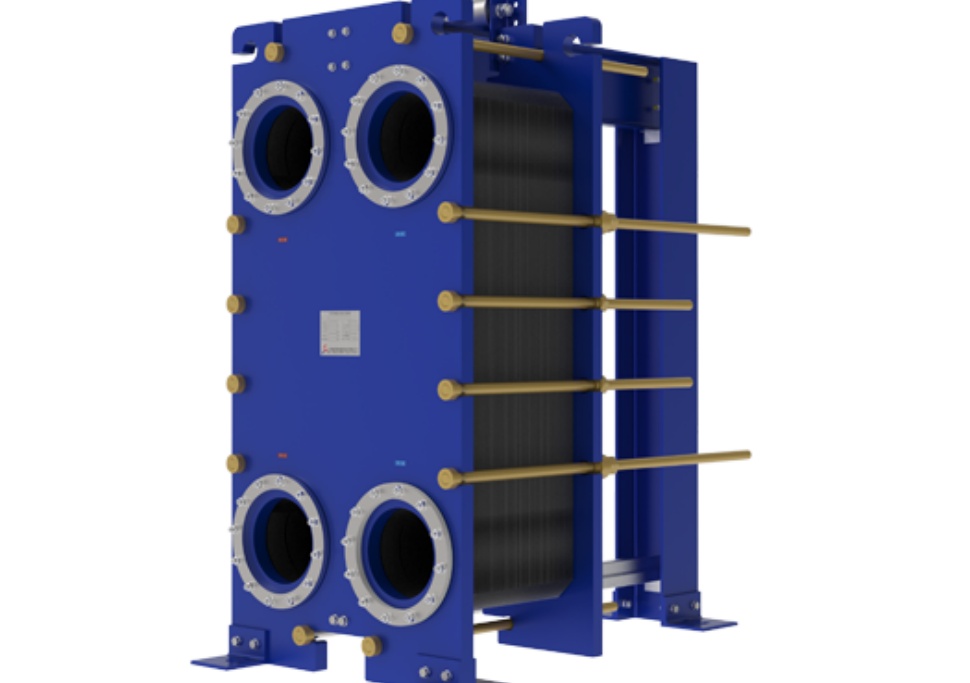

Пластинный теплообменник:

Компактная эффективность для тесных пространств

Пластинные теплообменники (PHEs) достигают компактной эффективности посредством сложенных гофрированных пластин, создающих плотные каналы жидкости.Турбулентный поток от шаблонов пластины увеличивает теплопередача в 3 - 5 раз, уменьшая потребности в пространстве.Модульная конструкция позволяет регулировать емкость путем добавления / удаления пластин без расширения площади.Их объем на 90% меньше, чем типы оболочки и трубки, идеально подходит для узких пространств в ОВК, судах или заводах.Легкие материалы (например,нержавеющая сталь) еще больше повышает пространственную экономию.

Как пластины оптимизируют теплопередачу

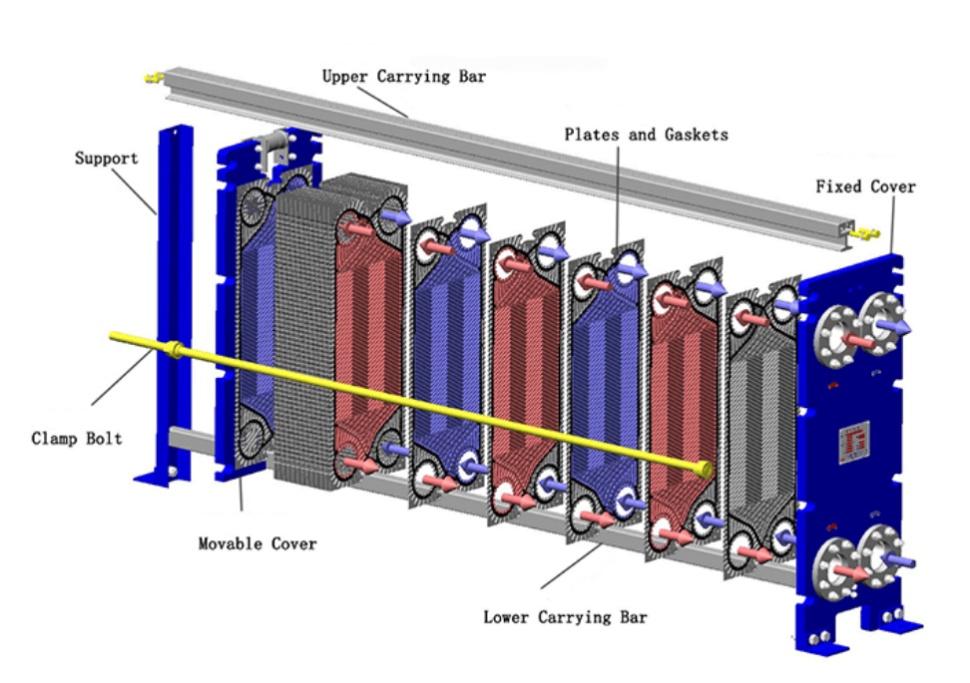

PHE (plate heat exchanger)состоит из нескольких тонких гофрированных пластин, сложенных вместе, создающих чередующиеся каналы для потока жидкости.Гофрины вызывают турбулентность, повышают коэффициенты теплопередачи и обеспечивают эффективный теплообмен в компактном пространстве.

Уборка и эксплуатационные преимущества

Модульная природапластинные теплообменники позволяет легко демонтировать, облегчая простоту очистки и обслуживания.Такая конструкция минимизирует время простоя и обеспечивает постоянную эксплуатационную эффективность.

От переработки пищевых продуктов до систем HVAC

Их компактная конструкция и высокая эффективность делаюттеплообменники с прокладками Идеально подходит для применения, где пространство ограничено, например, в предприятиях по переработке пищевых продуктов и системах HVAC.Они особенно предпочитаются в отраслях промышленности, требующих строгих стандартов гигиены из-за их легкости очистки.

Пластинный и оболочки теплообменник:

Сочетая дизайн пластины и оболочки, этот тип встраивает сварные пластины в цилиндрическую оболочку.Он обеспечивает компактность пластичных обменников с давлением сопротивления корпуса и трубки.Жидкости протекают через каналы пластины и пространство боковой оболочки, обеспечивая высокую тепловую эффективность и давление обработки до 80 бар.Применения включают в себя районное отопление, переработку нефти и газа, а также системы высокого давления.Их гибридная конструкция уменьшает загрязнение и принимает тепловое расширение, но имеет более высокую стоимость.Техническое обслуживание является сложным из-за сварной структуры, хотя они превосходят традиционные типы в сложных условиях.

Термообменник трубки с Finned Tube:

Обменники с плавниками усиливают теплопередача между жидкостями и газами, прикрепляя плавники к наружной поверхности труб.Плавники увеличивают площадь поверхности, компенсируя низкую теплопроводность газов.Они широко используются в кондиционерах воздуха, автомобильных радиаторах и аэрокосмических системах охлаждения.Вынужденная конвекция (например,Вентиляторы) часто применяются для улучшения теплопередачи на газовой стороне.Такие материалы, как алюминиевые плавники с медными трубками, обеспечивают баланс проводимости и стоимости.Хотя эффективно для газо-жидкостного теплообмена, загрязнение на поверхностях плавников может снизить эффективность со временем.Они менее компактны, чем пластичные обменники, но превосходят сценарии, требующие воздуха или газа в качестве одного из сред.

Теплообменники с воздушным охлаждением

Используя окружающий воздух в качестве охлаждающей среды, теплообменники с воздушным охлаждением устраняют потребность в воде, что делает их экологически устойчивыми и экономичными.Они состоят из плавниковых труб и вентиляторов, которые усиливают конвективную теплопередача.Обычно используемые на электростанциях и нефтехимической промышленности, эти обменники особенно выгодны в регионах, где водные ресурсы дефицитны.

Двухтрубочные теплообменники:

Также известные как теплообменники волосных прячек, двойные трубные конструкции имеют одну трубу, вложенную в другую.Одна жидкость протекает через внутреннюю трубу, в то время как другая циркулирует в кольцевом пространстве между двумя трубами.Эта простая конструкция экономична и подходит для приложений с более низкими требованиями к теплопередаче.Его модульность позволяет легко установить и масштабировать.

Сравните производительность, обслуживание и стоимость

Различия в эффективности теплопередачи и эксплуатационной эффективности

Каждый тип теплообменника обладает различными характеристиками эффективности.

Оболочки и трубные обменники отличаются способностью справляться с высокими давлениями и температурами, что делает их подходящими для тяжелых применений.

Пластинные обменники, с их высоким соотношением площади поверхности к объему, обеспечивают превосходные скорости теплопередачи в компактных конструкциях.

Обменники с воздушным охлаждением обеспечивают независимость от источников воды, в то время как обменники с двойной трубой обеспечивают простоту и надежность для более мелких операций.

Обслуживание

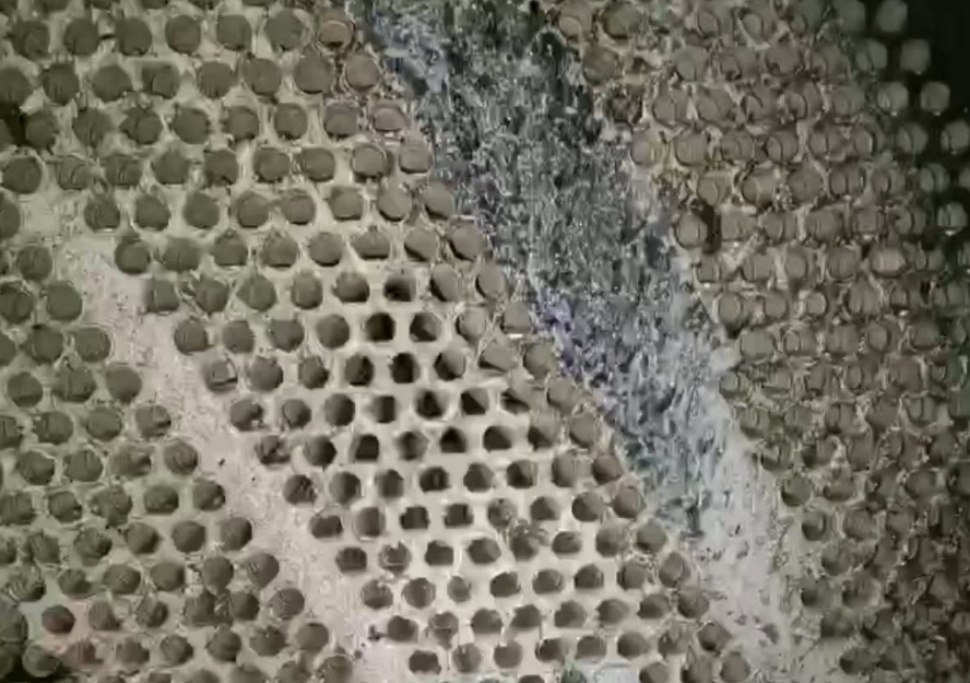

Накопление нежелательных материалов на теплопередающих поверхностях может ухудшить производительность и увеличить эксплуатационные расходы.Оболочки и трубные обменники могут нуждаться в периодической очистке для устранения загрязнения, особенно в трубках.Пластинные теплообменники, хотя их легче очистить, могут потребовать замены уплотнителей со временем.Выбор материалов играет решающую роль в смягчении коррозии и продлении срока службы обменника.

Стоимость и монтаж

Первоначальные инвестиции и затраты на установку варьируются в зависимости от типов обменников.

Оболочки и трубные обменники могут повлечь за собой более высокие первоначальные затраты, но предлагают долгий срок службы в требовательных средах.

Пластинные теплообменники обеспечивают экономию затрат с точки зрения пространства и технического обслуживания, но могут иметь ограничения в отношении пороговых значений давления и температуры.

Обменники с воздушным охлаждением могут снизить эксплуатационные расходы за счет устранения потребления воды, в то время как обменники с двумя трубами предлагают экономичные решения для конкретных приложений.

Выбор правильного теплообменника

Соответствие свойств жидкости и рабочих условий с типом обменника

В процессе выбора должны учитываться такие характеристики жидкости, как вязкость, коррозионность и диапазоны температур.Например, высоковязкие жидкости могут извлечь выгоду из надежной конструкции обменников с оболочкой и трубкой, в то время как не коррозионные жидкости с низкой вязкостью могут хорошо подходить для пластичных обменников.

Отдельные требования отрасли:

Различные отрасли промышленности предъявляют уникальные требования к производительности теплообменников.Химическая обработка может потребовать материалов, устойчивых к агрессивным веществам, в то время как промышленность пищевых продуктов и напитков придает приоритет гигиене и легкости очистки.Системы ОВК часто предпочитают компактные, эффективные конструкции, а установки по выработке электроэнергии нуждаются в обменниках, способных справиться с высокими тепловыми нагрузками.

Финальная мышлениеhts

Всестороннее понимание четырех основных типов теплообменников - оболочки и трубки, пластины, пластины и оболочки, трубки с плавниками, воздушно-охлаждаемые и двойные трубы - показывает, что каждый из них обладает отличительными характеристиками, адаптированными для конкретных приложений.

Оболочки и трубные обменники высоко оцениваются за их надежность и способность справляться с сценариями высокого давления и высоких температур, что делает их незаменимыми в таких отраслях промышленности, как нефтехимическая переработка и электроэнергия.

Пластинные теплообменники, с их компактной и эффективной конструкцией, идеально подходят для применения, где пространство ограничено и требуется быстрая тепловая реакция, например, в системах ОВК и пищевой обработки.

Теплообменники с воздушным охлаждением предлагают экологически безопасное решение, используя окружающий воздух для охлаждения, тем самым сберегая воду и снижая эксплуатационные расходы, что особенно выгодно в засушливых регионах или в тех случаях, когда водные ресурсы ограничены.

Двухтрубные теплообменники, характеризующиеся своей простотой и экономичностью, хорошо работают в мелких операциях или там, где требования к процессу просты и не требуют сложных решений для теплообмена.
