Почему выбирать полностью сварный пластинный теплообменник HT-BLOC?

Современные промышленные операции постоянно требуют повышения эффективности, надежности и безопасности, особенно при управлении тепловыми процессами в экстремальных условиях.Процессы в различных секторах, от химического производства до производства электроэнергии, работают в все более сложных условиях, подталкивая границы температуры, давления и совместимости жидкостей. HT-блокПолностью сварный пластинный теплообменник - это одно из таких решений, которое выделяется, обеспечивая выдающуюся оперативную целостность даже в самых суровых условиях.

Чем отличается полностью сварный PHE HT-Bloc?

Традиционныйпластичные теплообменники (PHEs) используют прокладки для уплотнения между пластинами.Хотя эти конструкции эффективны в стандартных условиях, они по своей сути ограничивают производительность при повышенных давлениях или температурах и могут деградировать в химически суровой среде.В отличие от этого, HT-Bloc использует полностью сварную пластиновую конструкцию, используя лазерную или плазменную сварку для скрепления металлических пластин без прокладки внутри теплопередающего комплекта.

Как собрать полностью сварный пластичный теплообменник?

Пакет пластин формируется путем сварки определенного количества пластин, затем его монтируют в раму, которая конфигурируется четырьмя угловыми балками, верхней и нижней пластинками и четырьмя боковыми крышками. HT-BlokСварный пластинный теплообменник Использует взаимозаменяемые компоненты и стандартизированные модули, что позволяет легко настроить и масштабировать.Эта модульность гарантирует, что теплообменники HT-Bloc могут быть адаптированы для удовлетворения конкретных промышленных требований, повышая как производительность, так и надежность.

Сварный блок теплообменник (HT-Bloc) VS уплотненный PHE

Эффективность теплопередачи

Помимо своих преимуществ,Полностью сваренный ПХ Отличительная в тепловой производительности.Его дизайн пластины максимизирует контакт поверхности между жидкостями и металлом, а чередующиеся каналы стимулируют турбулентный поток даже при относительно низких скоростях.

Большинство полностью сварных конструкций используют противоточную схему потока, где горячие и холодные жидкости течат в противоположных направлениях через их соответствующие смежные каналы.Эта конфигурация является термодинамически оптимальной, максимизируя среднюю температурную разницу (LMTD) по всей длине теплообменника и обеспечивая очень близкие температурные подходы - то есть температура выхода нагретой жидкости может быть очень близка к температуре входа нагревающей жидкости, что означает высокую тепловую эффективность.

Это позволяет полностью сварному пластиновому теплообменнику достичь заметно высоких коэффициентов теплопередачи, часто значительно превосходящих коэффициенты традиционных оболочек-трубок для данной задачи и площади.Эта способность интенсификации процесса позволяет создавать меньшее и более легкое оборудование, экономия ценного пространства на заводе и потенциально уменьшая потребности в структурной поддержке.

Общее применение полностью сварного пластичного теплообменника.

HT-Bloc предназначен для обработки высокосложных жидкостей и сред.Его надежность и бестечные характеристики делают его подходящим для различных отраслей промышленности:

Нефть & Газ:

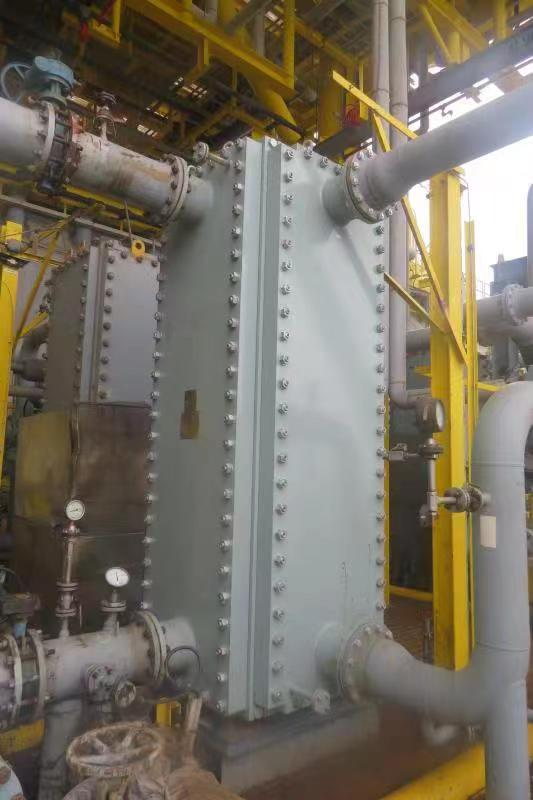

Офшорная обработка, где пространство ограничено

Охлаждение газа высокого давления и конденсата

Коррозионная и кислый газная изоляция

Химическая переработка:

Обработка кислот (например, H2SO4, HCl), растворители и каузические вещества

Минимизация проблем перекрестного загрязнения и совместимости уплотнений

Выработка электроэнергии:

Вспомогательные системы рекуперации паров и конденсата

Промышленное охлаждение:

Системы аммиака или CO2, работающие под высоким давлением

Применения с опасными хладагентами, критически важные для безопасности

Морская и оффшорная:

Компактные системы охлаждения морской водой

Высокая коррозионная стойкость с вариантами титановой пластины

Часто задаваемые вопросы.

Вопрос 1: Могут ли полностью сварные пластинные теплообменники HT-Bloc использоваться с горюче-опламеняющимися или токсичными жидкостями?
А: Абсолютно.Полностью сварная конструкция обеспечивает исключительное удержание опасных жидкостей.

Вопрос 2: Подходит ли полностью сварный пластичный теплообменник для модернизации существующих систем?
Ответ: Да, благодаря его компактному дизайну и настраиваемым вариантам подключения.

Q3: Каковы интервалы очистки?
A: Это зависит от вашего процесса.Установки с чистыми жидкостями могут пройти месяцы или даже годы без очистки.

Техническое обслуживание полностью пластичного теплообменника

Хотя устройства HT-Bloc устраняют техническое обслуживание, связанное с уплотнениями, они все еще требуют регулярного ухода для сохранения эффективности теплопередачи.Наиболее эффективным методом является уборка на месте (CIP), которая предлагает:

Неинвазивная очистка без демонтажа,

Подготовка индивидуальных химических составов на основе типа загрязнения,

Более короткие сроки простоя по сравнению с механической очисткой.

Для особенно тяжелых погрузок, некоторыетеплопередача блочного типа В конструкциях имеются открывающиеся панели для ограниченного механического доступа, что позволяет очистить струями высокого давления при необходимости.

Советы: регулярно контролируйте падение давления и температурный разрыв, чтобы обнаружить загрязнение на раннем этапе и планировать активные циклы очистки.

Анализ затрат на жизненный цикл между уплотненным ПЭ и полностью сварным ПЭ

В то время как полностью сварные обменники требуют более высоких начальных капиталовложений, их преимущества в жизненном цикле часто приводят к более низкой совокупной стоимости владения.

ПЭ с уплотнениями: более низкий начальный капитал, но более высокие расходы на эксплуатацию и обслуживание из-за закупки уплотнений и пунктов отключения для технического обслуживания.Периодическая реконструкция может снизить расходы, но частые замены уплотнителей при суровых эксплуатационных условиях могут повысить расходы на жизненный цикл.

Полностью сварные ПХЭ: более высокие первоначальные затраты и капиталоемкость при замене, но минимальное техническое обслуживание снижает эксплуатационные расходы.В тех случаях, когда утечка или сбой уплотнения являются критическими рисками, общая стоимость владения может быть ниже, несмотря на необходимость замены.

Исключительная надежность HT-Bloc особенно хорошо работает при непрерывной работе.

Заключение:

Полностью сварный пластинный теплообменник HT-Bloc - это не просто компонент, это стратегический актив для промышленных процессов, требующих надежности, безопасности и эффективности в самых суровых тепловых условиях.

Если ваш процесс требует исключительного теплового контроля в сложных условиях, использование преимуществ технологии теплообменника сварных пластинок является ключом к повышению эффективности и надежности.Мы приглашаем вас изучить подробные спецификации наших сварных пластиновых теплообменников HT-Bloc и TP сварных пластиновых теплообменников и сварных пластиновых теплообменников с широким зазором, или обратиться к нашим специалистам в области теплотехники сегодня для консультации о том, как эти решения могут оптимизировать ваши конкретные операции.
