Почему пластичные теплообменники необходимы для морских энергетических систем

Пластинные теплообменники являются важными компонентами морских энергетических систем, предлагая передовые решения для уникальных проблем морской среды.Например, они помогают эффективно поддерживать оптимальные температуры для предотвращения образования гидратов и блокировки трубопровода.

Специализированные конструкции, такие какСварный пластинный теплообменник andПечатные схемы теплообменника Используйте прочные материалы, чтобы противостоять коррозии и выдержать сложные условия, обнаруженные на море.Компактная и модульная конструкция этих типов пластинных теплообменников делает их идеальными для платформ, где пространство является премиум-класса.

Вызовы морской среды

Ограниченное пространство и ограничения веса

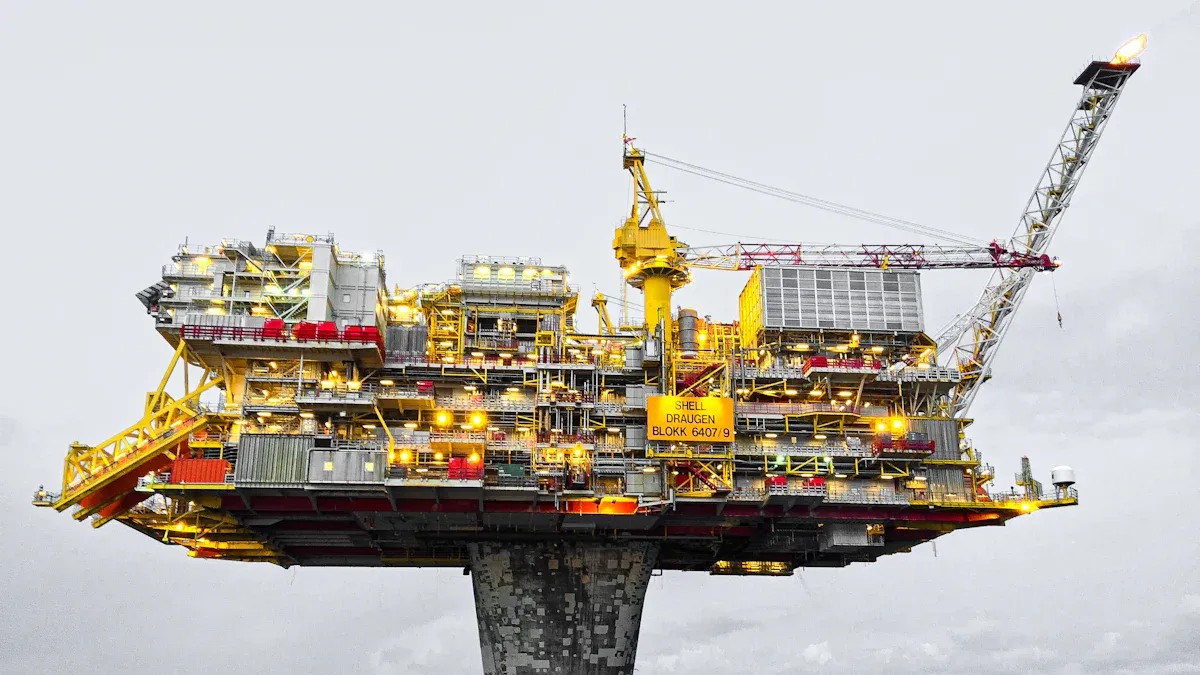

Офшорные энергетические площадки Работает в строгих ограничениях пространства и веса.Каждый элемент оборудования должен вписываться в компактную площадь и вносить минимальный вес в общую структуру.Эти ограничения вытекают из необходимости сокращения затрат на строительство платформы и обеспечения возможности использования меньших, более экономичных буровых установок, особенно в глубоководных или маргинальных месторождениях.К числу ключевых факторов относятся:

· Уменьшение веса установки напрямую снижает вес платформы, при этом каждый фунт, сэкономленный на установке, переводится на три-пять фунтов меньше на платформе.

· Оборудование, такое как мачты и краны, стало более легким и компактным, вписывающимся в ограниченное пространство палубы и мощность крана.

Модульные компоненты теперь заменяют более громоздкие традиционные системы, что позволяет упростить монтаж и транспортировку.

Оборудование для грязевой системы, включая насосы и резервуары, разработано для максимальной эффективности при меньшем количестве пространства.

Новые инновации стимулируют спростеплообменники нефти и газа Они обеспечивают высокую производительность без добавления ненужного объема или веса.

Коррозионные морские условия

Морская среда подвергает оборудование воздействию ряда агрессивных факторов, которые ускоряют коррозию.В нижеследующей таблице резюмируется, каким образом морские условия способствуют коррозии в морских системах:

Эти факторы требуют использования передовых материалов и защитных стратегий во всех областях.Морской теплообменник designs.

Требования к высокой эффективности

Офшорные энергетические системы требуют теплообменники для топливного масла Они отвечают строгим стандартам эффективности.Операторы ожидают эффективность теплопередачи от 80% до 95%, с усовершенствованными конструкциями пластин, которые уменьшают загрязнение и поддерживают длительные интервалы обслуживания.Современные теплообменники, такие как те, которыеТехнологии Smart Eye, оптимизировать распределение потока и тепловое соответствие.Эти инновации помогают снизить потребление энергии, минимизировать потребности в техническом обслуживании и обеспечить соответствие отраслевым нормам, таким как ASME, API и TEMA.Соответствуя этим стандартам высокой эффективности, оффшорные платформы достигают надежной производительности и экономии эксплуатационных затрат.

Вопросы технического обслуживания и доступности

Морские энергетические платформы сталкиваются с уникальными проблемами технического обслуживания и доступности.Срокие морские условия, ограниченное пространство и правила безопасности затрудняют рутинное обслуживание.Оборудование должно работать надежно с минимальным вмешательством, так как незапланированные простои могут привести к значительным финансовым потерям.

Газ Пластинные теплообменники предлагает несколько преимуществ в этом контексте:

· Модульное строительство: Инженеры проектируют пластичные теплообменники с модульными компонентами.Это позволяет техникам быстро демонтировать, осмотреть и очистить устройства.Они могут заменить отдельные пластины, не снимая всю систему.

· Compact Footprint: Компактная конструкция обеспечивает легкий доступ в тесных пространствах.Технические бригады могут добраться до агрегатов и обслуживать их без обширного демонтажа окружающего оборудования.

· Упрощенная чистка: Пластинные теплообменники поддерживают простые процедуры очистки.Операторы могут использовать системы очистки на месте (CIP) или методы ручной очистки.Это позволяет сократить время и рабочую силу, необходимую для обслуживания.

· Сокращение DowntimeБыстрый доступ и простое обслуживание минимизируют перебои в работе.Офшорные платформы получают выгоду от более высокой доступности оборудования и повышенной производительности.

Совет: Регулярная проверка и очистка пластичных теплообменников помогают поддерживать оптимальную производительность и продлить срок службы оборудования.

В следующей таблице показаны основные характеристики технического обслуживания пластичных теплообменников по сравнению с традиционными теплообменниками:

Техники, работающие на офшорах, ценят доступность и удобный дизайноффшорные phes.Эти функции гарантируют, что задачи технического обслуживания остаются управляемыми, даже в сложной морской среде.В результате, оффшорные операторы испытывают меньше сбоев и поддерживают стабильное производство энергии.

Основные преимущества пластиныТипТеплообменники

Компактный и легкий дизайн

Офшорные энергетические платформы требуют оборудования, которое вписывается в тесные пространства и добавляет минимальный вес.Пластинные теплообменники отвечают этим требованиям благодаря их инновационному укладке тонких гофрированных пластин.Такая конструкция уменьшает общую площадь по сравнению с традиционными оболочками и трубками, даже если оба обеспечивают одинаковую поверхность теплопередачи.

Например, a компактный интегрированный разделитель Система теплообменника и теплообменника может весить значительно меньше, чем традиционная версия с корпусом и трубкой.В некоторых морских циклах парового дна инженеры достигли снижения веса на 38% - 52% за счет оптимизации конструкции и использования передовых материалов.

Высокая эффективность передачи тепла

Пластинные теплообменники обеспечивают выдающиеся тепловые характеристики, которые необходимы для морских энергетических систем.Гофрированные пластины создают турбулентность по мере прохода жидкостей, увеличивая скорость теплопередачи.Такая конструкция позволяет более близко подходить к температуре между жидкостями, максимизируя восстановление энергии и минимизируя потери.

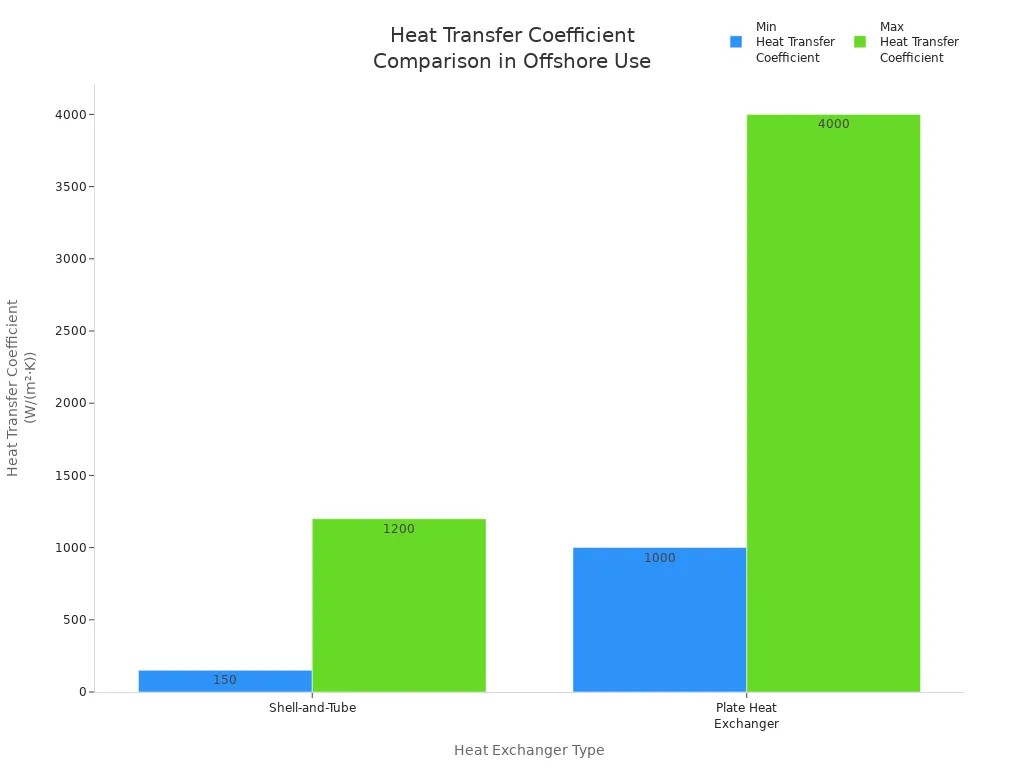

В следующей таблице сравниваются коэффициенты теплопередачи различных типов теплообменников, обычно используемых на море:

Пластинные теплообменники могут достигать коэффициентов теплопередачи до пяти раз выше, чем конструкции с корпусом и трубкой.Исследования также показывают, что использование передовых рабочих жидкостей, таких как наножидкости, может дополнительно повысить эффективность более чем на 36%.Эти функции позволяют морским операторам выполнять строгие задачи по эффективности, снижать энергопотребление и поддерживать надежную производительность в сложной морской среде.

Гибкость материала для коррозионной стойкости

Производители разрабатывают пластичные теплообменники с широким спектром материалов, чтобы соответствовать конкретным требованиям процесса и экологическим угрозам.Наиболее распространенные варианты включают:

· Нержавеющая стальТакие марки, как 316L и 254SMO, обеспечивают отличную стойкость к коррозии, вызванной хлоридом.Нержавеющая сталь подходит для большинства приложений морской воды и технологических жидкостей.

· ТитанТитан противостоит агрессивной коррозии морской воды и биозагрязнениям.Он остается стабильным даже в средах с высокой соленостью, что делает его идеальным для опреснения и морских систем охлаждения.

· Никелевые сплавыСплавы, такие как Hastelloy и Inconel, выдерживают как химические атаки, так и высокие температуры.Эти материалы хорошо используются в морской химической переработке и газопереработке.

· Дуплексные и супердуплексные нержавеющие сталиЭти передовые сплавы сочетают высокую прочность с выдающейся коррозионной стойкостью.Они надежно работают в глубоководных средах и средах высокого давления.

В нижеследующей таблице приведены краткие данные о коррозионной стойкости общих материалов пластины, используемых на море:

Тип теплообменника против других типов теплообменников

Plate Heat Exchanger vs. Shell-and-Tube Heat Exchanger

Офшорные энергетические системы часто сравнивают smallпластичные теплообменники с дизайном шелка-и-трубки.Различия в производительности и практичности значительны.Пластинные теплообменники обеспечивают в пять раз более высокую эффективность теплопередачи.

Plate Heat Exchanger vs. Air-Cooled Heat Exchanger

Теплообменники с воздушным охлаждением используют окружающий воздух и трубки с плавниками для охлаждения.Эти устройства подходят для сухих мест, где вода дефицитная.Тем не менее, они требуют большего пространства и предлагают более низкую эффективность теплопередачи по сравнению с пластичными теплообменниками.Пластинные теплообменники SHPHE используют передачу жидкости от жидкости к жидкости, что позволяет повысить эффективность и компактность.Модульная конструкция обеспечивает удобство очистки и технического обслуживанияОфшорные платформы выигрывают от способности справляться с высоким давлением и коррозионными жидкостями, с которыми не могут справиться агрегаты с воздушным охлаждением.

Резюме:Почему предпочтительны пластичные теплообменникивОффшор Проекты

Пластинные теплообменники выделяются в оффшорных применениях по нескольким причинам:

· Компактный дизайн подходит для ограниченного пространства на платформах.

· Высокая теплоэффективность поддерживает энергосбережение.

· Коррозионно-стойкие материалы, такие как нержавеющая сталь и титан, обеспечивают долговечность.

· Модульная конструкция позволяет быстро проверить и очистить.

· Варианты сварки предотвращать утечки в суровых морских условиях.

· Они соответствуют строгим отраслевым стандартам безопасности и надежности.

Реальное применение пластичных теплообменников в морской энергетике

Нефть и газ Производственные платформы

Платформы для добычи нефти и газа опираются на передовое тепловое управление для обеспечения безопасной и эффективной работы.Пластинные теплообменники обеспечивают компактное и эффективное решение для этих платформ, где пространство и вес являются преимущественными.Их конструкция, включающая множество тонких пластин, обеспечивает отличную тепловую эффективность.Операторы используют их для охлаждения двигателя, масляного охлаждения и систем ОВК.Эти обменники также играют ключевую роль в стабилизации сырой нефти, предварительном нагревании сырой нефти для опреснения и охлаждении опресненной сырой нефти перед хранением.Они обрабатывают добываемую воду с высокой соленостью и поддерживают обезвоживание природного газа, препятствуя образованию гидратов и коррозии.Их компактность, надежность и простота технического обслуживания делают их идеальными для сложных условий морской среды

· Общее использование на оффшорных платформах:

o Стабилизация и опреснение сырой нефти

o Произведенная вода охлаждения

o Обезвоживание природного газа

o Системы подслащивания газа и компрессии

ОффшорСистемы переработки природного газа и ФСРУ

Морская переработка природного газа и установки плавучего хранения и регазификации (FSRUs) требуют оборудования, которое может выдерживать высокое давление и динамические условия.Теплообменники с печатной схемой (ТПЭ)Тип пластинного теплообменника, уменьшает объем и вес до 85% по сравнению с традиционными конструкциями.Эта компактность приводит к значительной экономии затрат на строительство и техническое обслуживание.ПХЭ справляются с давлениями до 1250 бар и температурами от -196°C до 800°C, что делает их подходящими для регазификации СПГ и охлаждения природного газа.Их прочная конструкция и передовая конструкция потокового канала обеспечивают надежную, высокоэффективную работу даже при наклоне и температурных напряжениях, распространенных в оффшорных районах.

Замечание: Модульность и оптимизированные каналы потока ПХЭ поддерживают высокую эффективность и надежность, поддерживая безопасную и непрерывную эксплуатацию в суровых морских условиях.

Процессы опреснения морской воды

Морские платформы часто нуждаются в пресной воде для операций и экипажа.Пластинные теплообменники играют жизненно важную роль в процессах опреснения морской воды, таких как Multi-Stage Flash (MSF), Multi-Effect (ME) и Vapor Compression (VC).Их коррозионная конструкция, часто использующая титан или нержавеющую сталь, обеспечивает долговечность в суровых условиях морской воды.Эти обменники обеспечивают эффективную теплопередачу, повышают энергоэффективность и уменьшают потребности в техническом обслуживании.В таблице ниже подчеркивается их важность в процессе опреснения морских судов:

Двигатели морских судов и системы ОВК

Морские суда работают в сложной среде, где контроль температуры имеет решающее значение.Инженеры используют пластичные теплообменники для управления охлаждением двигателя и поддержания оптимальной производительности.Эти системы эффективно передают тепло от охлаждающей жидкости двигателя в морскую воду, предотвращая перегрев и уменьшая износ жизненно важных компонентов.Компактный дизайн легко вписывается в тесные машинные помещения, экономия ценного места на борту.

В дополнение к охлаждению двигателя, пластичные теплообменники поддерживают морские системы ОВК.Они регулируют кондиционирование воздуха и отопление для комфорта экипажа и защиты оборудования.Модульная конструкция позволяет быстрое техническое обслуживание, что имеет важное значение во время длительных рейсов.Операторы получают выгоду от сокращения времени простоя и повышения надежности.

МорскойОхрана окружающей среды и химическая промышленность

Морские платформы и суда должны соответствовать строгим экологическим нормам.Пластинные теплообменники играют ключевую роль в системах охраны окружающей среды.Они поддерживают установки очистки воды, разделение нефти и воды и рекуперацию отходов тепла.Эти приложения помогают сократить выбросы и минимизировать воздействие морских операций на окружающую среду.

В морскомХимическая промышленность, полностью сварный PHE обрабатывает коррозионные жидкости во время таких процессов, как производство хлорщелочи и очистка соли.Их коррозионно-стойкие материалы, такие как титан и специальные нержавеющие стали, обеспечивают безопасную и эффективную эксплуатацию.Операторы получают более низкие затраты на техническое обслуживание и повышают безопасность процесса.

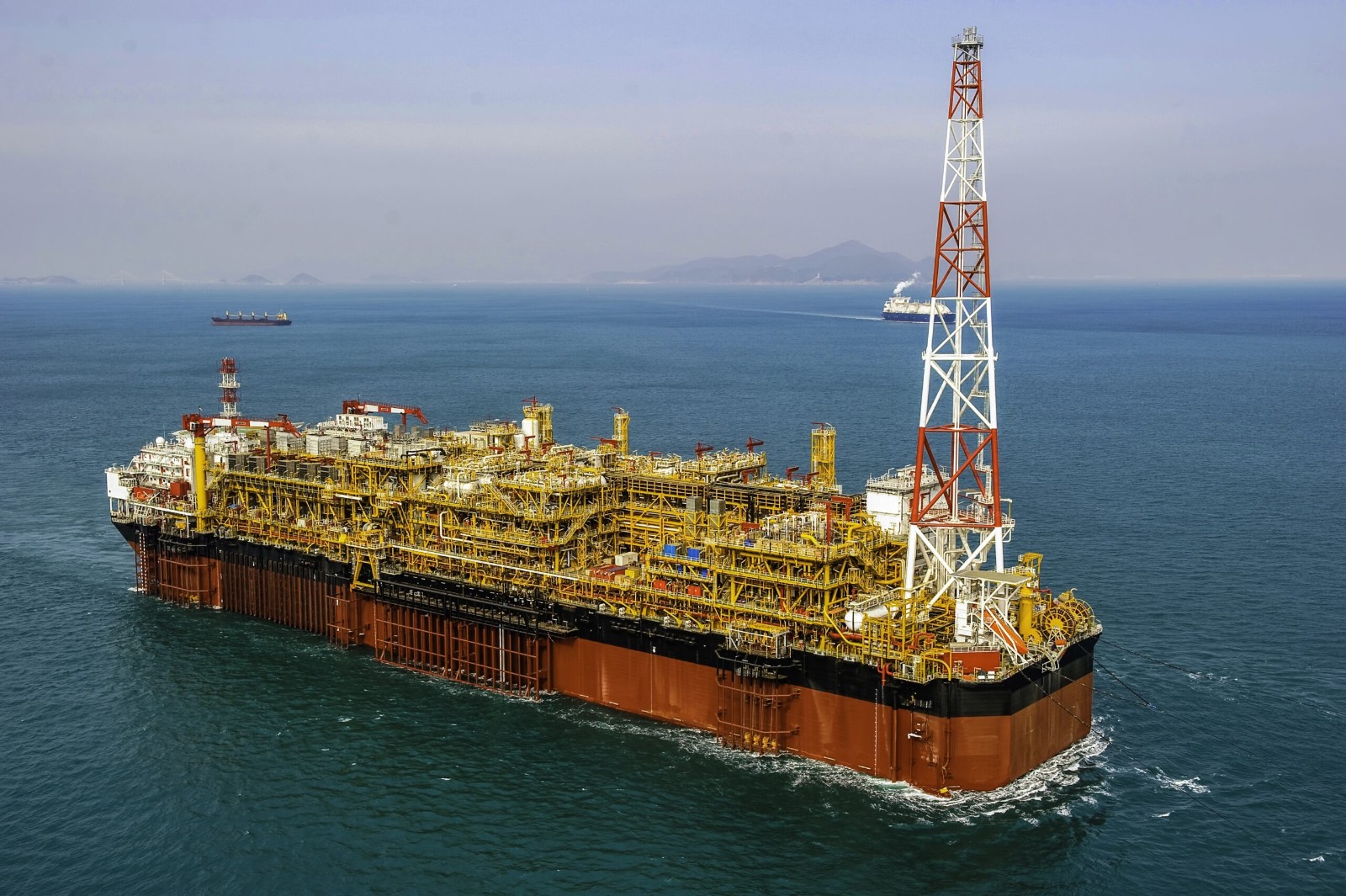

Тематическое исследование: пластичные теплообменники в плавучих производственных хранилищах и разгрузках (FPSO)

Установки FPSO требуют надежного теплового управления для безопасной переработки, хранения и выгрузки углеводородов.Инженеры выбирают блочные теплообменники Благодаря высокой эффективности и компактному пространству.Эти установки занимаются охлаждением сырой нефти, очисткой добытой воды и переработкой газа.Модульная конструкция позволяет легко масштабировать и адаптироваться к меняющимся потребностям процесса.

Операторы сообщают об улучшении времени работы и сокращении технического обслуживания при использовании пластичных теплообменников на FPSO.Способность выдерживать суровые морские условия гарантирует долгосрочную надежность.Эта технология поддерживает безопасную и непрерывную добычу в одних из самых требовательных морских условий.

FAQs

Что делает пластичные теплообменники подходящими для морских условий?

Пластинные теплообменники используют коррозионно-стойкие материалы и компактные конструкции.Эти особенности помогают им выдерживать суровые морские условия и вписываться в ограниченные пространства на морских платформах.Операторы ценят свою надежность и эффективность в сложной среде.

Как часто техники должны очищать пластичные теплообменники в оффшоре?

Технические специалисты должны регулярно проверять и очищать пластичные теплообменники, исходя из условий процесса и скорости загрязнения.Многие оффшорные операторы планируют техническое обслуживание каждые три-шесть месяцев, чтобы обеспечить оптимальную производительность и предотвратить неожиданные простои.

Какие материалы лучше всего подходят для пластичных теплообменников в морской воде?

Титан и высококачественные нержавеющие стали, такие как 316L или супердуплекс, обеспечивают отличную коррозионную стойкость.Эти материалы продлевают срок службы оборудования и уменьшают потребности в техническом обслуживании в охлаждении морской воды, опреснении и морских системах ОВК.

Могут ли пластичные теплообменники справиться с высокодавленными морскими процессами?

Да.теплообменники, особенносварка и типов печатных схем, выдерживают высокое давление и температуры.Инженеры выбирают эти модели для регазификации СПГ, сжатия газа и других критически важных оффшорных приложений.

Каковы основные преимущества применения пластичных теплообменников на морских судах?

Пластинные теплообменники экономит пространство, уменьшают вес и обеспечивают эффективную теплопередача.Они поддерживают системы охлаждения двигателя, HVAC и экологические системы.Модульная конструкция позволяет быстрое техническое обслуживание, что помогает поддерживать надежность судна и комфорт экипажа.
