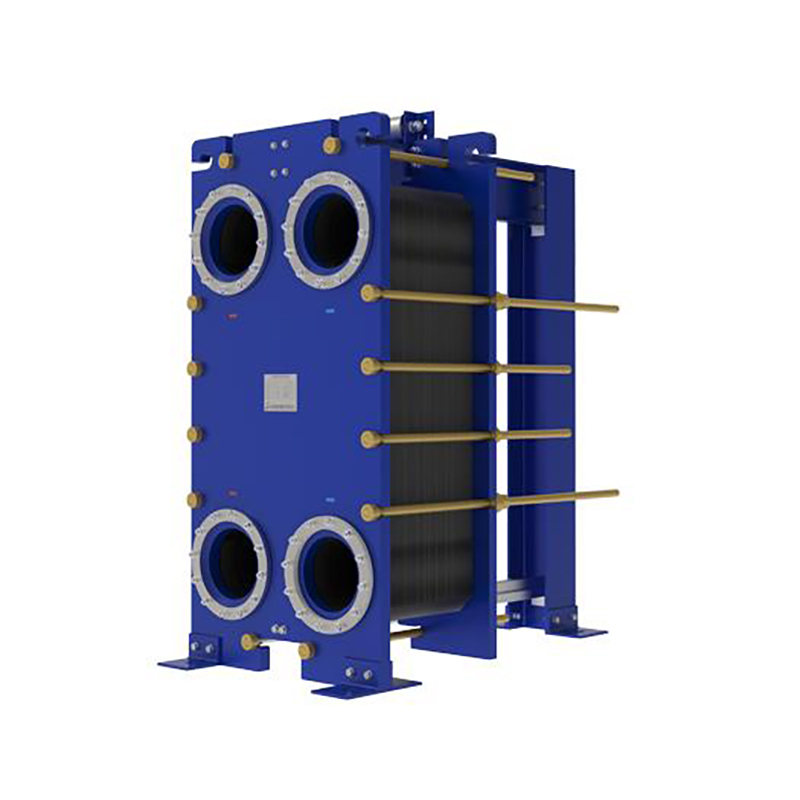

Прокладный пластиновый теплообменник

Сертификаты: ASME, NB, CE, BV, SGS и т. п.

Пластинный теплообменник (PHE) был изобретен в 1923 году доктором Ричардом Селигманом, который революционизировал эффективность теплопередачи.Первоначально использовался в пищевой промышленности, его компактный дизайн и высокая эффективность быстро завоевали популярность.За десятилетия достижения в области материалов и производства расширили его применение.Сегодня ПЭЭ имеют жизненно важное значение в ОВК, химической обработке, выработке электроэнергии и охлаждении.Они превосходят себя в процессах рекуперации энергии, нагрева, охлаждения и конденсации.Современные ПХЭ характеризуются повышенной прочностью, коррозионной стойкостью и адаптируемостью к экстремальным температурам и давлениям.Их модульная конструкция позволяет легко обслуживать и масштабировать, что делает их незаменимыми в отраслях, в которых приоритетное внимание уделяется энергоэффективности и устойчивости, таких как нефть и газ, фармацевтические препараты и продукты питания и напитки.

В поисках экспертных советов?Наши опытные инженеры готовы оказать Вам помощь.Узнайте больше о наших теплообменниках и дополнительных услугах, все разработанные для точного соответствия вашим потребностям.

Детали о продукте

Что такое Прокладный пластинный теплообменник

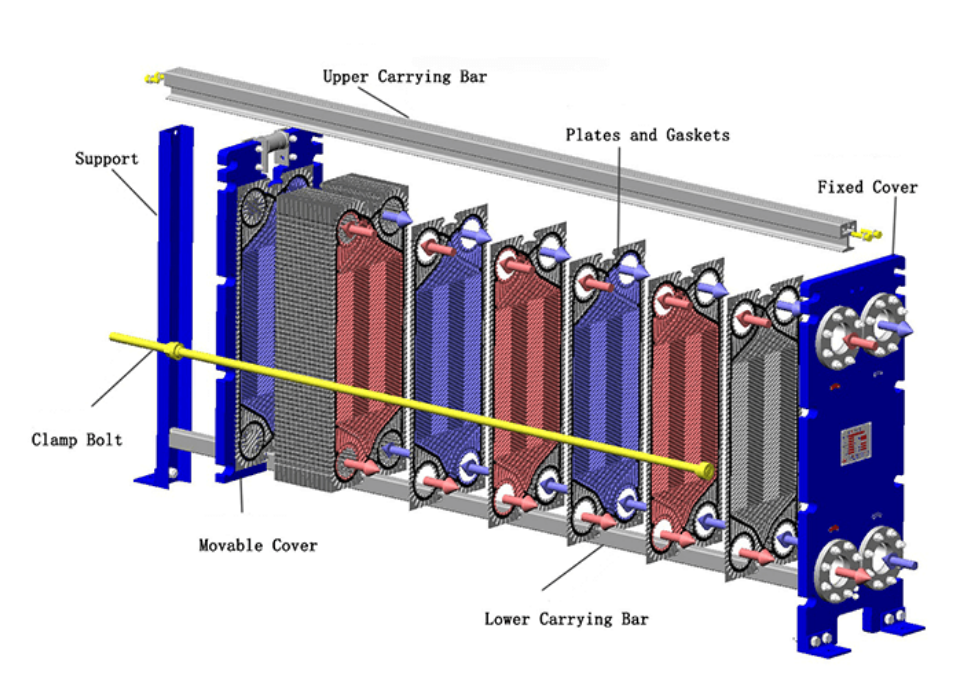

Пластинный теплообменник состоит из множества пластин теплообмена, которые уплотнены прокладками и затянуты вместе с помощью связывающих стержней с блокирующими гавиками между каркасной пластиной.Средство протекает в путь от входа и распределяется по каналам потока между пластинками теплообмена.Две жидкости протекают противопоточным путем в канале, горячая жидкость переносит тепло на пластину, а пластина переносит тепло на холодную жидкость с другой стороны.Таким образом, горячая жидкость охлаждается, а холодная жидкость нагревается.

Преимущество продукции

Компактная и модульная конструкция

Плотность площади поверхности: достигает 100 - 200 м2 / м3 (против 20 - 50 м2 / м3 для оболочки и трубки), уменьшая площадь на 70 - 90%.
Масштабируемость: пластины можно добавить / удалить для регулирования емкости без замены всего блока.

Термоэффективность

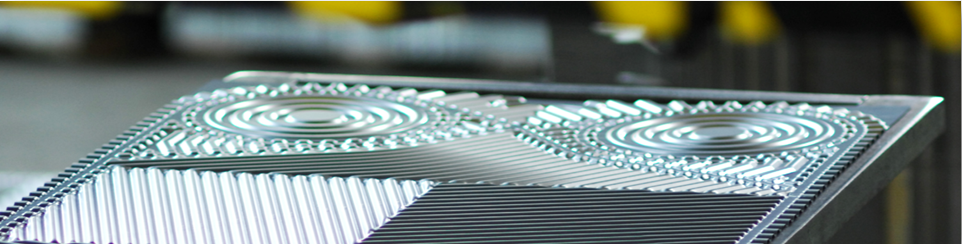

Модели гофрированной плиты: Конструкции в виде шеврона, шеврона или мостильной доски создают турбулентный поток, повышая коэффициенты теплопередачи (у-значения 3000 - 7000 Вт / м2 · К для жидко-жидкостных приложений).
Температурный подход: достигает температурного пересечения (горячий выход более холодный, чем холодный выход) в конфигурациях противотока.

Отправить электронную почту
Гибкость материалов и конструкции

Пластинки: нержавеющая сталь (316L для общего использования), титан (морская вода / хлоридстойкость), гастеллой (кислотные среды)

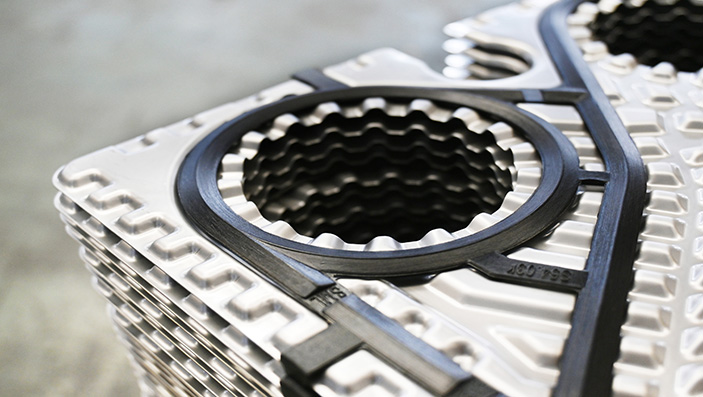

Прокладки: Нитрил / ЭПДМ / Витон прокладки для легкого обслуживания.

Оперативная универсальность

Конфигурации с несколькими проходами: оптимизируются для переменных расходов или градиентов температуры.
Низкий уровень загрязнения: гладкие пластины и совместимость CIP (Clean-in-Place) сокращают время простоя.

Отправить электронную почту

Параметры продукции.

Параметр пункта	Параметр
Макс.Конструкционная температура	180°C
Макс.Конструкционное давление	36 бар
Толщина пластины	0.4- 1,0 мм
Размер сопли	Размер сопли
Макс.Область	4000m2

Как спроектировать и изготовить
Прокладный пластинный теплообменник

Дизайн

Анализ требований процесса: Определите теплопередательную мощность, расход жидкости, температуры входа и выхода и требования к падению давления на основе конкретного применения.
Выбор пластины: Выберите подходящий материал пластины, такой как нержавеющая сталь, титан или сплавы на основе никеля, принимая во внимание такие факторы, как коррозионная стойкость и теплопроводность.Выберите модель и размер пластины, чтобы оптимизировать теплопередача и распределение жидкости.Общие узоры пластины включают шевронный тип и серинговый тип.
Расчет площади теплопередачи: Вычислите требуемую площадь теплопередачи с использованием уравнений теплопередачи и корреляций с учетом общего коэффициента теплопередачи, логарифмической средней температурной разницы и тепловой нагрузки.
Определение распределения потока: Решите о расположении потока, например, противопотока или параллельного потока, для максимизации эффективности теплопередачи.Кроме того, определите количество проходов и каналов для каждой жидкости для достижения желаемой скорости потока и падения давления.
Механическая конструкция: Проектируйте раму, заголовки и уплотнения для обеспечения надлежащей герметизации и механической прочности.Учитывайте рабочее давление и температурные условия для выбора подходящих материалов и конструктивных особенностей.

Промышленность

Производство пластины: пластины обычно формируются штампом или прессованием металлических листов в желаемый образ.Затем они сварены или сварены вместе по краям, чтобы образуть герметичный канал.
Изготовление рамок и заголовков: Рама и заголовки изготавливаются из подходящих металлов, таких как углеродистая сталь или нержавеющая сталь, с использованием процессов сварки и обработки.Они предназначены для поддержки пластин и обеспечения необходимых соединений для входов и выходов жидкости.
Установка прокладки: прокладки устанавливаются между пластинами для обеспечения герметичности.Прокладки изготавливаются из эластомерных материалов, таких как нитрил-резина или этилен-пропилен-диен-мономер (ЭПДМ), и тщательно размещаются в прокладковых канавок на пластинах.
Сборка: Пластинки, рама, заголовки и прокладки собраны вместе, чтобы образуть полный пластичный теплообменник.Процесс сборки требует тщательного выравнивания и затягивания болтов для обеспечения надлежащей уплотнения и работы.
5.Testing: Из готов лен ный пласти чный тепло об мен ник под вер га ется разли чным испыта ния м , включа я испыта ния на дав ление , испыта ния на уте чку и испыта ния на эффек тивно сть тепло пере да чи .Эти испыта ния про вод ятся для обеспечения того , чтобы тепло об мен ник отве чал требования м конструк ции и работа л безопа сно и эффек тивно .

При мен ение пла стин ных тепло об мен ников

Пла стин ные тепло об мен ники широко использу ются в разли чных отра сля х промышлен ности из - за их эффек тивности , компа кт ной конструк ции и универ са льно сти .Они игра ют крити чес кую роль в таких примен ения х , как системы О В К , хими ческая обрабо тка , производство продук тов пита ния и напи т ков и производство электро э нер гии . Со кра щая потреб ление энер гии и эксплуата цион ные рас ходы , пласти чные тепло об мен ники значи тельно повы ша ют промышлен ную эффек тивно сть и у стой чиво сть , дела я их неза мени мы ми в современ ных про мыш ленных операция х .

Решения для теплообмена для нефтегазовой промышленности
Нефтяная и газовая промышленность является краеугольным камнем современной промышленности, с цепочкой поставок, охватывающей все, от добычи и переработки нефти и газа до производства и продажи различных нефтехимических продуктов.Эти продукты широко используются в таких отраслях, как энергетика, химикаты, транспорт, строительство и фармацевтика, что делает отрасль необходимой для экономического развития.Пластинные теплообменники широко применяются в нефтегазовой промышленности из-за их высокой эффективности, компактного размера, коррозионной стойкости и простоты обслуживания, что делает их идеальным выбором для этого сектора.

Узнать больше
Теплообменные решения для металлургической отрасли
Металлургическая промышленность является критическим сектором для производства сырья, часто называемым «основой промышленности».Он обычно делится на черную металлургию, которая включает в себя производство железа и стали, и цветную металлургию, которая включает в себя обработку металлов, таких как меди, алюминия, свинец, цинк, никель и золото.

Узнать больше
Решения для теплообмена для пищевой промышленности
Пищевая промышленность охватывает производство, переработку, упаковку и распределение потребительских товаров, придавая приоритетное значение безопасности, эффективности и устойчивости.Ключевые секторы включают молочные продукты, напитки, консервы и готовые продукты питания.Пластинные теплообменники (ПХО) играют жизненно важную роль в таких тепловых процессах, как пастеризация, нагрев, охлаждение и концентрация.Их компактная конструкция, высокая эффективность теплопередачи и гигиенические поверхности обеспечивают быстрый контроль температуры, минимизируя отходы энергии.ПЭУ также снижают риски перекрестного загрязнения и поддерживают системы рекуперации тепла, согласуясь с требованиями промышленности в отношении рентабельности и экологически чистых методов.Приложения охватывают стерилизацию молока, обработку сока и повторное использование отработанного тепла, повышение производительности и соответствие строгим стандартам безопасности пищевых продуктов.

Узнать больше
Теплообменные решения для промышленности по охране окружающей среды
Индустрия охраны окружающей среды фокусируется на сокращении загрязнения, сохранении ресурсов и содействии устойчивому развитию.Ее значение заключается в решении проблемы изменения климата, защите экосистем и обеспечении здоровья населения.Основная цель заключается в достижении «нулевых выбросов» за счет минимизации отходов и перехода на возобновляемые источники энергии.Это достигается с помощью передовых технологий, переработки отходов и энергоэффективных систем.Пластинные теплообменники играют решающую роль, повышая энергоэффективность в промышленных процессах, снижая потребление энергии и обеспечивая рекуперацию тепла.Их компактная конструкция и высокая эффективность теплопередачи поддерживают устойчивую практику, что делает их необходимыми для достижения целей сокращения выбросов и поощрения более зеленого будущего.

Узнать больше
