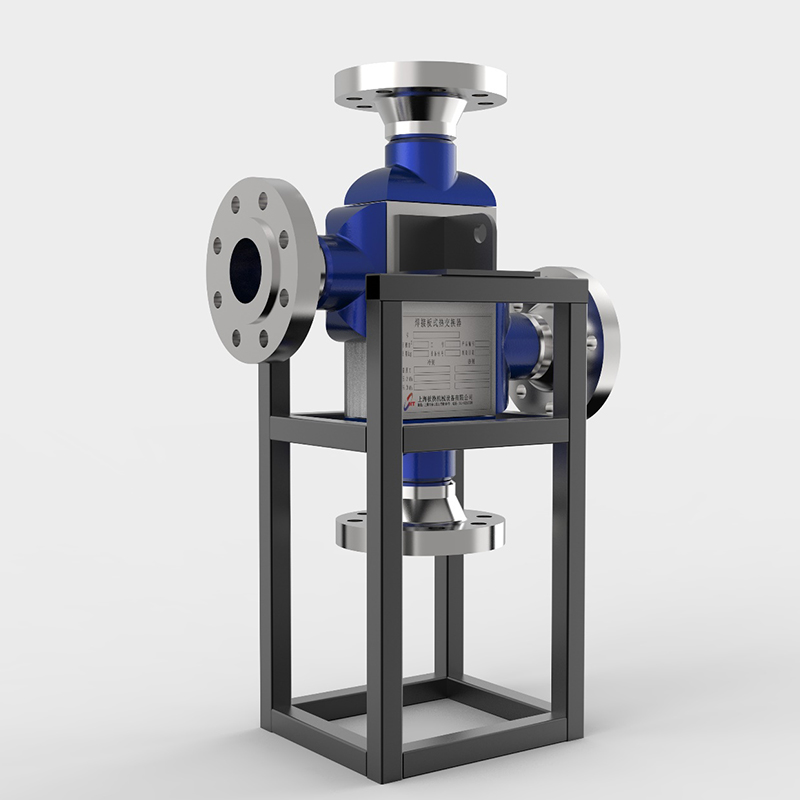

Что такое теплообменник с печатной схемой?
Печатный теплообменник (PCHE) - это высококомпактный и эффективный теплообменник, предназначенный для экстремальных эксплуатационных условий.ПХЭ отличаются в применении при высоком давлении и высокой температуре (до 900 °C и 1000 бар), где традиционные обменники не работают, например, в сжиженном СПГ, ядерных реакторах, сверхкритических энергетических циклах CO2 и аэрокосмических системах.Их микроканальная конструкция максимизирует эффективность теплопередачи, предлагая большое соотношение площади поверхности к объему, в то время как конструкция с диффузионной связкой обеспечивает исключительную механическую прочность и коррозионную стойкость.Ключевые преимущества включают в себя компактный размер, долговечность и точные тепловые характеристики, что делает их идеальными для энергоемких отраслей промышленности, в которых приоритетное внимание уделяется пространству и надежности. -

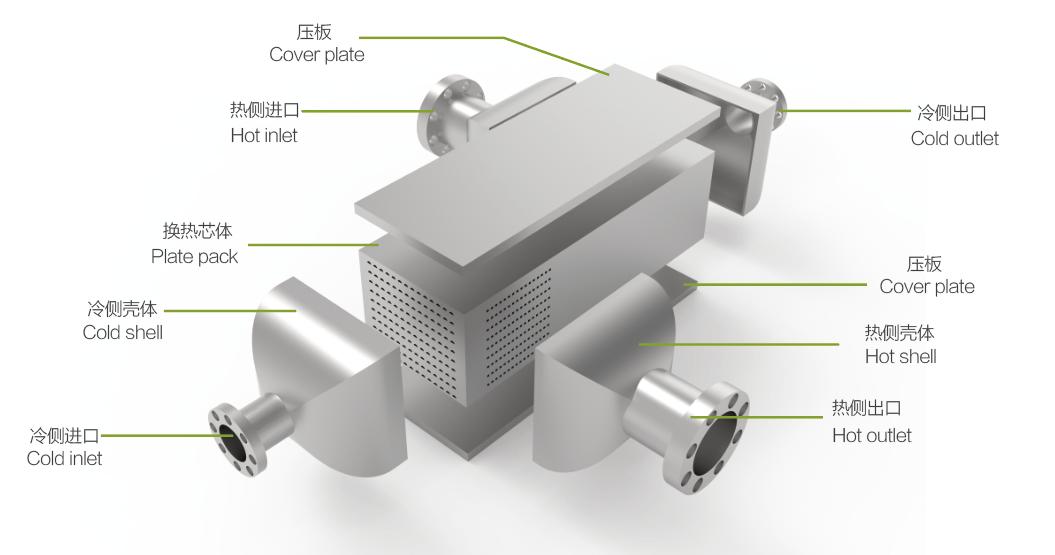

Как строится теплообменник с печатной схемой?
PCHE построен из тонких металлических пластин, как правило, изготовленных из нержавеющей стали или никелевых сплавов, которые подвергаются точному химическому процессу гравирования для создания сложных микроканальных узоров на их поверхностях.Эти микроканалы тщательно разработаны для оптимизации потока жидкости и эффективности теплопередачи.Затем гравированные пластины складываются в определенной конфигурации и подвергаются процессу диффузионного слияния при высоком давлении и температуре, что приводит к прочной монолитной структуре, которая обеспечивает превосходные тепловые характеристики и протекающую целостность.

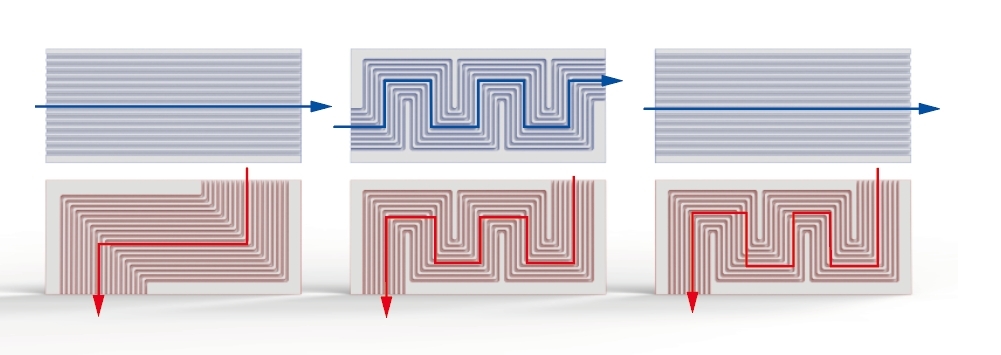

Одно из основных преимуществ технологии PCHE заключается в ее исключительной гибкости конструкции.Профили гофрированности пластины могут быть спроектированы заказчиком для удовлетворения конкретных требований процесса.Эта адаптируемость позволяет ПХЭ принять различные расходы, падения давления и тепловые нагрузки, что делает их подходящими для широкого спектра эксплуатационных условий.
Преимущество продукции
-
Компактность
Теплообменники с печатной схемой обладают удивительно компактной конструкцией, с площадью в 5 - 10 раз меньше, чем обычные теплообменники с корпусом и трубкой, что делает их идеальным решением для ограниченных пространств. -
Высокая эффективности
PCHE может похвастаться впечатляющей общей эффективностью теплопередачи до 98%, что обеспечивает быстрый и существенный теплообмен в короткие сроки, тем самым значительно повышая эффективность производства. -
Долговечность
PCHE демонстрирует исключительную прочность, способную выдержать экстремальные эксплуатационные условия с давлением 1000 бар и температурой 850 °C.
Параметры продукции.
| Параметр пункта | Параметр |
|---|---|
| Макс.Область | 8000m2 |
| Канал Gap | 0.4- 4мм |
| Конструкционная температура | -196 ~ 850°C |
| Макс.Конструкционное давление | 1000 бар |
| Материал пластины | 304, 316L, 2205, Titanium, C-276 |
Как спроектировать и изготовить
Печатные схемы теплообменника
Дизайн
- Проектирование теплообменника с печатными схемами (PCHE) требует многодисциплинарного подхода, объединяющего термико-гидравлические, механические и производственные соображения.
Выбор материалов
- Основные материалы: нержавеющая сталь (SS316L), никелевые сплавы (Inconel 625) или титан, выбранные для коррозионной стойкости и высокотемпературных характеристик.
- Толщина пластины: как правило, 0,5 - 2 мм, в зависимости от давления и тепловых требований
Микроканальная гравпа
- Покрытие: наносить фоторезистный слой на металлические пластины.
- Маска: Используйте ультрафиолетовый свет для переноса микроканальных узоров (проектированных с помощью CFD) на фоторезист через фотомаску.
- Гравить: Погружение пластины в химическую ванну (например,хлорид железа для нержавеющей стали) для растворения открытых участков, создавая точные микроканалы (шириной 100 - 500 мкм).
- Очистка: Удаление остаточных фоторезистов и мусора.
Дифузионная связь
- Складываемые пластины помещаются в вакуумную печь.
- Применение высокой температуры (70 - 95% от точки плавления материала, например, 900 - 1000 °C для SS316L) и давление (10 - 30 МПа) в течение нескольких часов.
- Атомная диффузия соединяет пластины в монолитный блок без наполнителя.
Ассамблеи
- Заголовки / коллекторы: Сварка или закручивание внешних заголовков для прямого потока жидкости.
- Изоляция / покрытие: применять теплозащитные покрытия для применения в экстремальных температурах.
- Испытание на утечку: под давлением гелия или воды.
- Термоэффективность: Проверка скорости теплопередачи и падения давления с помощью лабораторных испытаний.
Применение теплообменника с печатной схемой
Теплообменники с печатной схемой (PCHEs) широко используются в промышленности по переработке природного газа, особенно в процессах, требующих эффективной теплопередачи, компактной конструкции и сопротивления высокому давлению и температуре.Их высокая теплоэффективность, пространственно экономичная конструкция и способность выдерживать экстремальные условия делают их критическим компонентом в этом секторе.
-

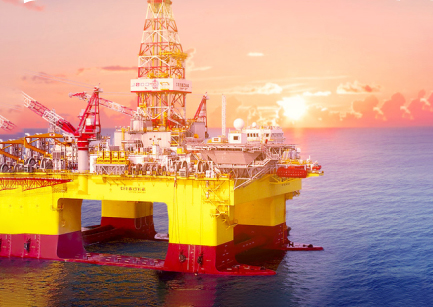

Решения для теплообмена для оффшорной отраслиМодульная инженерия оффшорного оборудования является высокотехническим и комплексным проектом, сочетающим в себе специализированную конструкцию, точное производство, строгий контроль качества и полный спектр услуг послепродажной поддержки.Эти решения адаптированы для удовлетворения уникальных требований морской среды и судов. -

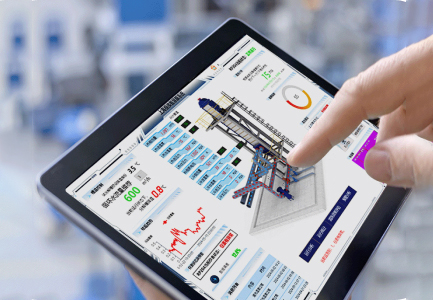

«Умный глаз» - интеллектуальный эксперт по охране теплообменниковВ промышленном производстве стабильная работа теплообменников напрямую связана с эффективностью производства и энергетической безопасностью.Являясь ведущим мировым производителем теплообменников, Shanghai Plate Heat Exchanger является пионером цифровой системы мониторинга «Умный глаз».Эта система, основанная на искусственном интеллекте, краевых вычислениях и цифровых технологиях, предоставляет клиентам по всему миру интеллектуальные решения для эксплуатации и обслуживания на полный жизненный цикл, гарантируя, что каждый теплообменник сохраняет долговременную жизнеспособность. -
Решения для теплообмена для энергетической промышленностиЭнергетическая промышленность имеет важное значение для современной жизни, стимулируя экономический рост и устойчивость за счет достижений в области возобновляемых источников энергии, интеллектуальных сетей и хранения энергии.Она играет важнейшую роль в сокращении выбросов углерода и обеспечении надежного доступа к энергии.Пластинные теплообменники имеют жизненно важное значение в этом секторе, повышая энергоэффективность за счет оптимизации теплопередачи на электростанциях.Их компактная конструкция и высокая эффективность снижают потребление энергии и эксплуатационные расходы, поддерживая устойчивое тепловое управление.Вместе, энергетическая промышленность и пластичные теплообменники являются ключом к продвижению глобальных энергетических решений и достижению более зеленого будущего.
