Pillow Plate

Сертификаты: ASME, NB, CE, BV, SGS и т. п.


Пластинка подушки, также известная как ядлинная или рельефная пластина, возникла в середине 20-го века, когда промышленности искали более эффективный теплообмен и легкие конструктивные материалы.Традиционные плоские пластины имели ограничения в термической эффективности и механической прочности, в то время как уникальная конструкция подушки Plate решала эти проблемы, включив внутренние полости.Со временем достижения в технологиях производства еще больше оптимизировали его материалы, производственные процессы и сферу применения.
Приспособность Pillow Plate в сочетании с ее способностью оптимизировать процессы и снизить эксплуатационные расходы укрепила ее роль как трансформационной технологии в современных промышленных применениях.Постоянная эволюция и интеграция в передовые решения подчеркивают его важность в стимулировании инноваций и эффективности в глобальных отраслях промышленности.


В поисках экспертных советов?Наши опытные инженеры готовы оказать Вам помощь.Узнайте больше о наших теплообменниках и дополнительных услугах, все разработанные для точного соответствия вашим потребностям.
Contact us
Детали о продукте

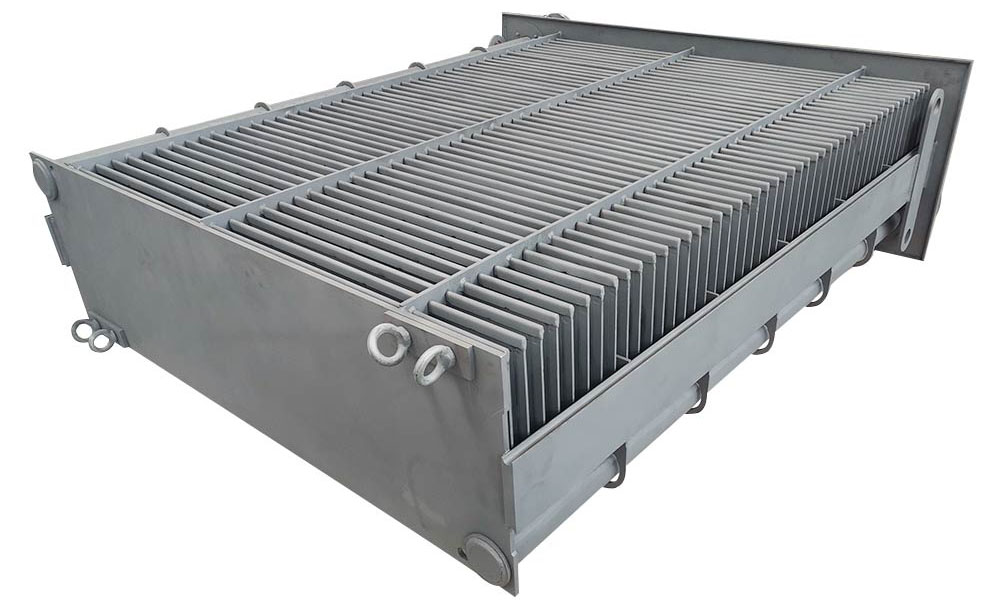

  • pillow plate of heat exchanger
    Принцип подушки Plate
    Основный принцип подушной плиты заключается в ее внутренней полости структуры.Пластина образуется путем сварки или штамповки для создания замкнутых полостей, которые могут быть заполнены жидкостями (такими как вода, масло или газ), чтобы облегчить эффективный теплообмен.Структура полости также повышает механическую прочность пластины, позволяя ей выдерживать более высокое давление и нагрузки.Во время работы жидкость течет через полости, обмениваясь теплом с внешней средой через поверхность пластины, обеспечивая охлаждение, нагрев или изоляционные функции.

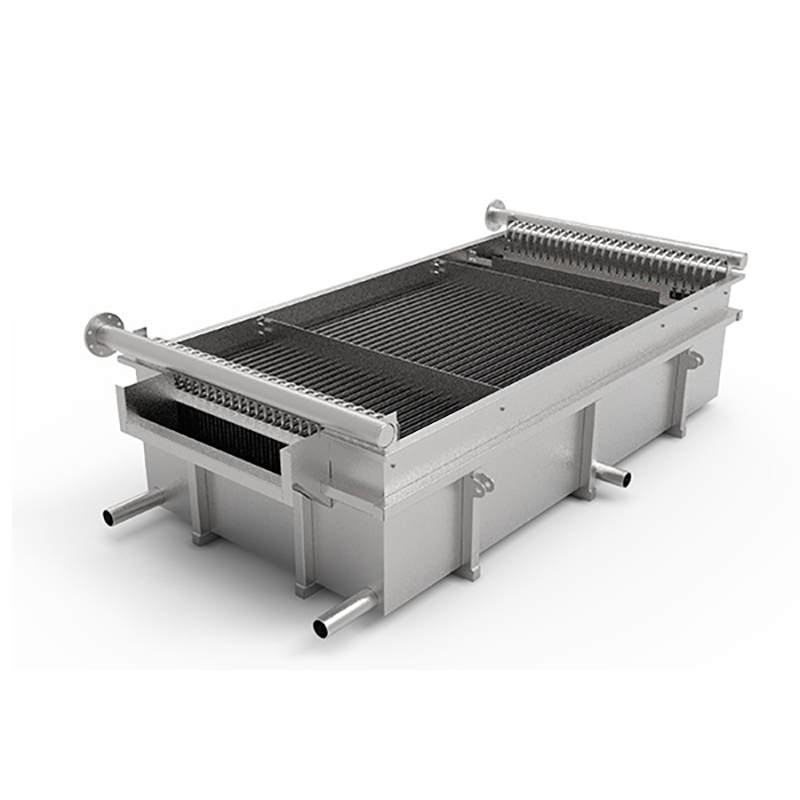

  • pillow plate of heat exchanger
    Широко используется в современных промышленных приложениях
    Подушная плитка, с ее инновационной конструкцией и многогранными преимуществами, стала краеугольным камнем в современных промышленных применениях, революционизируя отрасли, которые требуют эффективного теплообмена, структурной целостности и легких решений.Его уникальная структура на основе полости не только повышает тепловые характеристики, но и обеспечивает исключительную механическую прочность, что делает его универсальным и незаменимым материалом в различных отраслях.
Преимущество продукции
  • Высокая тепловая эффективность
    Большая площадь поверхности и структура внутренней полости улучшают теплопередачу, что делает их идеальными для приложений, требующих эффективного охлаждения или нагрева.
    Легкая конструкция
    Структура полости уменьшает использование материала при сохранении прочности, что приводит к легкому, но прочному решению.
  • Механическая сила
    Конструкция обеспечивает отличную стойкость к давлению и деформации, обеспечивая надежность в сложной среде.
    Многогранность
    Подходит для различных жидкостей (жидкостей, газов) и условий эксплуатации, что делает их адаптируемыми к различным промышленным применениям.
  • Гигиенические свойства
    Гладкие поверхности и легкость очистки делают их идеальными для таких отраслей, как пищевая и фармацевтическая промышленность, где чистота имеет решающее значение.
    Эффективность затрат
    Сокращение потребления материалов и повышение эффективности снижают эксплуатационные и производственные затраты, обеспечивая долгосрочные экономические выгоды.
Параметры продукции.
Параметр пункта Параметр
Макс.Площадь каждой пластины 24m2
Толщина пластины 0.8- 4мм
Конструкционная температура -20 ~ 300°C
Макс.Конструкционное давление 63 бар
Материал пластины 304, 316L, 2205, 904L, ST13, C-276, Титан и т. д.,
Как спроектировать и изготовить
Пластинка подушки
Определение требований
  • Цель: определение применения (например,теплообменников, резервуаров или структурных компонентов).
  • Размеры: Укажите длину, ширину и толщину в зависимости от предполагаемого использования.
  • Критерии производительности: Определите параметры, такие как давление толерантность, тепловая эффективность и несущая способность.
Структурный дизайн
  • Форма и узор: Проектируйте подушеобразную структуру с поднятыми и выдавленными областями для повышения прочности и эффективности теплопередачи.
  • Внутренние каналы: Планируйте внутренние пути потока жидкостей или газов, обеспечивая равномерное распределение и минимальное падение давления.
Выбор материалов
  • Основной материал: Выбирайте такие материалы, как нержавеющая сталь, алюминий или углеродистая сталь, учитывая такие факторы, как коррозионная стойкость, прочность и теплопроводность.
  • Поверхностная отделка: Решите о обработке поверхности (например,полированные, расчищенные или покрытые) в зависимости от среды применения.
Сварка и монтаж
  • Сварка сварки: сварка краев подушной плиты для обеспечения структурной целостности и протекающей способности.
  • Сборка: Интегрировать подушную пластину в более крупные системы (например,теплообменников или резервуаров) с использованием методов сварки или болтовнирования.
Использование подушки
Инновационный дизайн Pillow Plate в сочетании с его многочисленными преимуществами сделал его использоваться в современных промышленных приложениях.
  • Теплообменные решения для промышленности по охране окружающей среды
    Индустрия охраны окружающей среды фокусируется на сокращении загрязнения, сохранении ресурсов и содействии устойчивому развитию.Ее значение заключается в решении проблемы изменения климата, защите экосистем и обеспечении здоровья населения.Основная цель заключается в достижении «нулевых выбросов» за счет минимизации отходов и перехода на возобновляемые источники энергии.Это достигается с помощью передовых технологий, переработки отходов и энергоэффективных систем.Пластинные теплообменники играют решающую роль, повышая энергоэффективность в промышленных процессах, снижая потребление энергии и обеспечивая рекуперацию тепла.Их компактная конструкция и высокая эффективность теплопередачи поддерживают устойчивую практику, что делает их необходимыми для достижения целей сокращения выбросов и поощрения более зеленого будущего.
    Узнать больше
  • Решения для теплообмена для пищевой промышленности
    Пищевая промышленность охватывает производство, переработку, упаковку и распределение потребительских товаров, придавая приоритетное значение безопасности, эффективности и устойчивости.Ключевые секторы включают молочные продукты, напитки, консервы и готовые продукты питания.Пластинные теплообменники (ПХО) играют жизненно важную роль в таких тепловых процессах, как пастеризация, нагрев, охлаждение и концентрация.Их компактная конструкция, высокая эффективность теплопередачи и гигиенические поверхности обеспечивают быстрый контроль температуры, минимизируя отходы энергии.ПЭУ также снижают риски перекрестного загрязнения и поддерживают системы рекуперации тепла, согласуясь с требованиями промышленности в отношении рентабельности и экологически чистых методов.Приложения охватывают стерилизацию молока, обработку сока и повторное использование отработанного тепла, повышение производительности и соответствие строгим стандартам безопасности пищевых продуктов.
    Узнать больше
  • Теплообменные решения для химической промышленности
    Химическая промышленность является высокотехнологичным сектором, сочетающим в себе специализированную конструкцию, точное производство и строгий контроль качества для удовлетворения разнообразных требований процесса.Пластинные теплообменники имеют важное значение в этой области, обеспечивая эффективную теплопередача для отопления, охлаждения, конденсации и испарения.Их компактная конструкция, высокая теплоэффективность и адаптируемость к суровым условиям обеспечивают плавную эксплуатацию, снижают потребление энергии и поддерживают цели устойчивого развития.
    Узнать больше
