home > Продукты > TP сварный пластиновый теплообменник

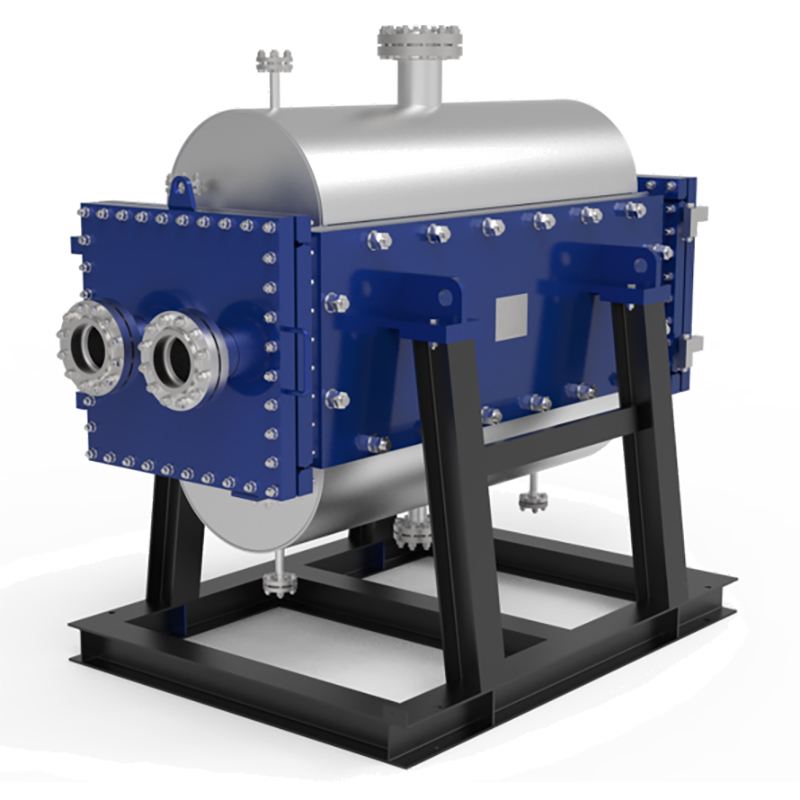

TP сварный пластиновый теплообменник

Сертификаты: ASME, NB, CE, BV, SGS и т. п.


В промышленных процессах для обработки сложных жидкостей, таких как нагруженные частицами жидкости (например,жидкости), вязкие (например,сироп), и жидкости, содержащие клетчатки (например, Pulp).Для обеспечения надежных производственных операций целевая конструкция теплообменника имеет решающее значение для решения таких проблем, как блокировки и утечки, вызванные этими жидкостями, что требует индивидуальных решений, включающих эрозионно-стойкие материалы, оптимизированную геометрию канала и интегрированные механизмы самоочистки. TP Welded Plate Heat Exchanger - идеальное теплообменное решение для этих приложений.
Ключевые принципы проектирования включают упрощенную геометрию канала, коррозионно- и износостойкие материалы и интегрированные системы CIP (Cleaning-in-Place), в сочетании с предварительным нагреванием для снижения вязкости жидкости.Эти стратегии повышают эффективность теплопередачи, предотвращают загрязнение и продляют срок службы оборудования.Такие технологии широко применяются в металлургии, бумажном производстве, горнодобывающей промышленности и пищевой промышленности, обеспечивая эффективные и надежные решения для сложной промышленной обработки жидкостей.


В поисках экспертных советов?Наши опытные инженеры готовы оказать Вам помощь.Узнайте больше о наших теплообменниках и дополнительных услугах, все разработанные для точного соответствия вашим потребностям.
Contact us
Детали о продукте

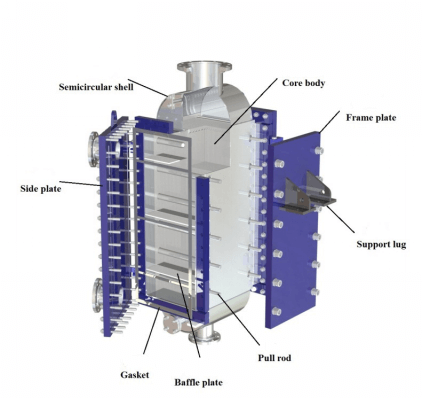

  • TP Welded Plate Heat Exchanger structure
    Что такое TP Welded Plate Heat Exchanger?
    TP сварный пластиновый теплообменник является типом теплообменника, который сочетает в себе структурные особенности оболочки и трубки теплообменника и пластинового теплообменника.Он предназначен для использования преимуществ обеих технологий, сочетает в себе компактность и высокую эффективность теплопередачи пластичных теплообменников с надежностью и высоким давлением / температурной стойкостью оболочки и трубки теплообменников.Это делает его очень универсальным и эффективным решением, идеально подходящим для широкого спектра применений, включая процессы теплопередачи жидкости-жидкости, газа-газа и жидкости-газа.

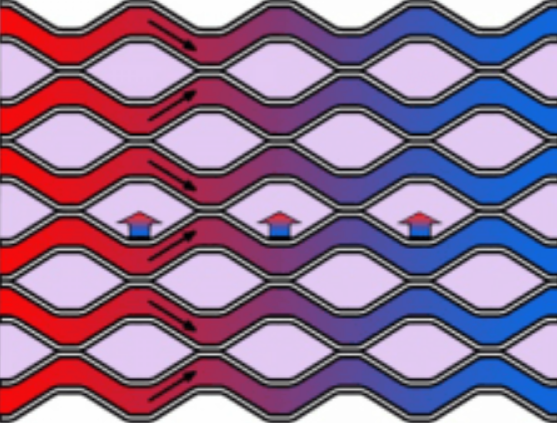

  • heat flow
    Как построен TP сварный пластинный теплообменник?
    Основные компоненты теплообменника сварного типа TP включают в себя одну или несколько пластиновых комплектов, рамку оболочки и пластины, зажимные болты, входные и выходные соединения для холодной и горячей сторон, дефлекторные пластины и опорные конструкции.Пакет пластины образуется путем укладки и сварки гофрированных пластин вместе, с его размерами, варьирующимися в зависимости от длины пластины и количества используемых пластин.
    В зависимости от конкретных требований процесса, оболочка трубки и оболочка пластины могут быть сварены или закручены, обеспечивая гибкость и адаптируемость к различным эксплуатационным условиям.Такая конструкция не только повышает долговечность и производительность оборудования, но и упрощает процессы технического обслуживания и монтажа.
Преимущество продукции
  • Гибридный дизайн
    Сочетает в себе компактность и высокую эффективность теплопередачи пластичных теплообменников с прочностью и высокой давлением / температурной стойкостью оболочки и трубки теплообменников.
  • Открытое
    Болтовое соединение предназначено для облегчения доступа и универсальности, позволяя открывать все четыре стороны.Эта функция обеспечивает большую гибкость и удобство в процессах очистки, технического обслуживания и проверки.
  • Durabilityyy
    Выдерживая высокое давление и экстремальные температуры из-за гофрированной плиты и рамы корпуса, он обеспечивает надежную производительность в самых сложных эксплуатационных условиях.
Параметры продукции.
Параметр пункта Параметр
Конструкционная температура -196 ~ 900°C
Конструкционное давление Вакуум ~ 60 бар
Толщина пластины 0.6- 1,5 мм
Макс.Область 15000m2
Как спроектировать и изготовить
Сварный пластинный теплообменник
Термопроектирование
  • Эффективность теплопередачи: оптимизированная конструкция и расстояние между пластинами для максимальной площади поверхности и повышения скорости теплопередачи.
  • Расходная схема: многопроходные противопотоки или перекрестные потоки для повышения тепловой эффективности на основе потребностей в пространстве и производительности.
  • Управление понижением давления: разработан для минимизации падения давления, обеспечения эффективного потока жидкости и снижения энергопотребления.
Выбор материалов
  • Нержавеющая сталь: предлагает отличную коррозионную стойкость и долговечность, подходит для широкого спектра применений.
  • Титан: идеально подходит для сильно коррозионных сред из-за хлорида, обеспечивая превосходную прочность и долговечность.
  • Гастеллой: Используется в чрезвычайно коррозионных условиях, включая кислотную среду, среду, богатую хлоридом, и высокие температуры.
Сварка и сборка техники
  • Точная сварка: обеспечивает бесшивное соединение между модулями, предотвращая утечки и поддерживая структурную целостность.
  • Точная сварка: обеспечивает бесшивное соединение между модулями, предотвращая утечки и поддерживая структурную целостность.
Применение сварных пластиновых теплообменников TP
Сварные пластиновые теплообменники, известные своими исключительными температурными и давлением сопротивлением, а также их гибкостью, широко используются в различных отраслях промышленности, включая нефть и газ, СПГ (сжиженный природный газ), химическую обработку и т. д.Их надежная конструкция и адаптируемая способность делают их идеальным выбором для требовательных приложений в этих секторах.
  • Решения для теплообмена для оффшорной отрасли
    Модульная инженерия оффшорного оборудования является высокотехническим и комплексным проектом, сочетающим в себе специализированную конструкцию, точное производство, строгий контроль качества и полный спектр услуг послепродажной поддержки.Эти решения адаптированы для удовлетворения уникальных требований морской среды и судов.
    Узнать больше
  • Решения для теплообмена для нефтегазовой промышленности
    Нефтяная и газовая промышленность является краеугольным камнем современной промышленности, с цепочкой поставок, охватывающей все, от добычи и переработки нефти и газа до производства и продажи различных нефтехимических продуктов.Эти продукты широко используются в таких отраслях, как энергетика, химикаты, транспорт, строительство и фармацевтика, что делает отрасль необходимой для экономического развития.Пластинные теплообменники широко применяются в нефтегазовой промышленности из-за их высокой эффективности, компактного размера, коррозионной стойкости и простоты обслуживания, что делает их идеальным выбором для этого сектора.
    Узнать больше
  • Теплообменные решения для химической промышленности
    Химическая промышленность является высокотехнологичным сектором, сочетающим в себе специализированную конструкцию, точное производство и строгий контроль качества для удовлетворения разнообразных требований процесса.Пластинные теплообменники имеют важное значение в этой области, обеспечивая эффективную теплопередача для отопления, охлаждения, конденсации и испарения.Их компактная конструкция, высокая теплоэффективность и адаптируемость к суровым условиям обеспечивают плавную эксплуатацию, снижают потребление энергии и поддерживают цели устойчивого развития.
    Узнать больше
