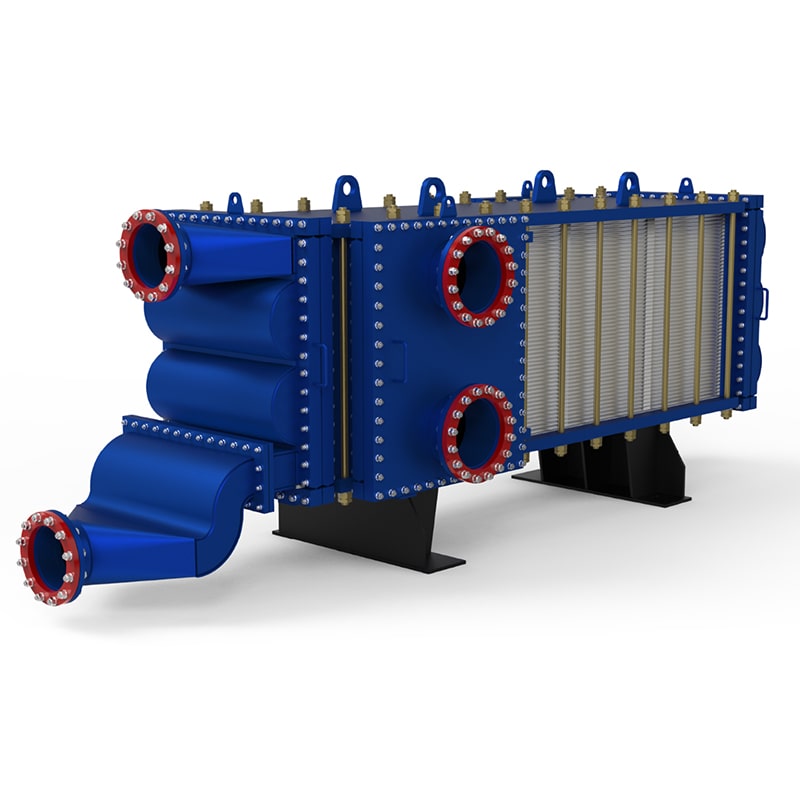

Широкий зазор сварный пластиновый теплообменник

Сертификаты: ASME, NB, CE, BV, SGS и т. п.

Каждый канал потока тщательно сформирован сваркой пластинок вместе.Пакет пластинок, состоящий из точно рассчитанного количества пластинок, надежно установлен в прочной раме, обеспечивая бесперебойную интеграцию с производственной системой.В этой конфигурации сложные жидкости, такие как те, которые содержат твердые вещества или высоковязкие суспензии, направляются через каналы с широким зазором.Эти каналы специально спроектированы для предотвращения забиения и облегчения бесперебойного потока.С другой стороны, чистые жидкости направляются по противоположным боковым каналам, которые оптимизированы для повышения тепловой эффективности и надежности эксплуатации.Этот теплообменник доступен как в горизонтальных, так и в вертикальных конфигурациях.Вертикальная конструкция предлагает больше преимуществ, в том числе значительно меньшее пространство, уменьшенную восприимчивость к засоренности и более низкое падение давления, что делает ее оптимальным выбором для ограниченных пространств и приложений, требующих повышенной эффективности расхода.

В поисках экспертных советов?Наши опытные инженеры готовы оказать Вам помощь.Узнайте больше о наших теплообменниках и дополнительных услугах, все разработанные для точного соответствия вашим потребностям.

Детали о продукте

Что такое широко сварный пластинный теплообменник?

Широко сварный пластинный теплообменник (WGPHE) имеет полностью сварную конструкцию без уплотнения.Эта инновационная конструкция не только сохраняет преимущества высокой эффективности теплопередачи и низкого падения давления по сравнению с другими типами обменников в аналогичных условиях, но и обеспечивает плавный поток жидкости через специально разработанные каналы с широким зазором.Отсутствие «мертвых зон» предотвращает накопление или блокировку твердых частиц или суспензий, облегчает бесперебойный проход жидкости и эффективно устраняет проблемы забивания.

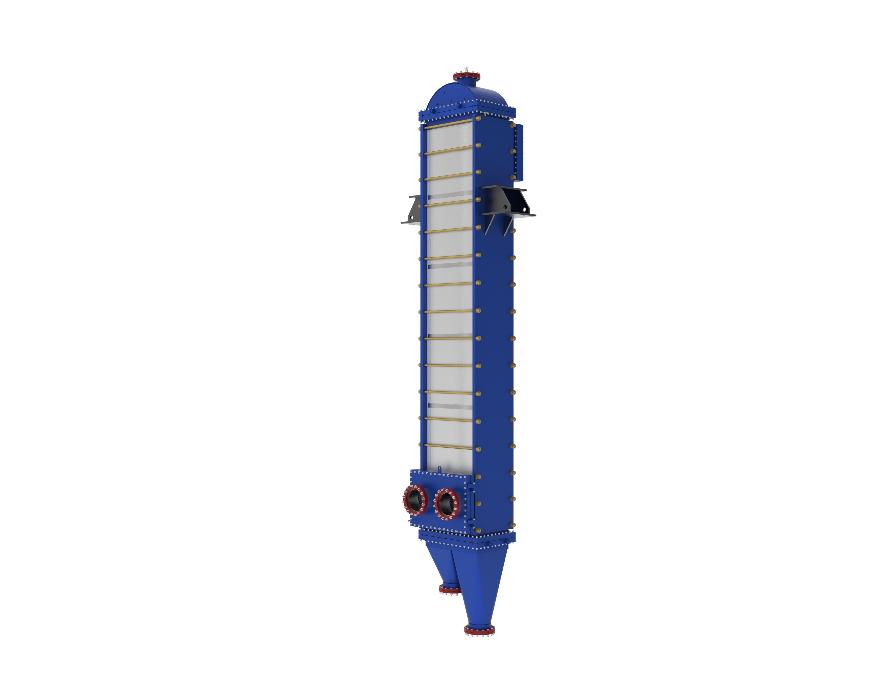

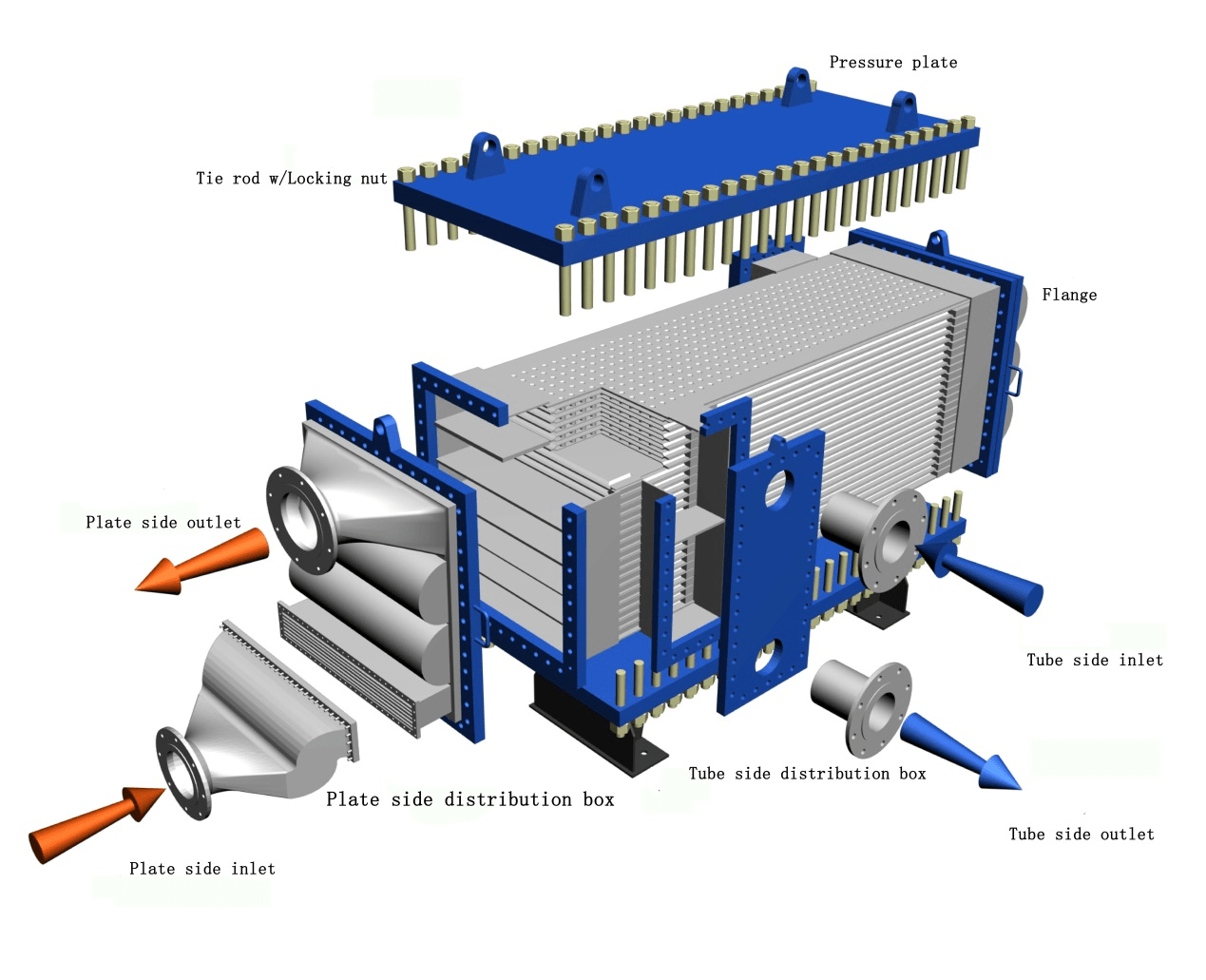

Как построен теплообменник сварной плиты с широким зазором?

Каждый канал потока тщательно сформирован сваркой пластинок вместе.Пакет пластинок, состоящий из точно рассчитанного количества пластинок, надежно установлен в прочной раме, обеспечивая бесперебойную интеграцию с производственной системой.В этой конфигурации сложные жидкости, такие как те, которые содержат твердые вещества или высоковязкие суспензии, направляются через каналы с широким зазором.Эти каналы специально спроектированы для предотвращения забиения и облегчения бесперебойного потока.С другой стороны, чистые жидкости направляются по противоположным боковым каналам, которые оптимизированы для повышения тепловой эффективности и надежности эксплуатации.Этот теплообменник доступен как в горизонтальных, так и в вертикальных конфигурациях.Вертикальная конструкция предлагает больше преимуществ, в том числе значительно меньшее пространство, уменьшенную восприимчивость к засоренности и более низкое падение давления, что делает ее оптимальным выбором для ограниченных пространств и приложений, требующих повышенной эффективности расхода.

Преимущество продукции

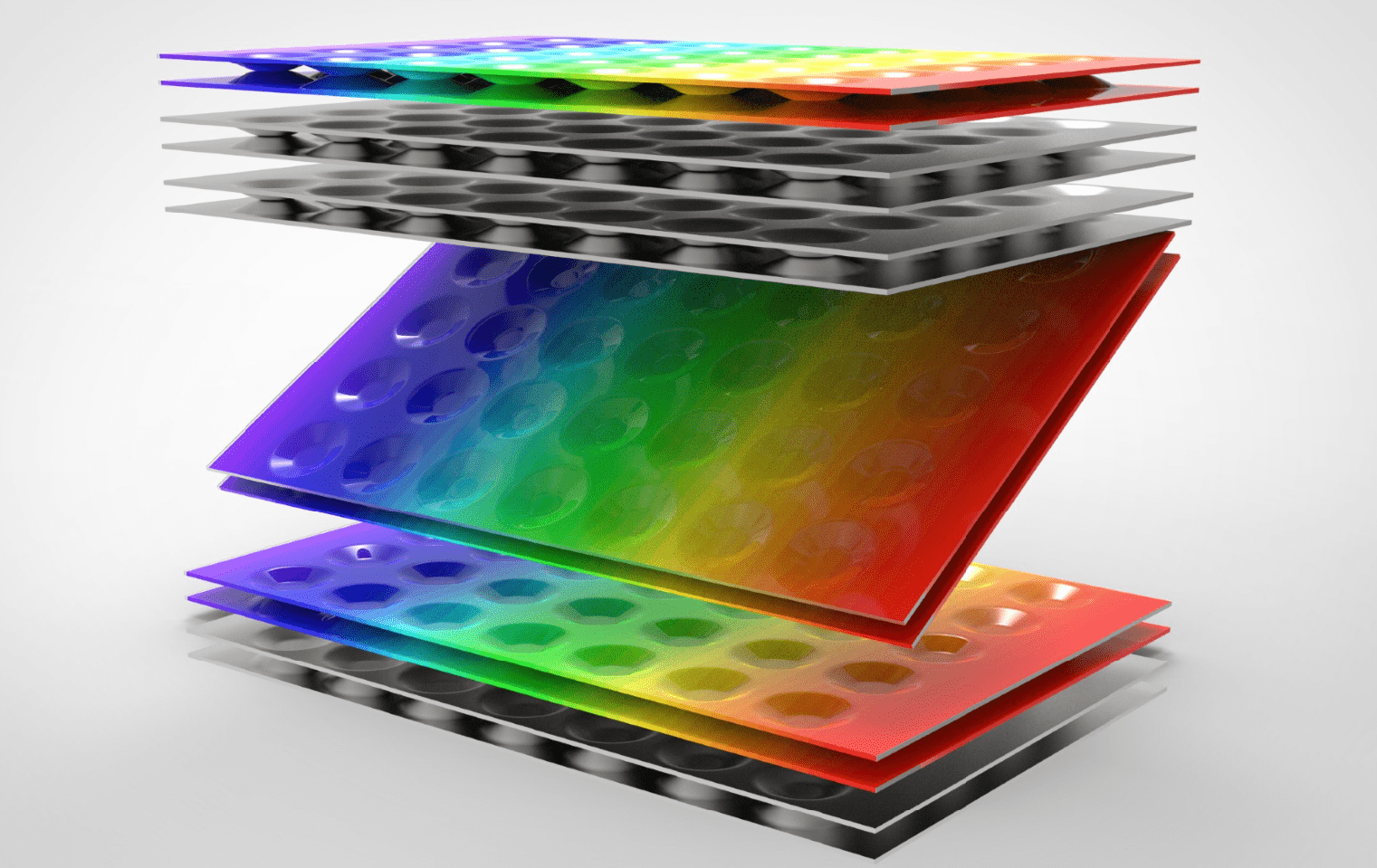

Широкий канал

Широкозапасный канал обеспечивает высокую эффективность при обработке вязких или частично загруженных жидкостей, предотвращает забивание, обеспечивает плавный поток, уменьшает техническое обслуживание и поддерживает оптимальные тепловые характеристики при минимальном падении давления.

Открытое

Болтовое соединение предназначено для облегчения доступа и универсальности, позволяя открывать все четыре стороны.Эта функция обеспечивает большую гибкость и удобство в процессах монтажа, технического обслуживания и проверки.

Отправить электронную почту
Высокая эффективности

Инновации в геометрии пластины и динамике потоков направлены на дальнейшее повышение тепловой эффективности при одновременном снижении энергопотребления, что соответствует глобальным целям энергосбережения.

Полностью сварный

Конструкция без уплотнений обеспечивает надежную работу в условиях более высокого давления и высокой температуры, обеспечивая устойчивость к утечкам для критических приложений.

Отправить электронную почту

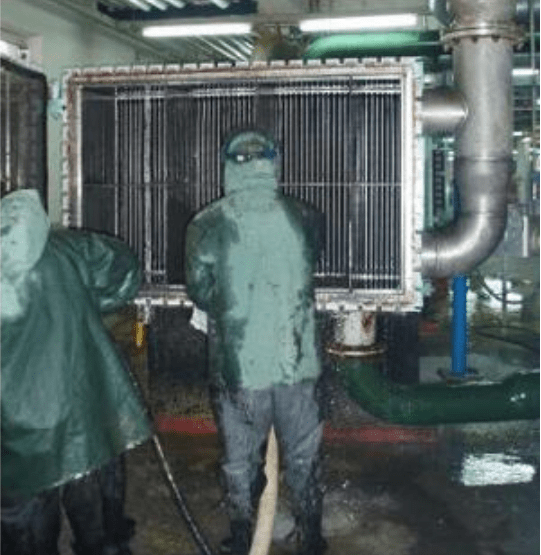

Легко очищать

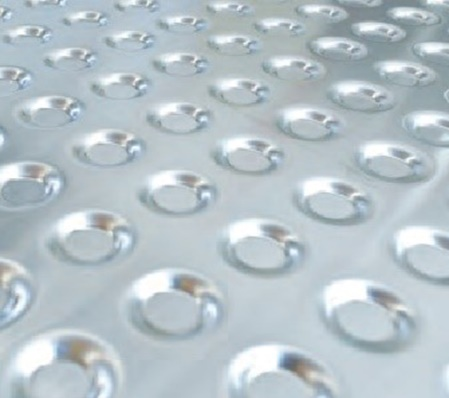

Он имеет доступные каналы теплопередачи, что позволяет эффективно убрать отложения и чешу с помощью различных методов, таких как механическая промывка, химическая очистка или ультразвук.

Долговечность

Построенные из высококачественных материалов и с использованием методов точной сварки, построенные для выдержания суровых условий эксплуатации и обеспечения долгосрочной надежности.

Отправить электронную почту

Параметры продукции.

Параметр пункта	Параметр
Макс.Область	2000m2
Конструкционная температура	≤350°C
Конструкционное давление	Вакуум ~ 35 бар
Толщина пластины	1.0- 2,5 мм
Канал Gap	8 - 30 мм

Как спроектировать и изготовить
Широкий зазор сварный пластиновый теплообменник

Термопроектирование

Эффективность теплопередачи: оптимизированная конструкция и расстояние между пластинами для максимальной площади поверхности и повышения скорости теплопередачи.
Flow Arrangement Конфигурация для каналов с большим разрывом, многопроходный контратор потока для избежания блокировки и повышения тепловой эффективности на основе потребностей в пространстве и производительности.
Управление понижением давления: разработан для минимизации падения давления, обеспечения эффективного потока жидкости и снижения энергопотребления.

Выбор материалов

Нержавеющая сталь: предлагает отличную коррозионную стойкость и долговечность, подходит для широкого спектра применений.
Дуплексная нержавеющая сталь: идеально подходит для среды с высокой эрозией из-за частиц, обеспечивая превосходную твердость и долговечность.
Гастеллой: Используется в чрезвычайно коррозионных условиях, включая кислотную среду, среду, богатую хлоридом, и высокие температуры.

Сварка и сборка техники

Точная сварка: обеспечивает бесшивное соединение между модулями, предотвращая утечки и поддерживая структурную целостность.
Автоматизированная сборка: использует передовые технологии производства для постоянного качества и быстрого производства.

Применение сварных пластиновых теплообменников с широким зазором

Предоставляя эффективные и надежные решения для сложной промышленной обработки жидкостей, эти теплообменники играют ключевую роль в поддержании плавных и непрерывных производственных процессов в различных отраслях.

Теплообменные решения для металлургической отрасли
Металлургическая промышленность является критическим сектором для производства сырья, часто называемым «основой промышленности».Он обычно делится на черную металлургию, которая включает в себя производство железа и стали, и цветную металлургию, которая включает в себя обработку металлов, таких как меди, алюминия, свинец, цинк, никель и золото.

Узнать больше
Теплообменные решения для химической промышленности
Химическая промышленность является высокотехнологичным сектором, сочетающим в себе специализированную конструкцию, точное производство и строгий контроль качества для удовлетворения разнообразных требований процесса.Пластинные теплообменники имеют важное значение в этой области, обеспечивая эффективную теплопередача для отопления, охлаждения, конденсации и испарения.Их компактная конструкция, высокая теплоэффективность и адаптируемость к суровым условиям обеспечивают плавную эксплуатацию, снижают потребление энергии и поддерживают цели устойчивого развития.

Узнать больше
«Умный глаз» - интеллектуальный эксперт по охране теплообменников
В промышленном производстве стабильная работа теплообменников напрямую связана с эффективностью производства и энергетической безопасностью.Являясь ведущим мировым производителем теплообменников, Shanghai Plate Heat Exchanger является пионером цифровой системы мониторинга «Умный глаз».Эта система, основанная на искусственном интеллекте, краевых вычислениях и цифровых технологиях, предоставляет клиентам по всему миру интеллектуальные решения для эксплуатации и обслуживания на полный жизненный цикл, гарантируя, что каждый теплообменник сохраняет долговременную жизнеспособность.

Узнать больше
